Der Datentyp der unterstützten Assemblies ist BYTE, was für eine Folge von je 8 Bit steht. Die Benen-
nung im Logix Designer lautet SINT, was ebenfalls einer Größe von je 8 Bit entspricht.
Wenn die SPS ein Konfigurations-Assembly erfordert, kann für die Assembly-Instanz jeder beliebige
Wert oder auch gar kein Wert verwendet werden. Die Größe des Konfigurations-Assemblies muss 0
sein.
Die Assembly-Instanzen für Input (Eingang) und Output (Ausgang) sind in Tabelle "Übersicht über
Assembly-Datenbytes des Moduls [Kap. 8.5.1, S. 112]" aufgelistet. Diese Einstellungen können in der
generischen EtherNet-Modulkonfiguration im Logix Designer verwendet werden (s. Abbildung un-
ten).

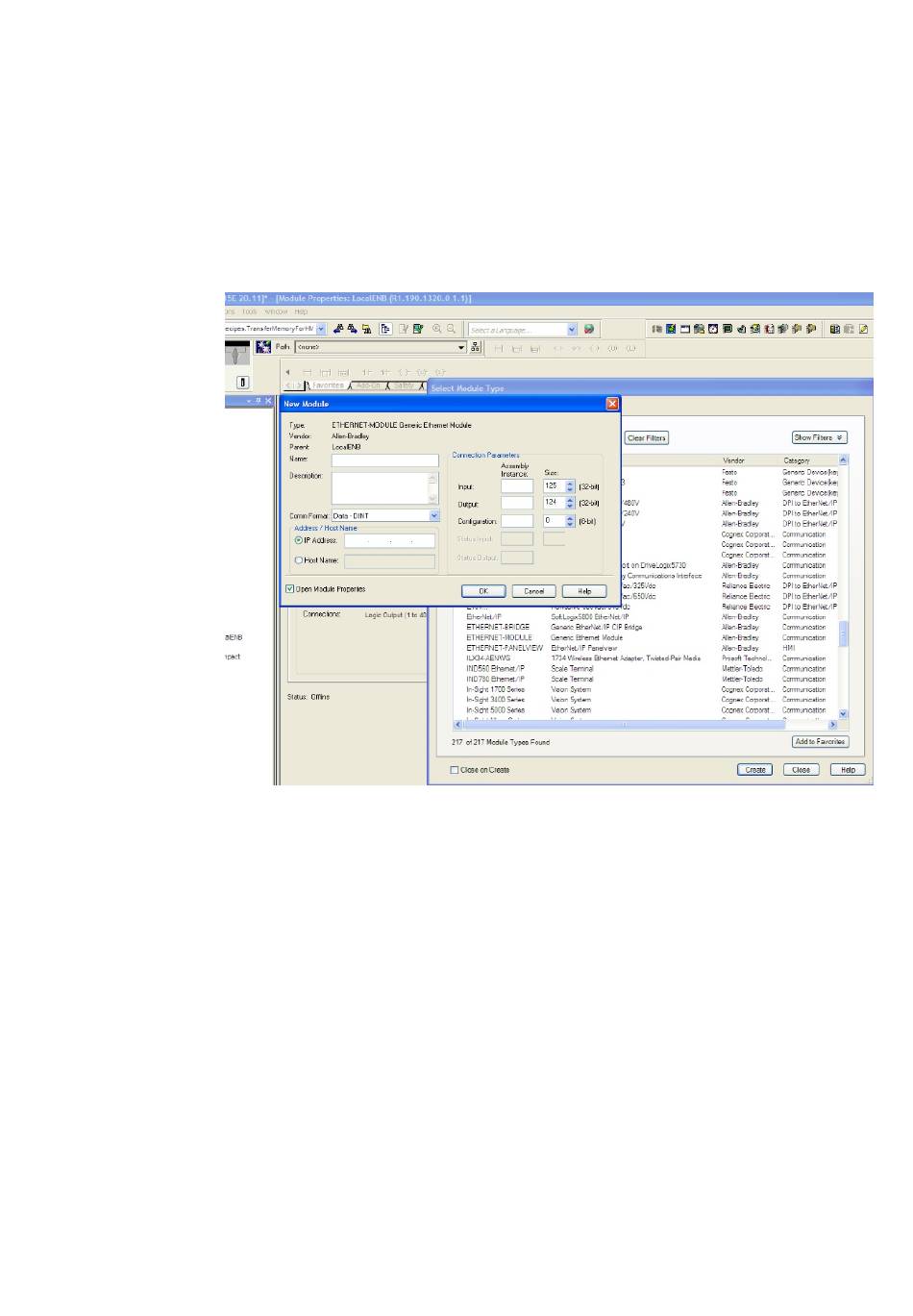

Abb. 25: Generische EtherNet-Modulkonfiguration
8.5.2 Assembly-Instanzen für die Logikausgangsbytes
80510219
80522635
8.5.2.1 Assembly-Instanz 37 = 0x25
Die Assembly-Instanz 37 gehört zum Geräteprofil diskretes Universal-E/A-Gerät. Es enthält Aus-
gangsdaten (O→T) mit einem Umfang von bis zu 50 Bytes.
Die Assembly-Instanz 37 entspricht dem Eingangsdatenblock 1 bis 5 der Logikdaten des Moduls SP-
COP2-ENI mit einem Umfang von insgesamt 50 Bytes.
80534027
8.5.2.2 Assembly-Instanzen 138 = 0x8a bis 141 = 0x8d
Die Assembly-Instanzen 138 bis 141 sind vorgesehen, um mehr als eine Ausgangsdatenverbindung
bereitzustellen. Ausgangsdaten vor der SPS an das Controller-Modul können in Klasse-1-Verbindun-
gen ausschließlich über „Exclusive Owner"-Rechte versandt werden. Wenn z. B. eine SPS die Assem-
bly-Instanz 138 „besitzt", dann „besitzt" diese die Ausgangsbytes 10 bis 49. Die Ausgangsbytes 0 bis
9 hingegen sind frei verfügbar und können von einer anderen SPS (O→T) verwendet werden.
In einem weiteren Beispiel „besitzt" die erste SPS 10 Ausgangsbytes der Assembly-Instanz 37, wäh-
rend die zweite SPS 10 Ausgangsbytes der Assembly-Instanz 138 und die dritte SPS die Assembly-In-
stanz 139 mit 30 Ausgangsbytes „besitzt". Hier verfügen drei SPSen über „Exclusive Owner"-Verbin-
dungen mit Ausgangsdaten. Insgesamt können bis zu fünf SPSen den Ausgangsdatenbereich zu je
10 Bytes teilen.
Wieland Electric GmbH | BA000969 | 11/2021 [11107]
EtherNet/IP-Gateway
113
