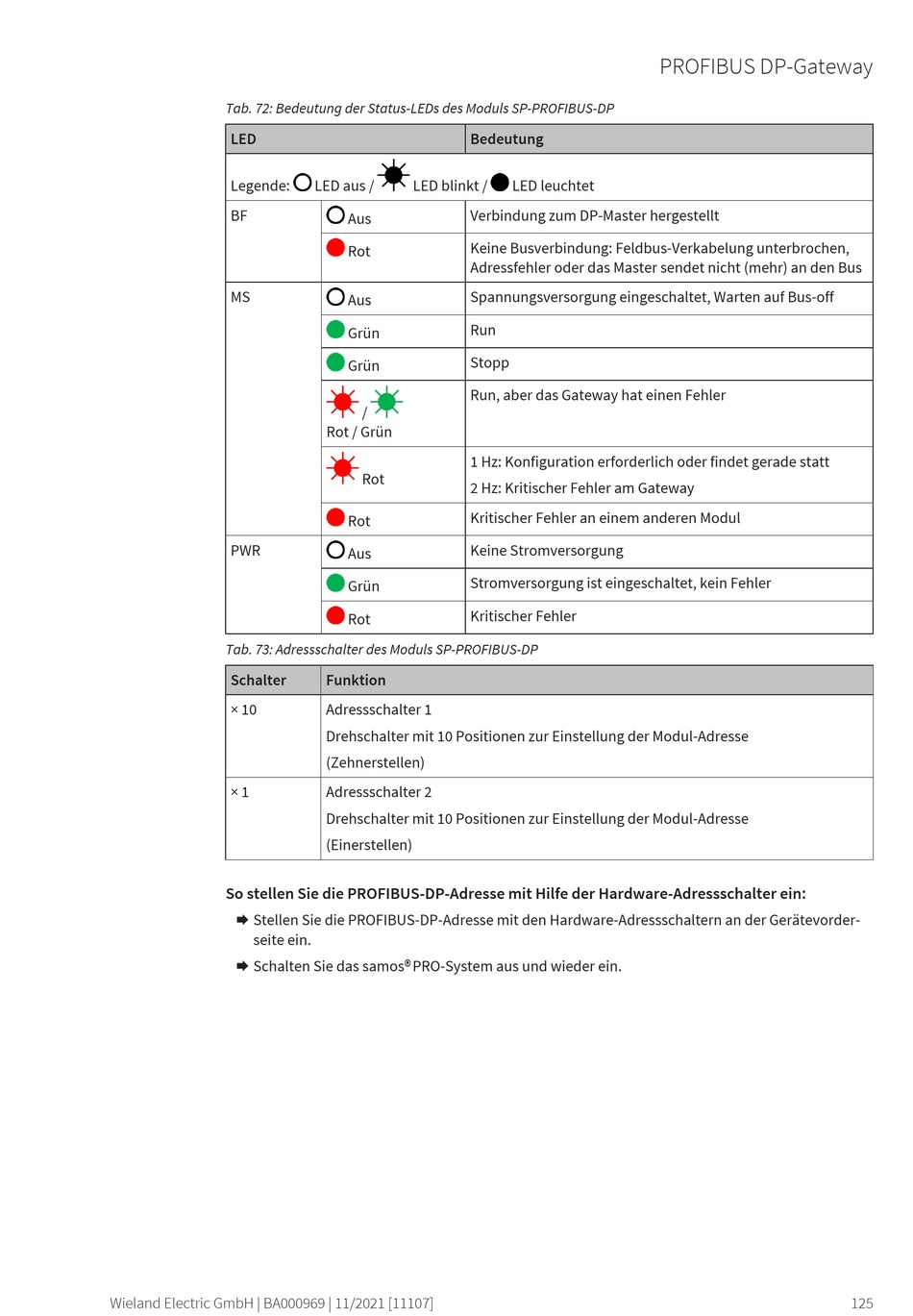

Tab. 72: Bedeutung der Status-LEDs des Moduls SP-PROFIBUS-DP
LED
Legende:
BF
MS
PWR
Tab. 73: Adressschalter des Moduls SP-PROFIBUS-DP
Schalter
× 10
× 1
So stellen Sie die PROFIBUS-DP-Adresse mit Hilfe der Hardware-Adressschalter ein:
Æ Stellen Sie die PROFIBUS-DP-Adresse mit den Hardware-Adressschaltern an der Gerätevorder-
seite ein.
Æ Schalten Sie das samos® P RO-System aus und wieder ein.
Wieland Electric GmbH | BA000969 | 11/2021 [11107]
Bedeutung
LED aus / LED blinkt /
Verbindung zum DP-Master hergestellt
Aus
Keine Busverbindung: Feldbus-Verkabelung unterbrochen,
Rot
Adressfehler oder das Master sendet nicht (mehr) an den Bus
Spannungsversorgung eingeschaltet, Warten auf Bus-off
Aus
Run
Grün
Stopp
Grün
Run, aber das Gateway hat einen Fehler
/
Rot / Grün
1 Hz: Konfiguration erforderlich oder findet gerade statt
Rot
2 Hz: Kritischer Fehler am Gateway
Kritischer Fehler an einem anderen Modul
Rot
Keine Stromversorgung
Aus
Stromversorgung ist eingeschaltet, kein Fehler
Grün
Kritischer Fehler
Rot
Funktion
Adressschalter 1
Drehschalter mit 10 Positionen zur Einstellung der Modul-Adresse
(Zehnerstellen)
Adressschalter 2
Drehschalter mit 10 Positionen zur Einstellung der Modul-Adresse
(Einerstellen)
PROFIBUS DP-Gateway
LED leuchtet
