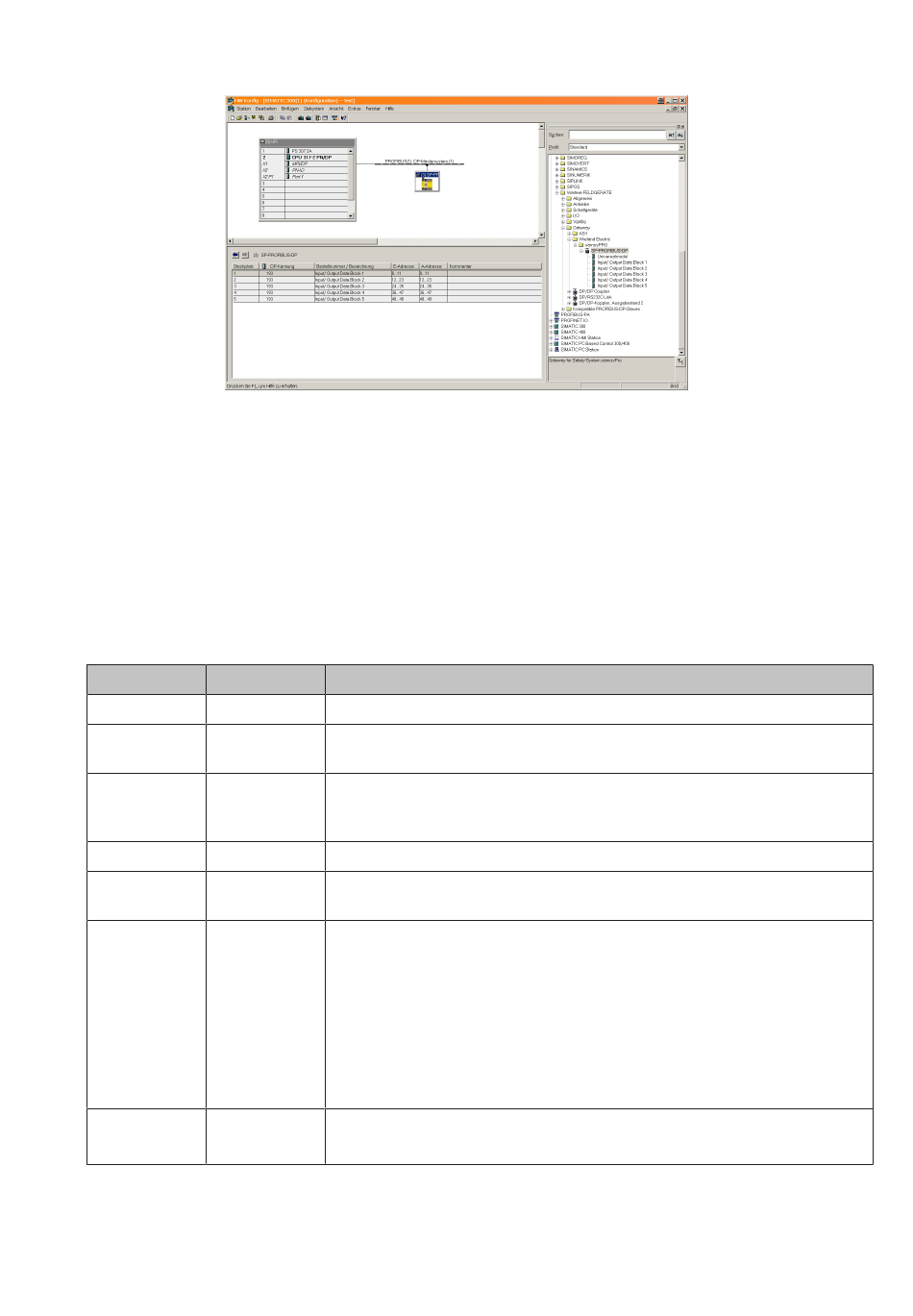

Abb. 33: PROFIBUS-DP -Gateway im PROFIBUS HW Config
Diagnosedaten des Moduls SP-PROFIBUS-DP
Mit dem Modul SP-PROFIBUS-DP sind Diagnosedaten via PROFIBUS-Standard-DP-V0-Diagnose ver-
fügbar:
• Standarddiagnose (6 Bytes)
• Gerätebezogene Diagnose: Statusmeldungen oder herstellerspezifische Meldungen
Jedes Modul unterstützt eine eindeutige Diagnose-ID. Basierend auf dieser ID bestimmt das Gate-
way die herstellerspezifische Diagnosenummer. Auf diese Weise können modulspezifische Diagno-
setexte aus der GSD ausgelesen werden. Der Inhalt der Diagnosemeldungen wird in der folgenden
Tabelle gezeigt.
Tab. 79: Inhalt der PROFIBUS-Diagnosemeldungen
Oktett
Inhalt
7
0x09
8
siehe nachfol-
gende Tabelle
9
0
10 (Bit 0...2)
001 oder 010
10 (Bit 3...7)
00000...11111
11
0 ... 14
12 ... 15
Variable
Wieland Electric GmbH | BA000969 | 11/2021 [11107]
Kommentar
Header
Diagnose ID
PROFIBUS-Slot-Nummer des Moduls. Das PROFIBUS-Gateway unterstützt fünf
Slots, die allerdings keine physikalischen Slots repräsentieren; daher sollen alle
Meldungen Slot 0 (dem Gateway selbst) zugeordnet werden.
001 = Eingehender Fehler, 010 = Ausgehender Fehler
Alarmsequenznummer, wird bei jeder Zustandsänderung von Oktett 10, Bit 0 ... 2
(Fehler eingehend/ausgehend) erhöht
Position des Moduls, das die Diagnosemeldung verursacht hat.
0 = Controller-Modul
st
1 = 1
I/O Modul
...
st
13 = 1
Gateway
nd
14 = 2
Gateway
(Relais-Ausgangserweiterungen werden nicht mitgezählt)
4 Bytes mit modulspezifischen Diagnosedaten.
Siehe unten: Tabelle "PROFIBUS-Fehlermeldungen"
