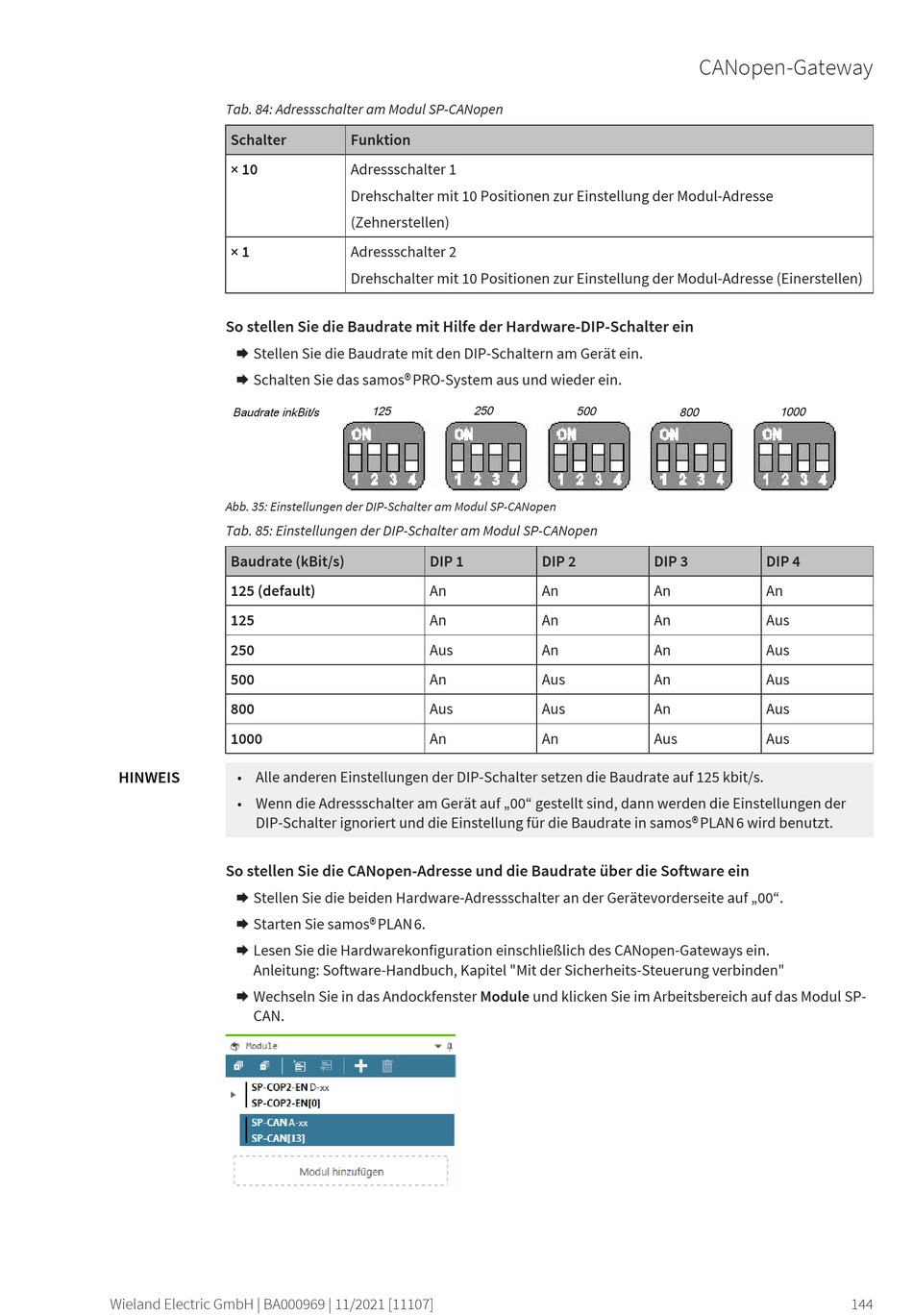

Tab. 84: Adressschalter am Modul SP-CANopen
Schalter
× 10
× 1
So stellen Sie die Baudrate mit Hilfe der Hardware-DIP-Schalter ein
Æ Stellen Sie die Baudrate mit den DIP-Schaltern am Gerät ein.
Æ Schalten Sie das samos® P RO-System aus und wieder ein.
Baudrate inkBit/s
Abb. 35: Einstellungen der DIP-Schalter am Modul SP-CANopen
Tab. 85: Einstellungen der DIP-Schalter am Modul SP-CANopen
Baudrate (kBit/s)
125 (default)
125
250
500
800
1000
HINWEIS
• Alle anderen Einstellungen der DIP-Schalter setzen die Baudrate auf 125 kbit/s.
• Wenn die Adressschalter am Gerät auf „00" gestellt sind, dann werden die Einstellungen der
DIP-Schalter ignoriert und die Einstellung für die Baudrate in samos® P LAN 6 wird benutzt.
So stellen Sie die CANopen-Adresse und die Baudrate über die Software ein
Æ Stellen Sie die beiden Hardware-Adressschalter an der Gerätevorderseite auf „00".
Æ Starten Sie samos® P LAN 6 .
Æ Lesen Sie die Hardwarekonfiguration einschließlich des CANopen-Gateways ein.
Anleitung: Software-Handbuch, Kapitel "Mit der Sicherheits-Steuerung verbinden"
Æ Wechseln Sie in das Andockfenster Module und klicken Sie im Arbeitsbereich auf das Modul SP-
CAN.
Wieland Electric GmbH | BA000969 | 11/2021 [11107]
Funktion
Adressschalter 1
Drehschalter mit 10 Positionen zur Einstellung der Modul-Adresse
(Zehnerstellen)
Adressschalter 2
Drehschalter mit 10 Positionen zur Einstellung der Modul-Adresse (Einerstellen)
250
125
DIP 1
An
An
Aus
An
Aus
An
CANopen-Gateway
500
800
DIP 2
DIP 3
An
An
An
An
An
An
Aus
An
Aus
An
An
Aus
1000
DIP 4
An
Aus
Aus
Aus
Aus
Aus
144
