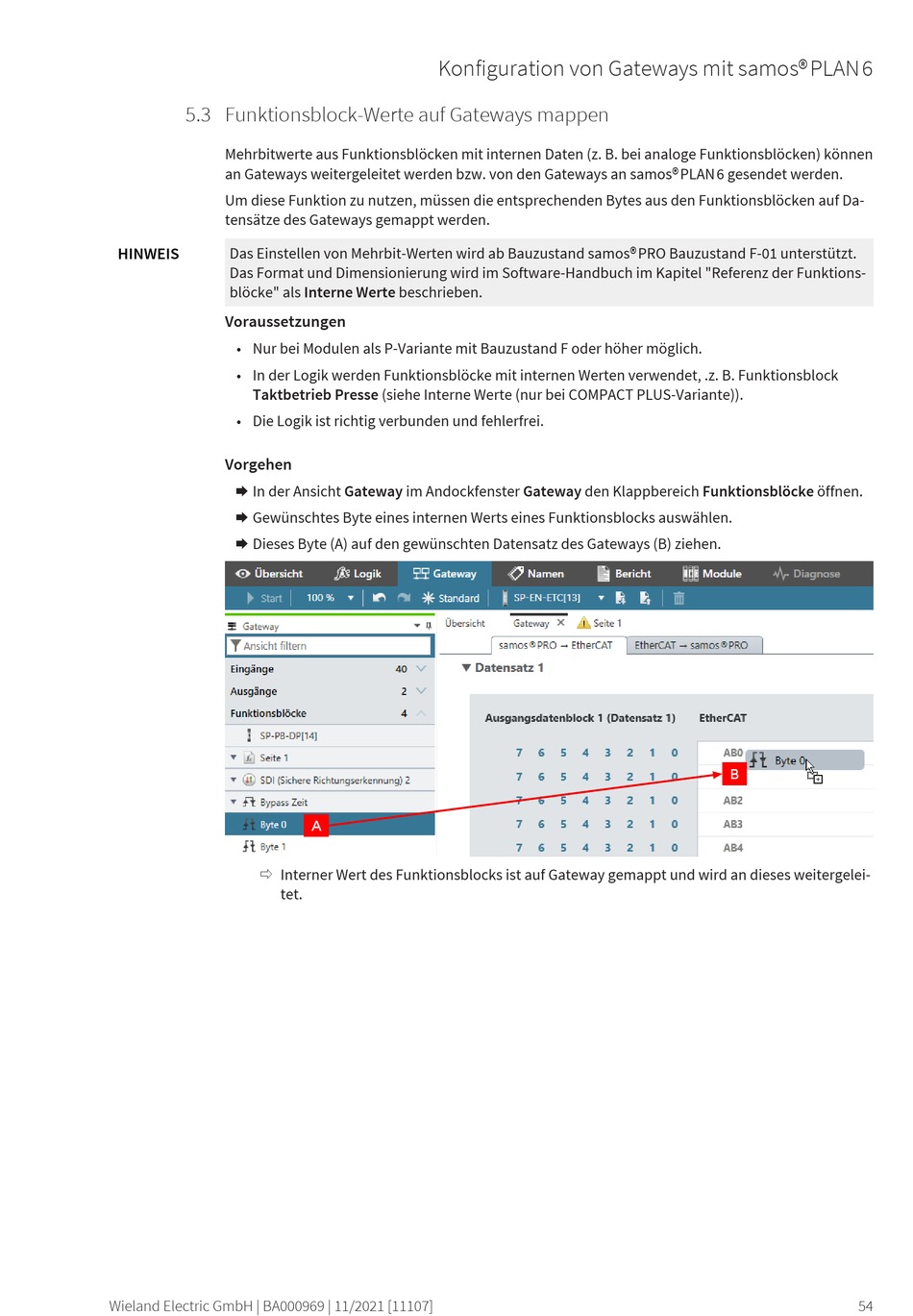

5.3 Funktionsblock-Werte auf Gateways mappen

127112715
Mehrbitwerte aus Funktionsblöcken mit internen Daten (z. B. bei analoge Funktionsblöcken) können
an Gateways weitergeleitet werden bzw. von den Gateways an samos®  P LAN 6 gesendet werden.
Um diese Funktion zu nutzen, müssen die entsprechenden Bytes aus den Funktionsblöcken auf Da-
tensätze des Gateways gemappt werden.
HINWEIS
Das Einstellen von Mehrbit-Werten wird ab Bauzustand samos®  P RO Bauzustand F-01 unterstützt.
Das Format und Dimensionierung wird im Software-Handbuch im Kapitel "Referenz der Funktions-
blöcke" als Interne Werte beschrieben.

Voraussetzungen

• Nur bei Modulen als P-Variante mit Bauzustand F oder höher möglich.
• In der Logik werden Funktionsblöcke mit internen Werten verwendet, .z. B. Funktionsblock
Taktbetrieb Presse (siehe Interne Werte (nur bei COMPACT PLUS-Variante)).
• Die Logik ist richtig verbunden und fehlerfrei.
Vorgehen
Æ In der Ansicht Gateway im Andockfenster Gateway den Klappbereich Funktionsblöcke öffnen.
Æ Gewünschtes Byte eines internen Werts eines Funktionsblocks auswählen.
Æ Dieses Byte (A) auf den gewünschten Datensatz des Gateways (B) ziehen.
ð Interner Wert des Funktionsblocks ist auf Gateway gemappt und wird an dieses weitergelei-
tet.
Wieland Electric GmbH | BA000969 | 11/2021 [11107]
