Die Assembly-Instanz 138 umfasst Daten mit einem Umfang von bis zu 40 Bytes, die Assembly-In-
stanz 139 umfasst Daten mit einem Umfang von bis zu 30 Bytes, die Assembly-Instanz 140 umfasst
Daten mit einem Umfang von bis zu 20 Bytes und die Assembly-Instanz 141 umfasst Daten mit einem
Umfang von bis zu 10 Bytes.
Das erste Byte der Assembly-Instanz 138 ist das elfte Byte der Logikdaten des Moduls SP-COP2-ENI.
In samos® P LAN 6 trägt es die Bezeichnung Eingangsdatenblock 2. Das erste Byte der Assembly-In-
stanz 139 ist das 21. Byte der Logikdaten des Moduls SP-COP2-ENI. In samos® P LAN 6 trägt es die Be-
zeichnung Eingangsdatenblock 3. Das erste Byte der Assembly-Instanz 140 ist das 31. Byte der Lo-
gikdaten des Moduls SP-COP2-ENI. In samos® P LAN 6 trägt es die Bezeichnung Eingangsdaten-
block 4. Das erste Byte der Assembly-Instanz 141 ist das 41. Byte der Logikdaten des Moduls SP-
COP2-ENI. In samos® P LAN 6 trägt es die Bezeichnung Eingangsdatenblock 5.
Schreibanfragen werden abgewiesen, wenn die Assembly bereits von einer aktiven E/A-Verbindung
verwendet wird.
8.5.3 Assembly-Instanzen für Logikeingangsbytes
80545803
80555787

8.5.3.1 Assembly-Instanz 57 = 0x39

Die Assembly-Instanz 57 gehört zum Geräteprofil diskretes Universal-E/A-Gerät. Es stellt Daten
(T→O) mit einem Umfang von bis zu 67 Bytes bereit.
Die ersten 50 Bytes der Assembly-Instanz 57 entsprechen dem Ausgangsdatensatz 1 der Logikdaten
des Moduls SP-COP2-ENI. Die Bedeutung der Bytes 50 bis 66 ist in folgender Tabelle genannt: Daten
der Klasse-1-Verbindung „Logikausgang (1 bis 400) und Logik-/physischer Eingang" [Kap. 8.3.1, S. 89]

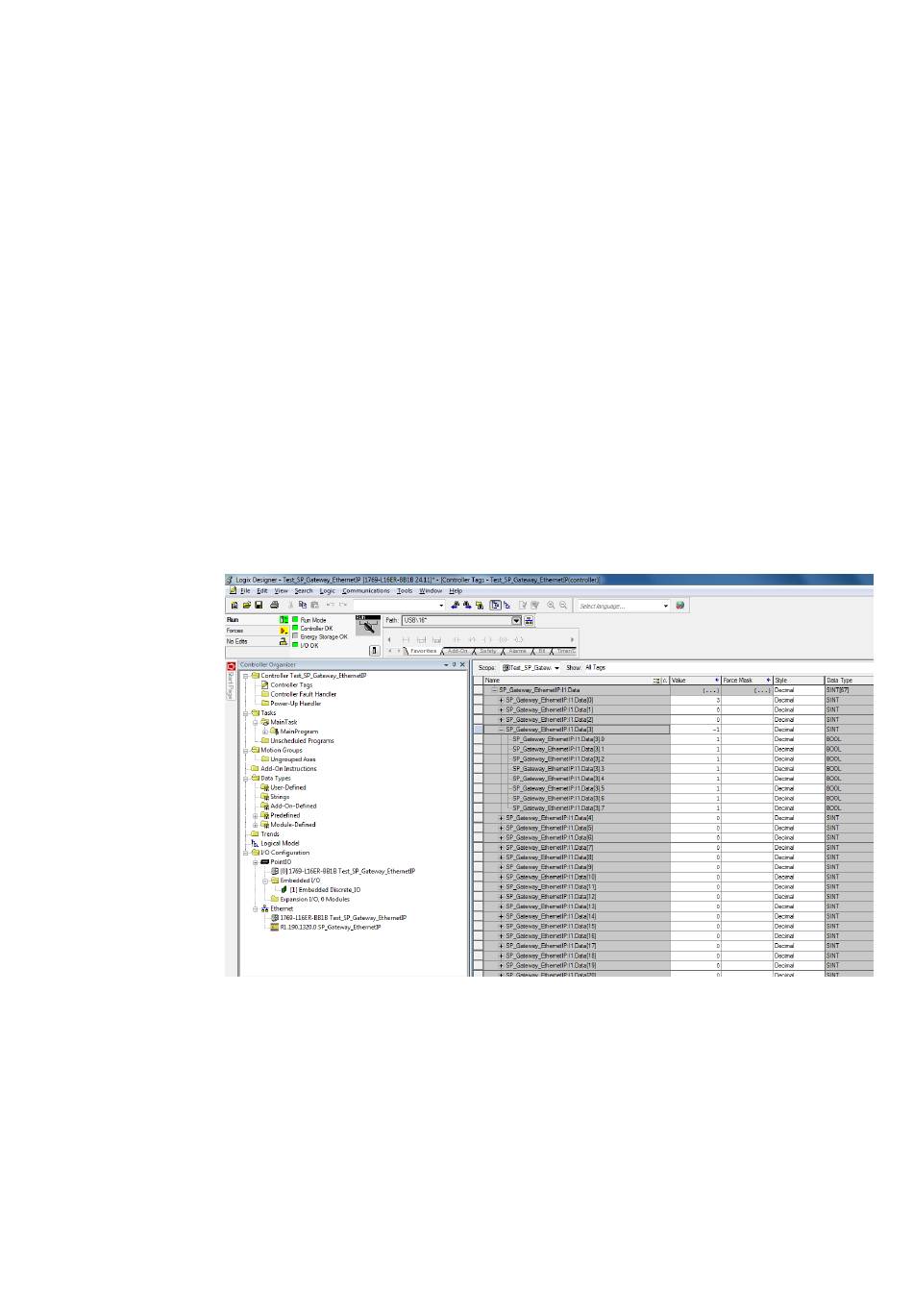

Abb. 26: Beispiel für die Darstellung der Assembly-Instanz 57 im Logix Designer
80571019

8.5.3.2 Assembly-Instanz 167 = 0xa7

Die Assembly-Instanz 167 verfügt über eine alternative Datenstruktur zur Instanz 57. Die Instanz 167
stellt die im samos® P RO-System zur Verfügung stehenden Daten umfassender bereit.
Die Assembly-Instanz 167 im samos® P RO-System umfasst Daten (T→O) mit einem Umfang von bis zu
112 Bytes.
80584715
