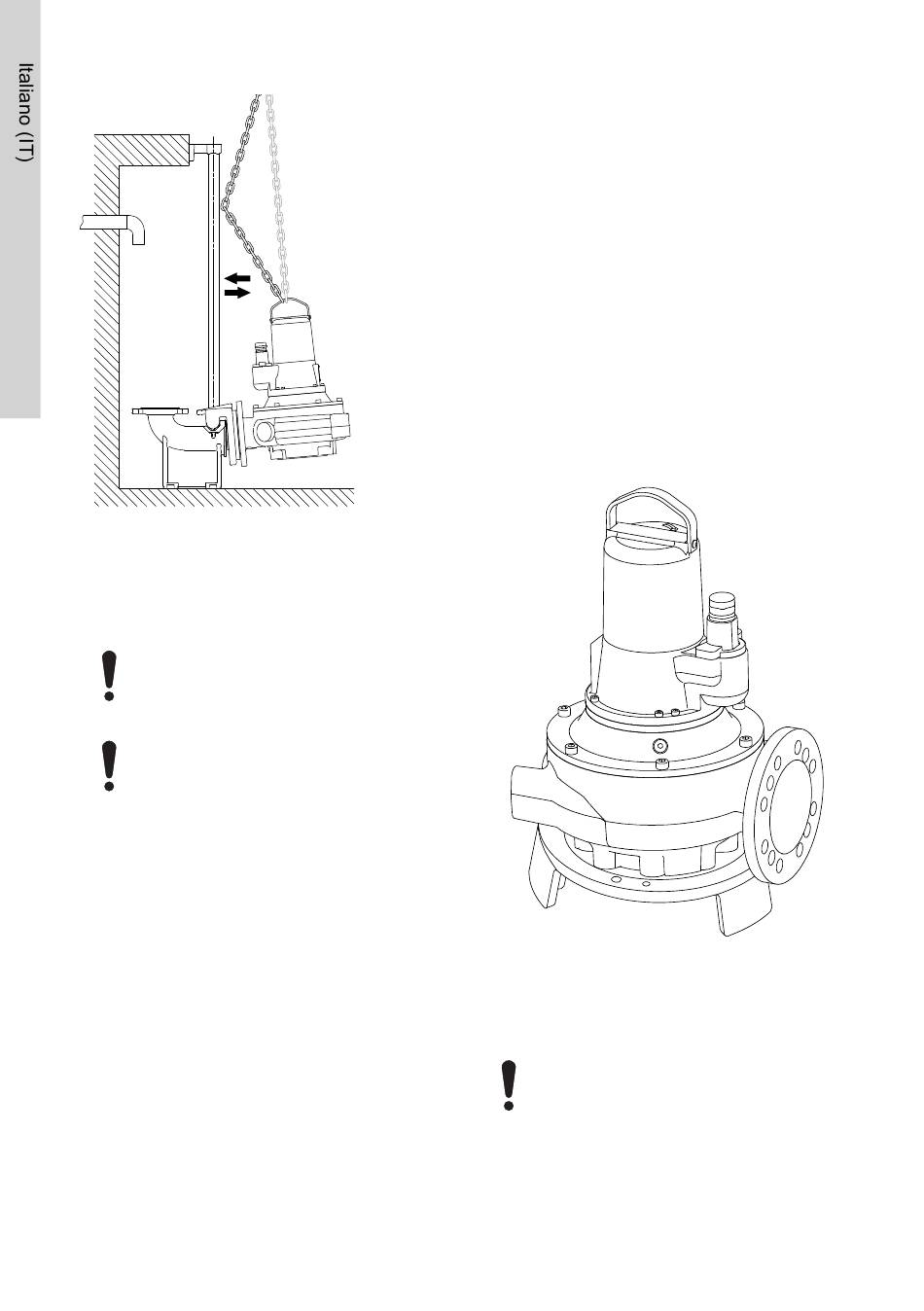

Collegamento della pompa alla base ad
accoppiamento automatico

4.3 Installazione su supporto anulare

Il lato libero del cavo non deve essere
sommerso, poiché l'acqua potrebbe
penetrare nel motore.
Se nello stesso pozzetto sono installate
più pompe, queste devono essere
installate allo stesso livello per consentire
un periodo di alternanza ottimale.
Le pompe per l'installazione sommersa su supporto
ada anello possono essere appoggiate liberamente
sul fondo del pozzetto o in luoghi simili.
Se si utilizza un tubo flessibile, assicurarsi che non si
pieghi e che il diametro interno del tubo flessibile
corrisponda a quello della bocca di mandata.
Se si utilizza un tubo rigido, montare le parti nel
seguente ordine:
1. raccordo o accoppiamento
2. valvola di non ritorno
3. valvola di intercettazione.
Se la pompa è installata su un fondale fangoso o su
terreno non uniforme, appoggiare su un supporto
solido.
1. Montare un raccordo a gomito a 90° sulla bocca
di mandata della pompa e collegare il tubo rigido
o flessibile di mandata.
192
2. Calare la pompa nel liquido con l'ausilio di una
catena fissata alla staffa di sollevamento.
Posizionare la pompa su una fondazione piana e
solida.
3. Appendere l'estremità della catena ad un gancio
posto all'imboccatura del pozzetto, in modo che
la catena non possa entrare a contatto con il
corpo pompa.
4. Regolare la lunghezza del cavo di alimentazione,
avvolgendolo ad un apposito raccordo, per
assicurarsi che non venga danneggiato durante il
funzionamento. Assicurare il raccordo ad un
gancio adeguato nella parte superiore del
pozzetto. Assicurarsi che i cavi non presentino
curve secche e che non siano schiacciati.
5. Collegare il cavo di alimentazione e il cavo di
controllo, se esistente.
Installazione su supporto anulare

5. Collegamento elettrico

Le pompe AP80 non possono funzionare
con convertitore di frequenza.
