7.3.2 Raccords tuyauterie d'aspiration, Multilift MLD
1. Vérifier l'intégrité de la livraison.
Pour vérifier l'intégrité de la livraison, voir paragraphe
2. Contenu de la livraison.
2. Préparer l'entrée ∅150.
Utiliser une foreuse à godet ∅150 pour percer l'orifice sur la
tuyauterie intégrée. Voir fig. 21. Le niveau d'entrée minimum
d'une MLD est d'environ 560 mm. Voir fig. 23.
3. Préparer l'entrée ∅50 supplémentaire.
Couper sur la tuyauterie étagée de l'orifice d'aspiration ∅50
en haut du réservoir.

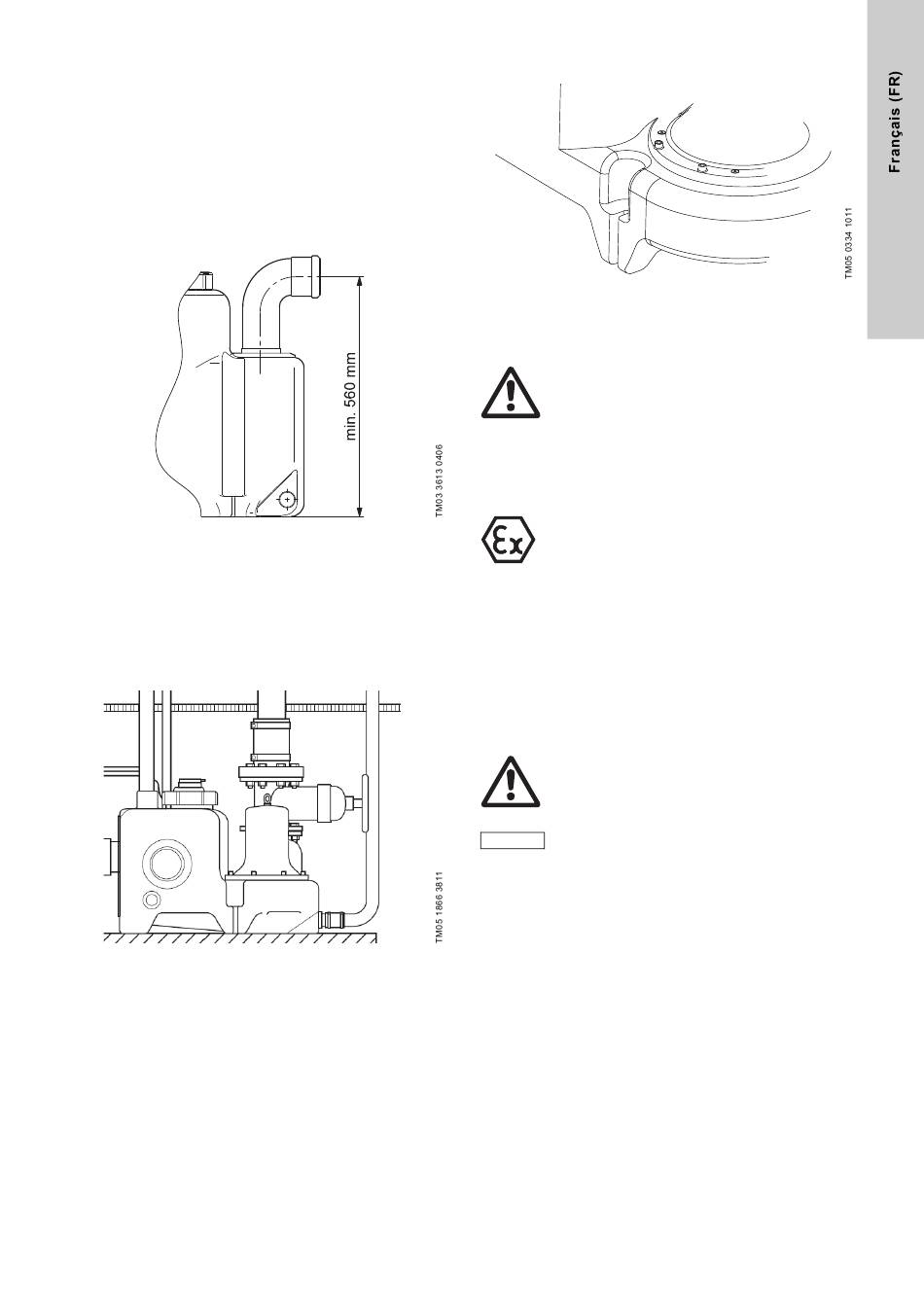

Fig. 23 Niveau d'entrée mini pour MLD
7.3.3 Raccords supplémentaires pour Multilift MD et MLD
1. Raccorder la tuyauterie de refoulement.
Installer un robinet d'arrêt entre le clapet anti-retour et le rac-
cord flexible fourni, DN 100 (interne ∅110). Un raccord
flexible peut être assuré si une distance d'environ 3 cm est
conservée entre les extrémités du raccord et des tuyauteries
de refoulement.
Fig. 24 Robinet d'arrêt sur le haut du clapet anti-retour
2. Raccorder la tuyauterie de purge.
L'orifice de purge DN 70 en haut du réservoir est ouvert.
Raccorder la tuyauterie de purge à l'orifice de purge via un
raccord flexible. La tuyauterie de purge doit être dirigée
au-dessus du toit, à l'air libre, conformément à la réglementa-
tion locale. Vérifier que l'utilisation de vannes de purge
(accessoires) est conforme aux réglementations locales si la
purge au-dessus du toit est interdite. Un raccord flexible peut
être assuré si une distance d'environ 3 cm est conservée
entre la tuyauterie de purge et l'orifice de purge.
3. Raccorder la pompe à membrane (en option).
Installer la pompe à membrane du côté refoulement. Afin de
faciliter la maintenance de la pompe à membrane, il est
conseillé d'adapter un robinet d'arrêt 1 1/2" à l'orifice du
réservoir.
4. Fixer le réservoir au sol.
Fig. 25 Point de fixation du réservoir au sol
8. Installation du régulateur LC 221
Avertissement
Avant d'établir toute connexion au régulateur LC 221
et avant toute intervention sur l'installation, s'assurer
que l'alimentation électrique a été coupée et qu'elle
ne risque pas d'être enclenchée accidentellement.
La connexion électrique doit être effectuée par un électricien
agréé, conformément aux réglementations locales.

8.1 Lieu d'installation

Avertissement
Ne pas installer le régulateur LC 221 en zone poten-
tiellement explosive.
Le LC 221 peut être installé à des températures ambiantes com-
prises entre 0 °C et +40 °C.
Indice de protection : IP56.
Installer le régulateur le plus près possible de la station de rele-
vage.
Si le LC 221 est installé en extérieur, il doit être placé sous un
abri ou dans une armoire. Le LC 221 ne doit pas être exposé au
rayonnement direct du soleil.
8.2 Installation mécanique
Avertissement
Lors du forage des trous, veiller à ne pas endomma-
ger les câbles ni tuyauteries d'eau et de gaz. Assurer
une installation sécurisée.
Le LC 221 peut être monté sans retirer la façade
Nota
avant.
Procéder comme suit :
• Monter le LC 221 sur une surface murale plane.
• Monter le LC 221 avec les presse-étoupes pointant vers le bas
(les presse-étoupe additionnels, si nécessaire, doivent être
montés sur la partie inférieure du coffret).
• Monter le LC 221 à l'aide de quatre vis à travers les orifices de
montage situés dans la plaque arrière du coffret. Percer les
orifices de montage avec un foret de 6 mm en utilisant le
gabarit de perçage fourni avec le régulateur. Installer les vis
dans les orifices de montage et les serrer fermement.
Monter les capuchons en plastique.
