5 Besondere Betriebsbedingungen

5.1 Leistungsreduzierung

Diesem Abschnitt entnehmen Sie detaillierte Daten zum
Betrieb des Frequenzumrichters unter Bedingungen, die
eine Leistungsreduzierung erfordern. Bei bestimmten
Bedingungen muss die Leistungsreduzierung manuell
erfolgen. Unter anderen Bedingungen führt der Frequen-
zumrichter bei Bedarf automatisch eine
5 5
Leistungsreduzierung durch. Die Leistungsreduzierung stellt
ein ordnungsgemäßes Funktionieren in kritischen Phasen
sicher, in denen die Alternative eine Abschaltung sein
könnte.

5.2 Manuelle Leistungsreduzierung

5.2.1 Bedingungen für eine
Leistungsreduzierung
Ziehen Sie eine Leistungsreduzierung in Betracht, wenn
eine der folgenden Bedingungen vorhanden ist:
•
Betrieb über 1000 m (niedriger Luftdruck).
•
Betrieb mit niedriger Drehzahl
•
Lange Motorkabel
•
Kabel mit großem Querschnitt
•
Hohe Umgebungstemperatur
Weitere Informationen finden Sie in Kapitel 5.4 Leistungsre-
duzierung wegen erhöhter Umgebungstemperatur.
5.2.2 Leistungsreduzierung beim Betrieb
mit niedriger Drehzahl
Wenn ein Motor an den Frequenzumrichter angeschlossen
ist, muss für eine ausreichende Motorkühlung gesorgt sein.
Der Grad der Erwärmung hängt von der Last am Motor
sowie von der Betriebsdrehzahl und -dauer ab.
Anwendungen mit konstantem Drehmoment (CT-Modus)
In Anwendungen mit konstantem Drehmoment kann im
niedrigen Drehzahlbereich ein Problem auftreten. Bei
Anwendungen mit konstantem Drehmoment kann es bei
niedriger Drehzahl aufgrund einer geringeren Kühlleistung
des Motorlüfters zu einer Überhitzung des Motors
kommen.
Soll der Motor kontinuierlich mit weniger als der Hälfte der
Nenndrehzahl laufen, müssen Sie dem Motor zusätzliche
Kühlluft zuführen. Oder verwenden Sie einen für diese
Betriebsart geeigneten Motor.
Eine Alternative ist, die Belastung des Motors durch die
Auswahl eines größeren Motors zu reduzieren, die
Leistungsgröße des Frequenzumrichters setzt jedoch eine
Grenze für die Motorgröße.
102
®
VLT Refrigeration Drive FC 103
Anwendungen mit variablem (quadratischem)
Drehmoment (VT)
Bei Anwendungen mit variablem Drehmoment (z. B. Zentri-
fugalpumpen und Lüfter), bei denen das Drehmoment in
quadratischer und die Leistung in kubischer Beziehung zur
Drehzahl steht, ist keine zusätzliche Kühlung oder
Leistungsreduzierung des Motors erforderlich.
5.2.3 Leistungsreduzierung wegen
Bei niedrigerem Luftdruck nimmt die Kühlfähigkeit der Luft
ab.
Unterhalb einer Höhe von 1000 m über NN ist keine
Leistungsreduzierung erforderlich. Oberhalb von 1000 m
müssen Sie den maximale Ausgangsstrom (I
Umgebungstemperatur (T
reduzieren. Bei Höhen über 2000 m über NN ziehen Sie
Danfoss zu PELV (Schutzkleinspannung) zurate.

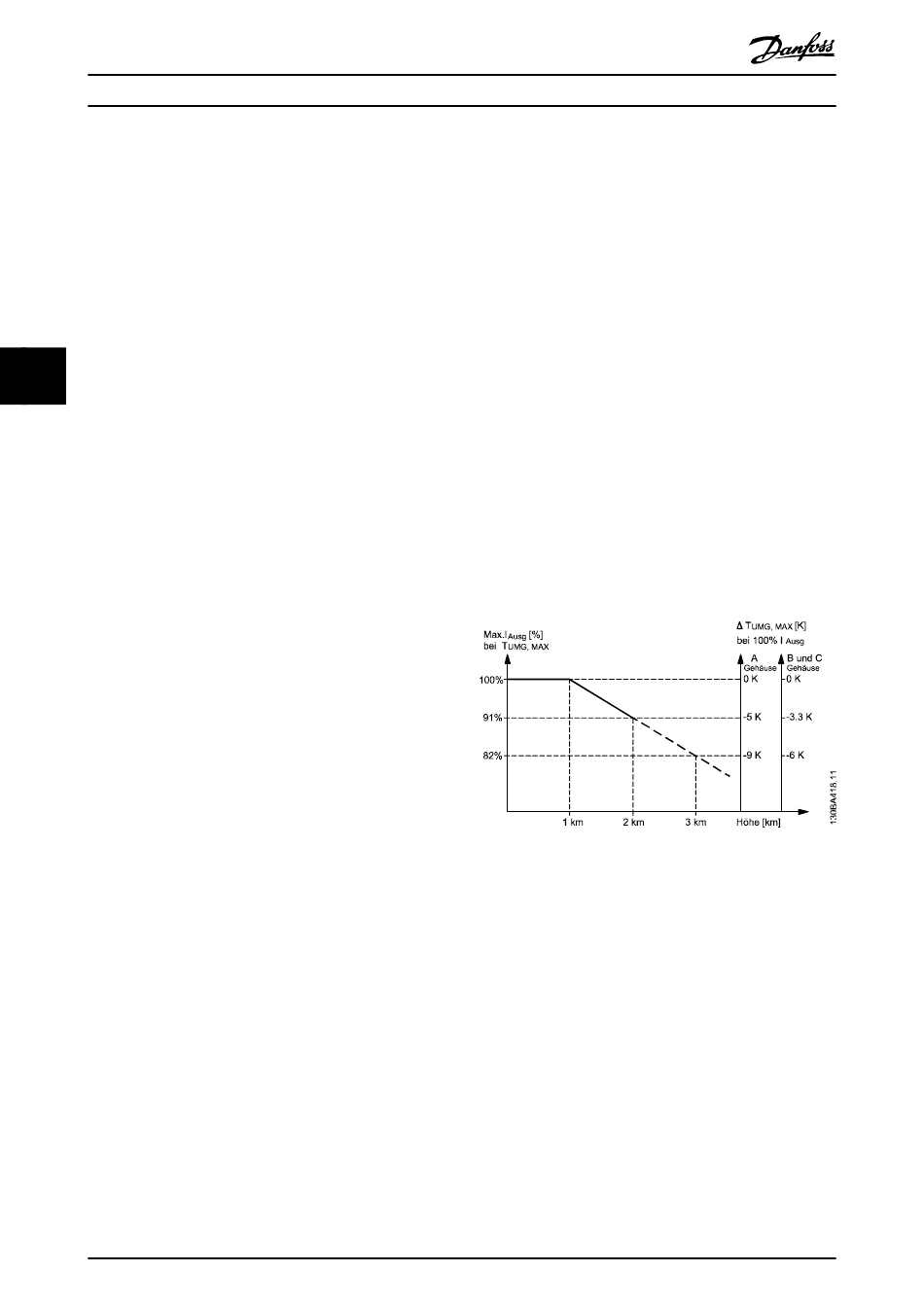

Abbildung 5.1 Höhenabhängige Reduzierung des Ausgangs-
stroms bei T
Eine Alternative ist die Reduzierung der Umgebungstem-
peratur bei großen Höhen, um auch dort 100 %
Ausgangsstrom sicherzustellen. Zur Veranschaulichung, wie
sich Abbildung 5.1 lesen lässt, wird die Situation bei 2.000
m Höhe für die Baugröße B mit T
dargestellt. Bei einer Temperatur von 45 °C (T
K) sind 91 % des Ausgangsnennstroms verfügbar. Bei einer
Temperatur von 41,7 °C sind 100 % des Ausgangs-
nennstroms verfügbar.
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
niedrigem Luftdruck
) gemäß Abbildung 5.1
AMB
bei den Baugrößen A, B und C.
AMB, MAX
AMB, MAX
) bei der
out
= 50 °C
- 3,3
AMB, MAX
