Bedienungsanleitung | VACON® 100 wandmontierte
Frequenzumrichter
A
C
A Schutzleiter und Schirm
C Kabelabschirmung

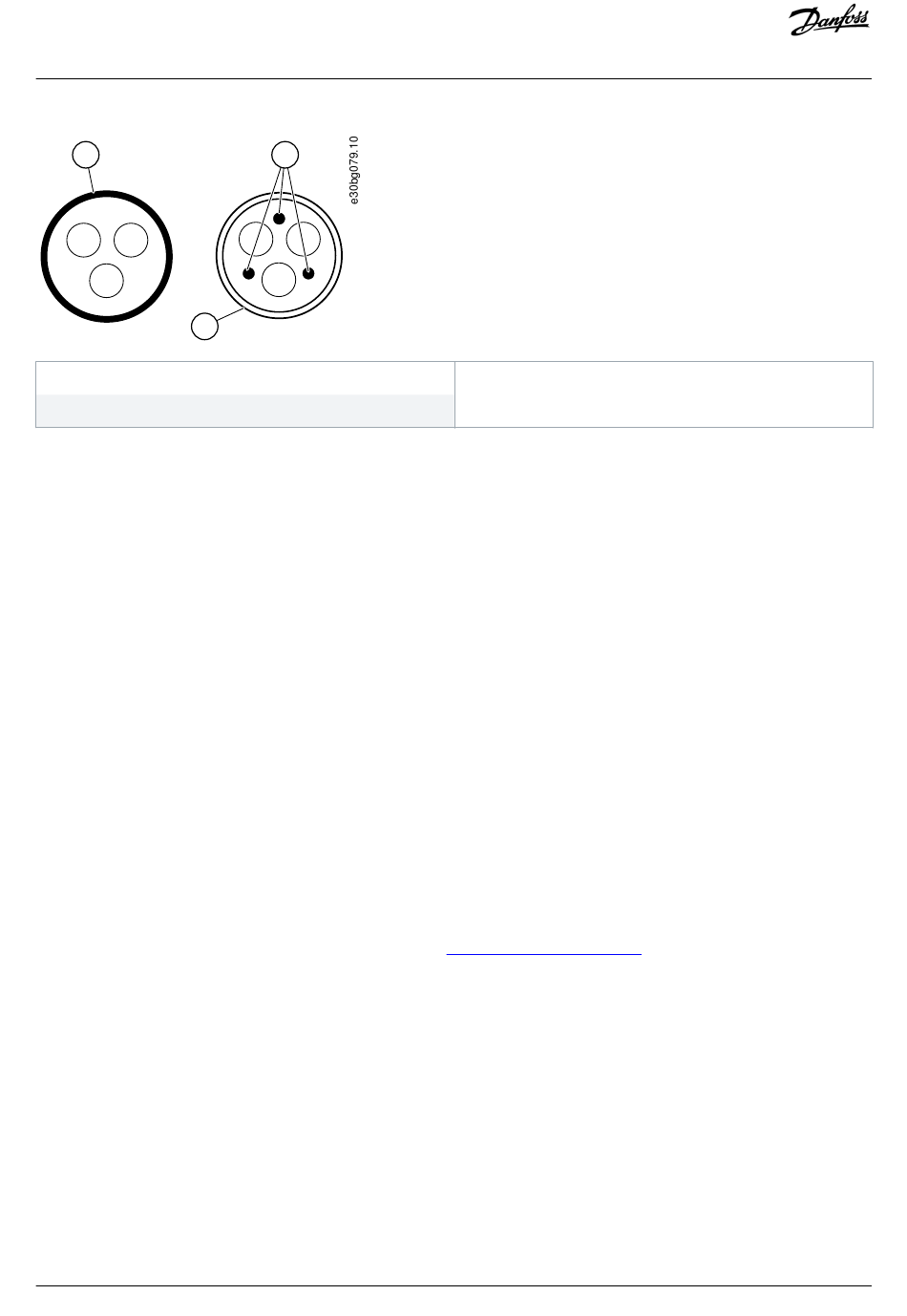

Abbildung 9:
Kabel mit Schutzleitern
Verwenden Sie die Werkseinstellungen für die Taktfrequenzen, um die EMV-Normen bei allen Gehäusegrößen einzuhalten.
Wenn Sie einen Schutzschalter installieren, stellen Sie sicher, dass der EMV-Schutz von Anfang bis Ende der Kabel vorhanden ist.
Der Antrieb muss die Norm IEC 61000-3-12 einhalten. Um diese einzuhalten, muss die Kurzschlussleistung S
der Schnittstelle zwischen Ihrem Stromnetz und dem öffentlichen Versorgungsnetz betragen. Stellen Sie sicher, dass Sie den
Frequenzumrichter und den Motor mit einer Kurzschlussleistung S
Wenden Sie sich gegebenenfalls an Ihren Netzbetreiber.
6.2.1 Installation in einem Netzwerk mit Eckpunkt-Erdung
Die Eckpunkt-Erdung kann in den folgenden Situationen verwendet werden:
•
Gehäusegrößen MR4-MR6 mit einer Netzspannung von 208–240 V bis 2000 m
•
Gehäusegrößen MR7-MR9 mit einer Auslegung auf 75–310 A und einer Netzspannung von 208–240 V
Gehäusegrößen MR7-MR9 mit einer Auslegung auf 72–385 A und einer Netzspannung von 380–500 V
Verwenden Sie die Eckpunkt-Erdung nicht in den folgenden Situationen:
•
Gehäusegrößen MR4-MR6 mit einer Auslegung auf 3,4–61 A und einer Netzspannung von 380–500 V
•
Frequenzumrichter mit einer Netzspannung von 525–600 V oder 525–690 V
Bei Verwendung einer Eckpunkt-Erdung muss der Frequenzumrichter die EMV-Schutzklasse C4 aufweisen. Um die EMV-Schutzklasse
von C2 oder C3 zu C4 zu ändern, befolgen Sie die Anweisungen in
6.3 Erdung
Erden Sie den Frequenzumrichter gemäß geltender Standards und Richtlinien.
Danfoss A/S © 2019.05
B
SC
6.6 Installation in einem
B Schutzleiter
von mindestens 120 R
an das Versorgungsnetz anschließen.
SCE
IT-Netz.
AQ298036140958de-000101 / DPD01713| 35
Elektrische Installation
mindestens 120 R
an
SC
SCE
