Drehzahl Auf/Ab; Potentiometer Sollwert - Danfoss VLT AutomationDrive FC 300 Produkthandbuch

Installieren

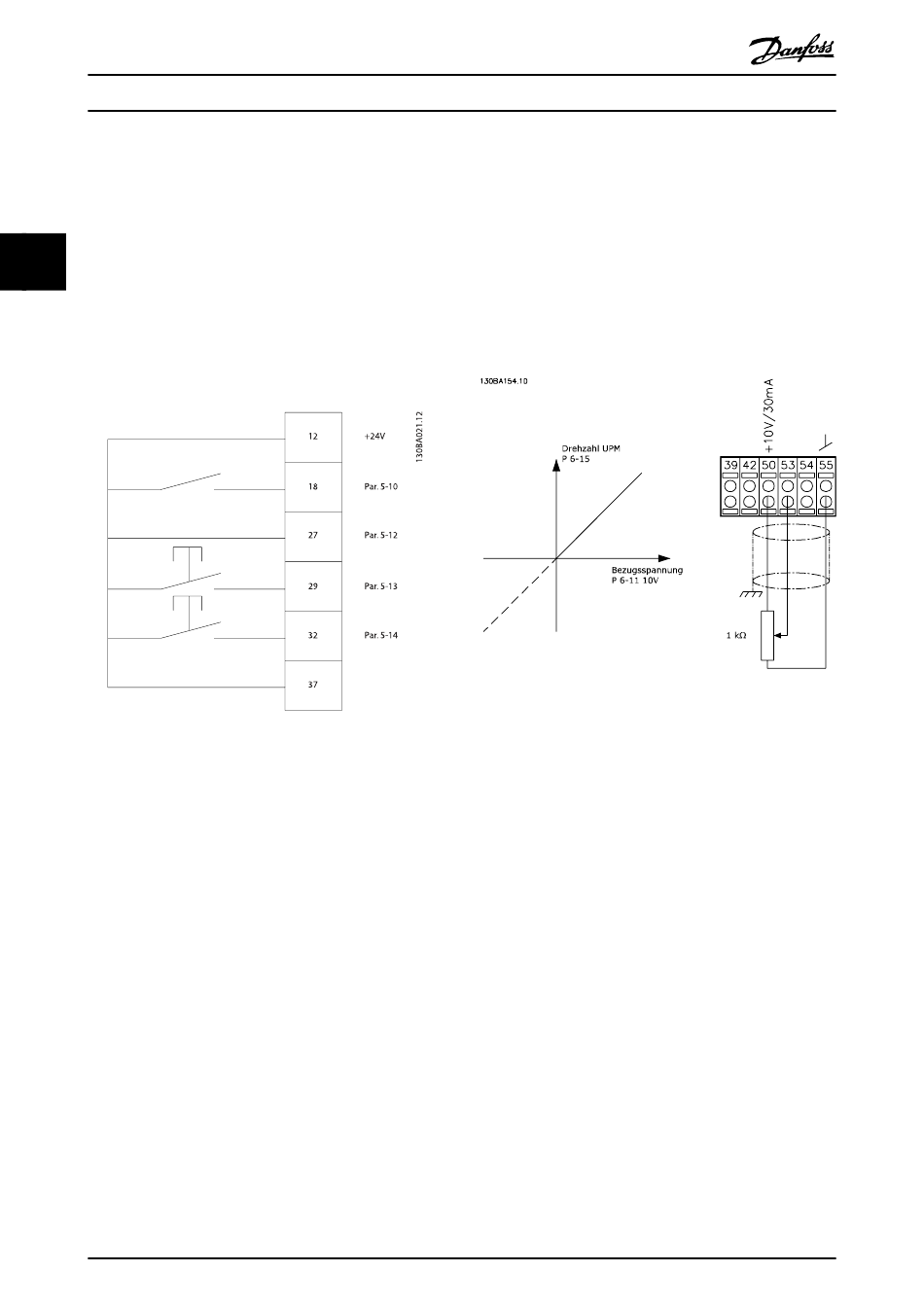

3.3.3 Drehzahl auf/ab

Klemmen 29/32 = Drehzahlkorrektur auf/ab:
Klemme 18 = 5-10 Klemme 18 Digitaleingang Start
[9] (Standard)
3 3
Klemme 27 = 5-12 Klemme 27 Digitaleingang
Sollwert speichern [19]
Klemme 29 = 5-13 Klemme 29 Digitaleingang
Drehzahl auf [21]
Klemme 32 = 5-14 Klemme 32 Digitaleingang
Drehzahl ab [22]
Hinweis: Klemme 29 nur bei FC x02 (x=Serie).
30
®
VLT AutomationDrive FC 300 Produkt-
handbuch

3.3.4 Potentiometer Sollwert

Spannungssollwert über Potentiometer:
®
MG.33.AH.03 - VLT ist eine eingetragene Marke von Danfoss.
Variabler Sollwert 1 = [1] Analogeingang 53
(Werkseinstellung)
Klemme 53 Skal. Min. Spannung = 0 Volt
Klemme 53 Skal. Max. Spannung = 10 Volt
Klemme 53, Skal. Min.-Soll/Istwert = 0 UPM
Klemme 53, Skal. Max.-Soll/Istwert = 1500 UPM
Schalter S201 = AUS (U)
