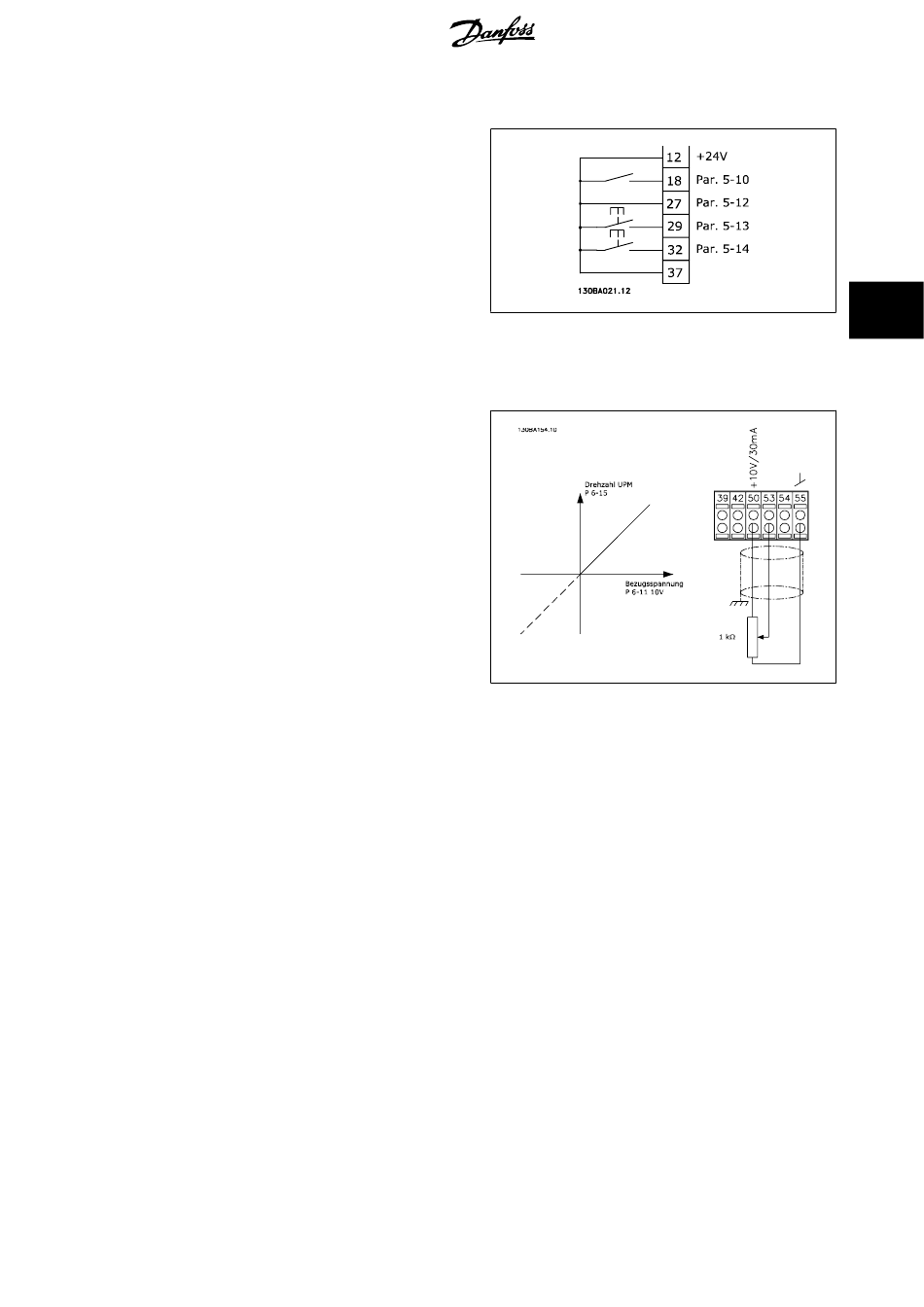

4.2.3 Drehzahl auf/ab

Klemmen 29/32 = Drehzahl auf/ab:
Klemme 18 Digitaleingang
Klemme 18 = Par. 5-10
(Standard)
Klemme 27 Digitaleingang
Klemme 27 = Par. 5-12
chern [19]
Klemme 29 Digitaleingang
Klemme 29 = Par. 5-13
[21]
Klemme 32 = Par. 5-14 Klemme 32 Digitaleingang
[22]
Hinweis: Klemme 29 nur bei FC x02 (x=Serie).

4.2.4 Potentiometer-Sollwert

Spannungssollwert über Potentiometer:
Variabler Sollwert 1 = [1] Analogeingang 53
Klemme 53 Skal. Min. Spannung = 0 Volt
Klemme 53 Skal. Max. Spannung = 10 Volt
Klemme 53, Skal. Min.-Soll/Istwert = 0 UPM
Klemme 53, Skal. Max.-Soll/Istwert = 1500 UPM
Schalter S201 = AUS (U)
Start [9]
Sollwert spei-
Drehzahl auf
Drehzahl ab
(Werkseinstellung)
