7 Anwendungsbeispiele

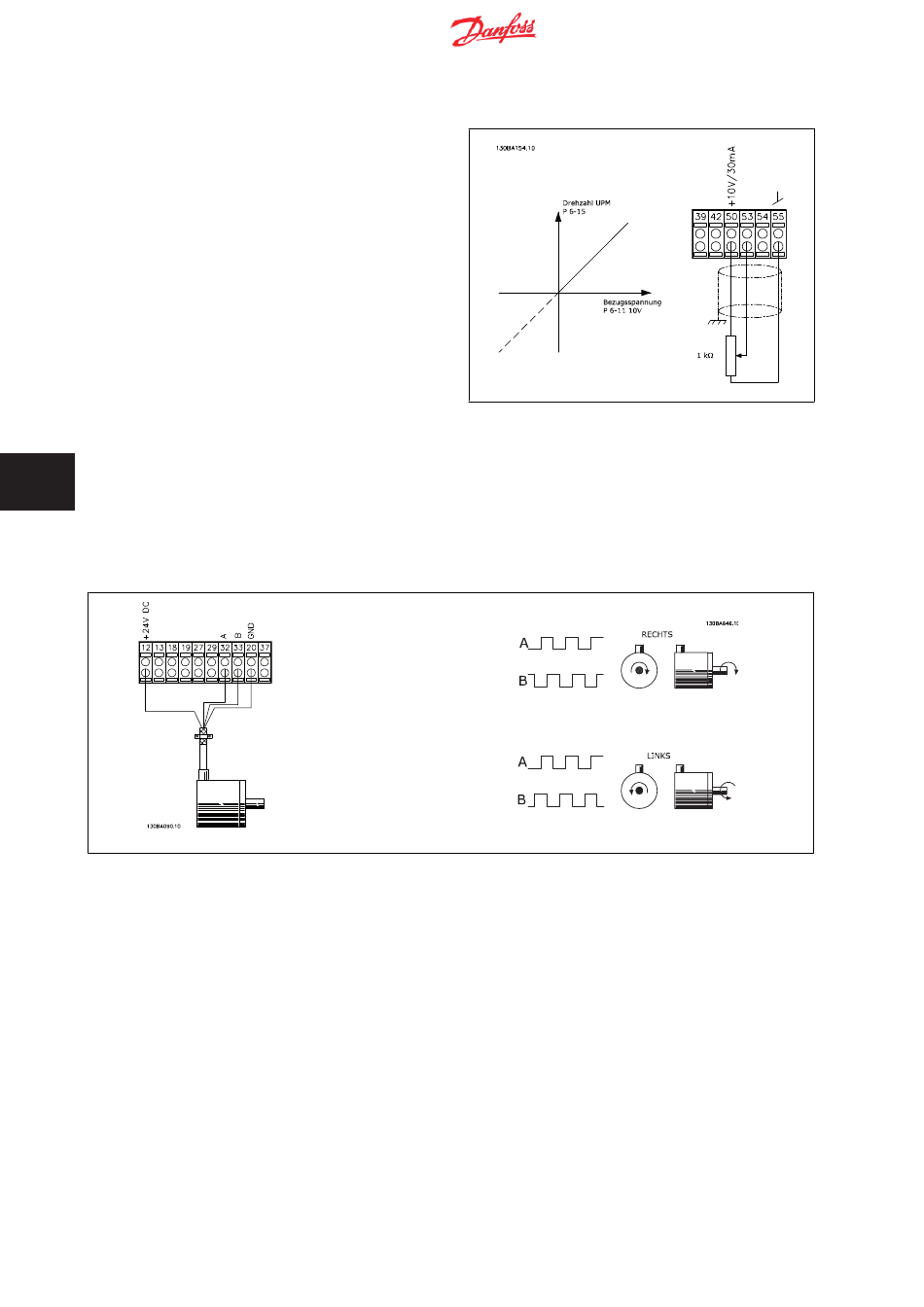

7.1.3 Potentiometer-Sollwert

Spannungssollwert über Potentiometer:
Variabler Sollwert 1 = [1]
Klemme 53 Skal. Min. Spannung = 0 Volt
Klemme 53 Skal. Max. Spannung = 10 Volt
Klemme 53, Skal. Min.-Soll/Istwert = 0 UPM
Klemme 53, Skal. Max.-Soll/Istwert = 1500 UPM
Schalter S201 = AUS (U)

7.1.4 Drehgeberanschluss

7
Anhand dieser Richtlinie wird der Anschluss eines Drehgebers an den Frequenzumrichter beschrieben. Vor der Konfiguration des Drehgebers werden die
Grundeinstellungen für eine Drehzahlregelung mit Rückführung gezeigt.
Drehgeberanschluss an Frequenzumrichter
inkrementaler 24-V-Drehgeber. Max. Kabellänge 5 m.

7.1.5 Drehgeberrichtung

Die Drehrichtung des Gebers hängt von der Auswertung der Pulse durch den Frequenzumrichter ab.
Rechtsdrehend bedeutet, Kanal A eilt Kanal B um 90 Grad vor.
Linksdrehend bedeutet, Kanal B eilt Kanal A um 90 Grad vor.
Die Drehrichtung bezieht sich auf den Blick von vorne auf das Wellenende.
156
Analogeingang 53
(Standard)
