1.6.3 Puls-Start/Stopp
Klemme 18 = 5-10 Klemme 18 Digitaleingang, [9] Puls-Start.
Klemme 27 = 5-12 Klemme 27 Digitaleingang, [6] Stopp (inv.)
Klemme 37 = Safe Torque Off (falls verfügbar).

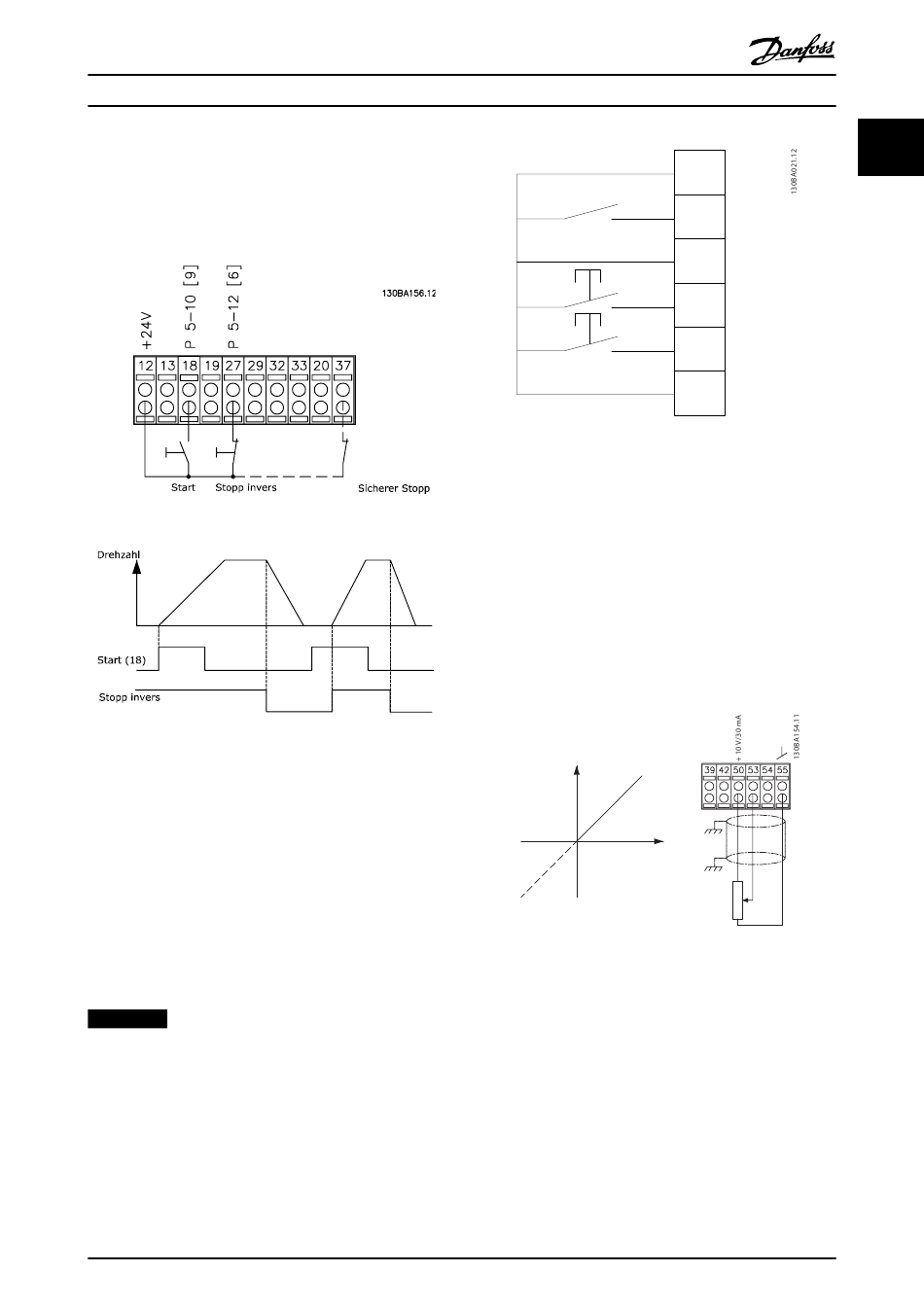

Abbildung 1.7 Puls-Start/Stopp

1.6.4 Drehzahlkorrektur auf/ab

Klemmen 29/32 = Drehzahlkorrektur auf/ab
Klemme 18 = 5-10 Klemme 18 Digitaleingang [9]
Start (Werkseinstellung)
Klemme 27 = 5-12 Klemme 27 Digitaleingang [19]
Sollwert speichern
Klemme 29 = 5-13 Klemme 29 Digitaleingang [21]
Drehzahl auf
Klemme 32 = 5-14 Klemme 32 Digitaleingang [22]
Drehzahl ab
HINWEIS
Klemme 29 nur in FC x02 (x=Baureihe).
MG33MH03
Programmierungshandbuch
Abbildung 1.8 Drehzahlkorrektur auf/ab

1.6.5 Potentiometer-Sollwert

Spannungssollwert über ein Potentiometer
Abbildung 1.9 Potentiometer-Sollwert
