Anwendungsbeispiele

6.1.3 Potentiometer-Sollwert

Spannungssollwert über ein Potentiometer
•
3-15 Variabler Sollwert 1 [1] = Analogeingang 53
•
6-10 Klemme 53 Skal. Min.Spannung = 0 V
•
6-11 Klemme 53 Skal. Max.Spannung = 10 V
•
6-14 Klemme 53 Skal. Min.-Soll/Istwert = 0 U/min
•
6-15 Klemme 53 Skal. Max.-Soll/Istwert = 1.500
U/min
•
Schalter S201 = AUS (U)

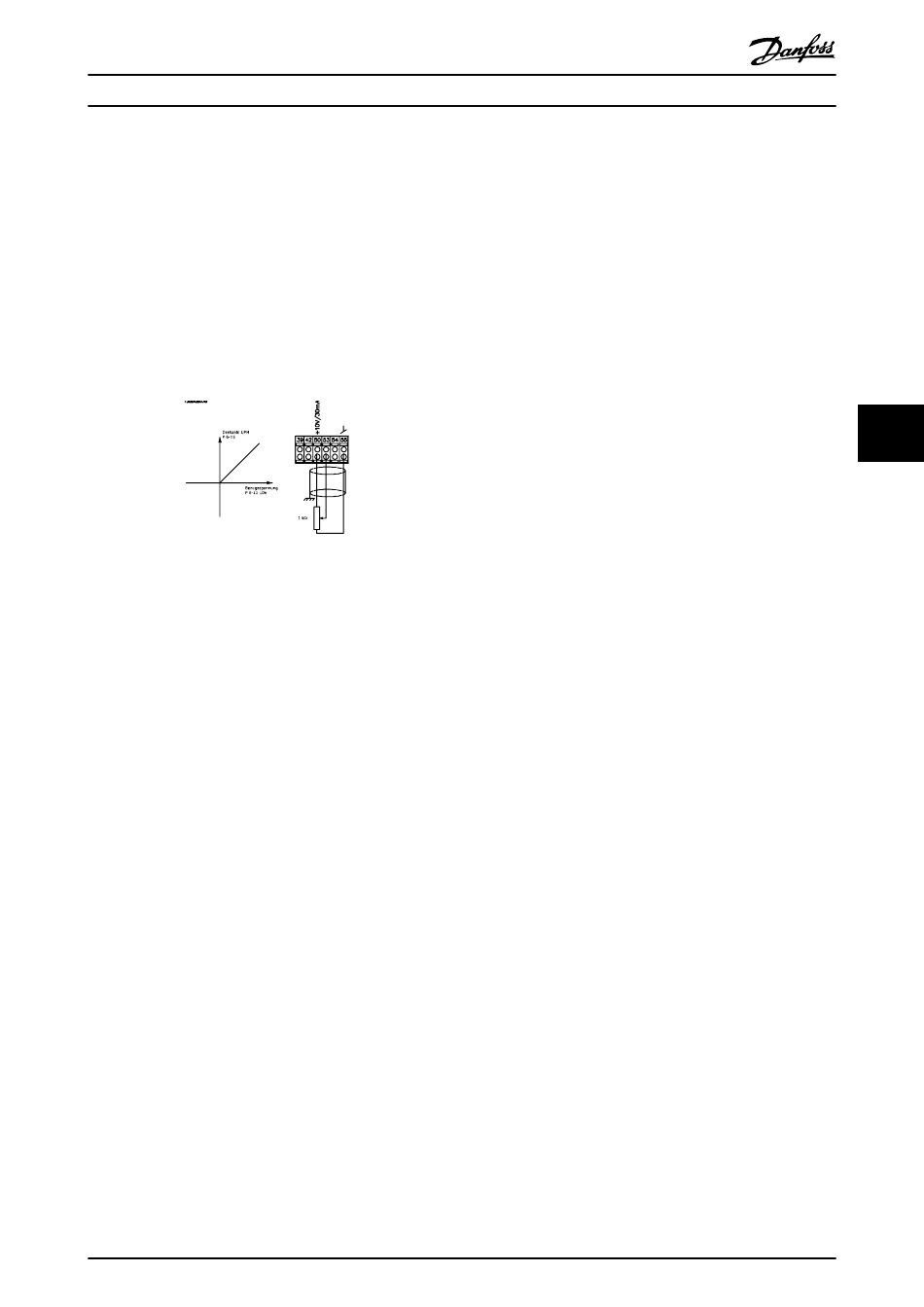

Abbildung 6.3 Potentiometer-Spannungssollwert

6.1.4 Automatische Motoranpassung (AMA)

Die AMA ist ein Testalgorithmus, der die elektrischen
Motorparameter bei einem Motor im Stillstand misst. Die
AMA erzeugt während der Messung kein Drehmoment.
AMA lässt sich vorteilhaft bei der Inbetriebnahme von
Anlagen und bei der Optimierung der Anpassung an den
verwendeten Motor einsetzen. Dies kommt insbesondere
dann zum Tragen, wenn die Werkseinstellung zur
optimalen Motorregelung nicht anwendbar ist.
1-29 Autom. Motoranpassung bietet die Wahl zwischen
einer kompletten AMA mit Ermittlung aller elektrischen
Motorparameter und einer reduzierten AMA, bei der
lediglich der Statorwiderstand Rs ermittelt wird.
Eine komplette AMA kann von ein paar Minuten bei
kleinen Motoren bis ca. 15 Minuten bei großen Motoren
dauern.
Einschränkungen und Voraussetzungen:
•
Damit die AMA die Motorparameter optimal
bestimmen kann, müssen die korrekten
Typenschilddaten in 1-20 Motornennleistung [kW]
bis 1-28 Motordrehrichtungsprüfung eingegeben
werden.
•
Zur besten Anpassung des Frequenzumrichters
wird die AMA an einem kalten Motor
durchgeführt. Wiederholter AMA-Betrieb kann zu
einer Erwärmung des Motors führen, was
wiederum eine Erhöhung des Statorwiderstands
Rs bewirkt. In der Regel ist dies kein kritischer
Zustand.
MG16C103
Projektierungshandbuch
•
•
•
•
•
•

6.1.5 Smart Logic Control

In Anwendungen, in denen eine SPS eine einfache
Sequenz generiert, kann der Smart Logic Controller (SLC)
von der Hauptsteuerung elementare Aufgaben
übernehmen.
SLC reagiert auf Ereignisse, die an den Frequenzumrichter
gesendet oder darin generiert wurden. Der Frequenzum-
richter führt anschließend die programmierte Aktion aus.
