Omron SYSMAC CS1 serie Technisches Handbuch Seite 281

Datenaustausch mit CPUbus–Baugruppen
Serielle Kommuni–
Spezial–E/A–Baugruppe
kationsbaugruppe
Spezial–E/A–Bau–
gruppeninitialisierung
Deaktivierung der zykli-
schen Auffrischung der
Spezial–E/A–Baugruppe
Hinweis
264
Spezial–E/A–Baugruppe

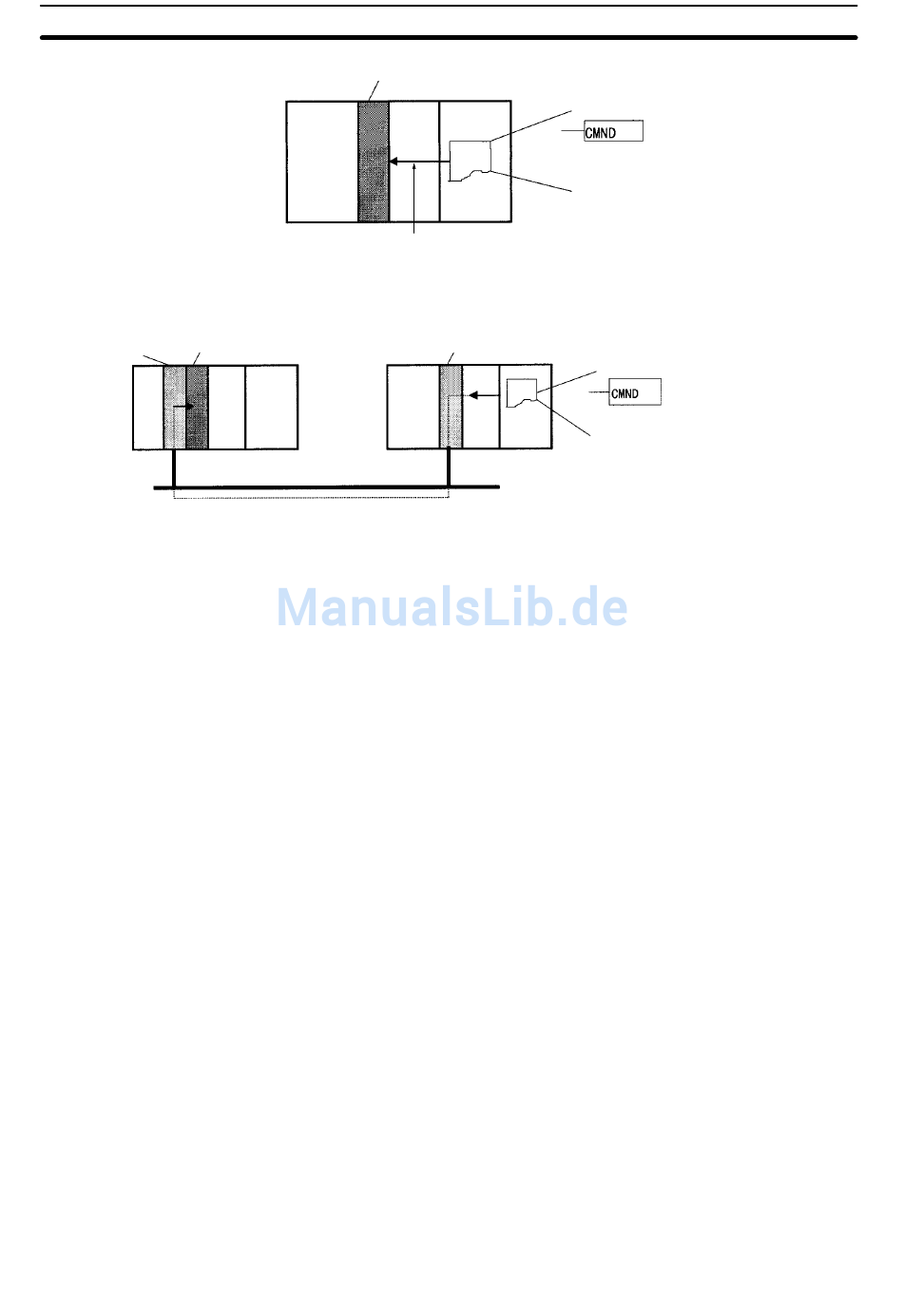

FINS–Befehlsübertragung
FINS–Befehle können an Spezial–E/A–Baugruppen in anderen SPS–Syste-
men auf dem Netzwerk gesendet werden, nicht nur an lokale SPS–Systeme.
CPU–Baugruppe
FINS–Befehlsübertragung
Spezial–E/A–Baugruppen werden initialisiert, wenn die Versorgungsspannung
der SPS eingeschaltet oder der Neustartmerker der Baugruppe aktiviert wird.
Der Spezial–E/A–Baugruppen–Initialisierungsmerker der Baugruppe (A33000
bis A33515) ist gesetzt, während die Baugruppe initialisiert wird.
Die E/A–Auffrischung (zyklisch E/A–Auffrischung oder Auffrischung mittels
IORF(097)) wird nicht für eine Spezial–E/A–Baugruppe durchgeführt, während
deren Initialisierungsmerker aktiviert ist.
Entsprechend der Baugruppennummern–Einstellung auf der Vorderseite jeder
Baugruppe, werden jeder Spezial–E/A–Baugruppe zehn Worte im Spezial–
E/A–Baugruppenbereich zugewiesen (CIO 2000 bis CIO 2959). Die Daten im
Spezial–E/A–Baugruppenbereich der CPU–Baugruppe werden während jedes
E/A–Auffrischungszyklus
END(001)–Befehls).
Die E/A–Auffrischung kann erhebliche Zeit beanspruchen, wenn viele Spezial–
E/A–Baugruppen installiert sind. Benötigt die E/A–Auffrischung zuviel Zeit, kann
die SPS–Konfiguration so eingestellt werden, dass die zyklische Auffrischung
für besondere Spezial–E/A–Baugruppen deaktiviert wird. (Die Zyklische Auffri-
schung–Deaktivierungs–Bits für Spezial–E/A–Baugruppen befinden sich auf
den SPS–Konfigurationsadressen 226 bis 231.)
Ist die E/A–Auffrischungszeit zu kurz, wird die interne Verarbeitung der Bau-
gruppe der Geschwindigkeit nicht folgen können, der Spezial–E/A–Baugrup-
pen–Fehlermerker (A40206) wird aktiviert und die Spezial–E/A–Baugruppe
evtl. nicht fehlerfrei arbeiten. In diesem Fall kann die Zykluszeit erweitert wer-
den, indem man eine Mindestzykluszeit in der SPS–Konfiguration festsetzt oder
die zyklische E/A–Auffrischung der Spezial–E/A–Baugruppe deaktiviert. Wurde
die zyklische Auffrischung deaktiviert, können die Daten der Spezial–E/A–Bau-
gruppe während der Programmausführung mit IORF(097) aufgefrischt werden.
Deaktivieren Sie immer die zyklische Auffrischung einer Spezial–E/A–Bau-
gruppe, wenn die Ein–/Ausgänge der Baugruppe in einer Interrupt–Task mit
IORF(097) aufgefrischt werden. Ein Interrupt–Task–Fehler (A40213) tritt auf,
wenn die zyklische Auffrischung und die Auffrischung mit IORF(097) gleichzeitig
ausgeführt werden.
CPU–Baugruppe
Der FINS–Befehl wird gesendet, wenn
CMND(490) im Programm ausgeführt wird.
Serielle Kommunikationsbaugruppe
CPU–Baugruppe
Der FINS–Befehl wird gesendet, wenn
CMND(490) im Programm ausgeführt wird.
aktualisiert (gleich
Abschnitt 8-2
nach Ausführung des
