Das Verbindungsformat kann nach dem Erstellen eines neuen Moduls
TIPP
jederzeit geändert werden, jedoch nicht im Online-Modus. Das Add-on-
Profil wendet sämtliche Konfigurationsdaten an und erstellt die
erforderlichen Tags für das neue Verbindungsformat.

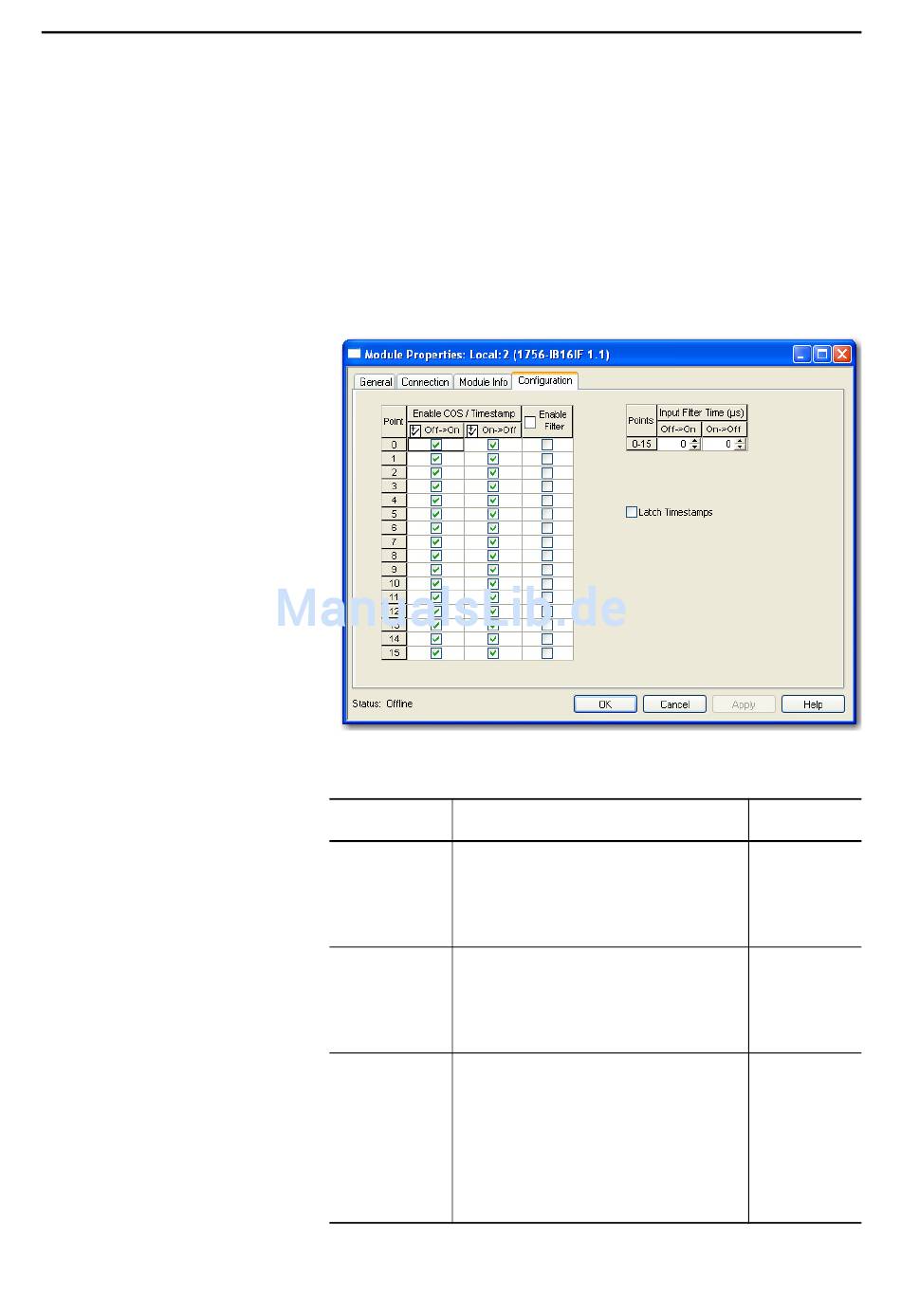

3. Klicken Sie im Dialogfeld „New Module" (Neues Modul) oder
„Module Properties" (Moduleigenschaften) auf die Registerkarte
„Configuration" (Konfiguration).
Zeitstempelfelder werden nur auf der Registerkarte „Configuration"
angezeigt, wenn Sie im Pulldown-Menü „Input Data" des Dialogfelds
„Module Definition" die Option „Timestamp Data" ausgewählt haben.
4. Füllen Sie die Felder wie in der unten stehenden Tabelle beschrieben
aus und klicken Sie auf „OK".
Feld
Beschreibung
Enable COS/
Um die COS- und Zeitstempelfunktion für einen AUS-EIN-
Timestamps
Übergang für einen Punkt zu aktivieren, aktivieren Sie das
→
entsprechende Kontrollkästchen.
Off
On
Um die COS- und Zeitstempelfunktion für einen AUS-EIN-
Übergang für einen Punkt zu deaktivieren, deaktivieren Sie
das entsprechende Kontrollkästchen.
Enable COS/
Um die COS- und Zeitstempelfunktion für einen EIN-AUS-
Timestamps
Übergang für einen Punkt zu aktivieren, aktivieren Sie das
→
entsprechende Kontrollkästchen.
On
Off
Um die COS- und Zeitstempelfunktion für einen EIN-AUS-
Übergang für einen Punkt zu deaktivieren, deaktivieren Sie
das entsprechende Kontrollkästchen.
Latch Timestamps
Aktivieren Sie das Kontrollkästchen, um einen CIP Sync-
Zeitstempel für einen COS-Übergang zu sperren:
• Wenn ein Anfangszeitstempel gesperrt wird, werden
Zeitstempel für nachfolgende COS-Übergänge verworfen.
• Nachdem ein gesperrter Zeitstempel über das
entsprechende Bit im Tag „Pt[x].NewDataOffOnAck" oder
„Pt[x].NewDataOnOffAck" quittiert wurde, wird er beim
nächsten COS-Übergang überschrieben.
WICHTIG: Zeitstempel werden nur für Punkte gesperrt,
für die die COS- und Zeitstempelfunktion aktiviert wurde.
Rockwell Automation-Publikation 1756-UM058H-DE-P – Mai 2015
Leistungsmerkmale schneller Module
Konfigurations-
Tag
Pt[x].COSOffOnEn
Pt[x].COSOnOffEn
LatchTimestamps
Kapitel 5
83
