Kapitel 6
Installieren von ControlLogix-E/A-Modulen
110
RTB-Typen
Es sind drei RTB-Typen verfügbar:
•
Klemmkäfig
– Bestellnummer 1756-TBCH
NEMA-Klemme
•
•
Federklemmen
Alle abnehmbaren Klemmenleisten werden mit Gehäuse geliefert.
Verdrahten Sie die abnehmbare Klemmenleiste mit einem Schraubendreher
(max. 3,2 mm), bevor Sie sie in das Modul einbauen.

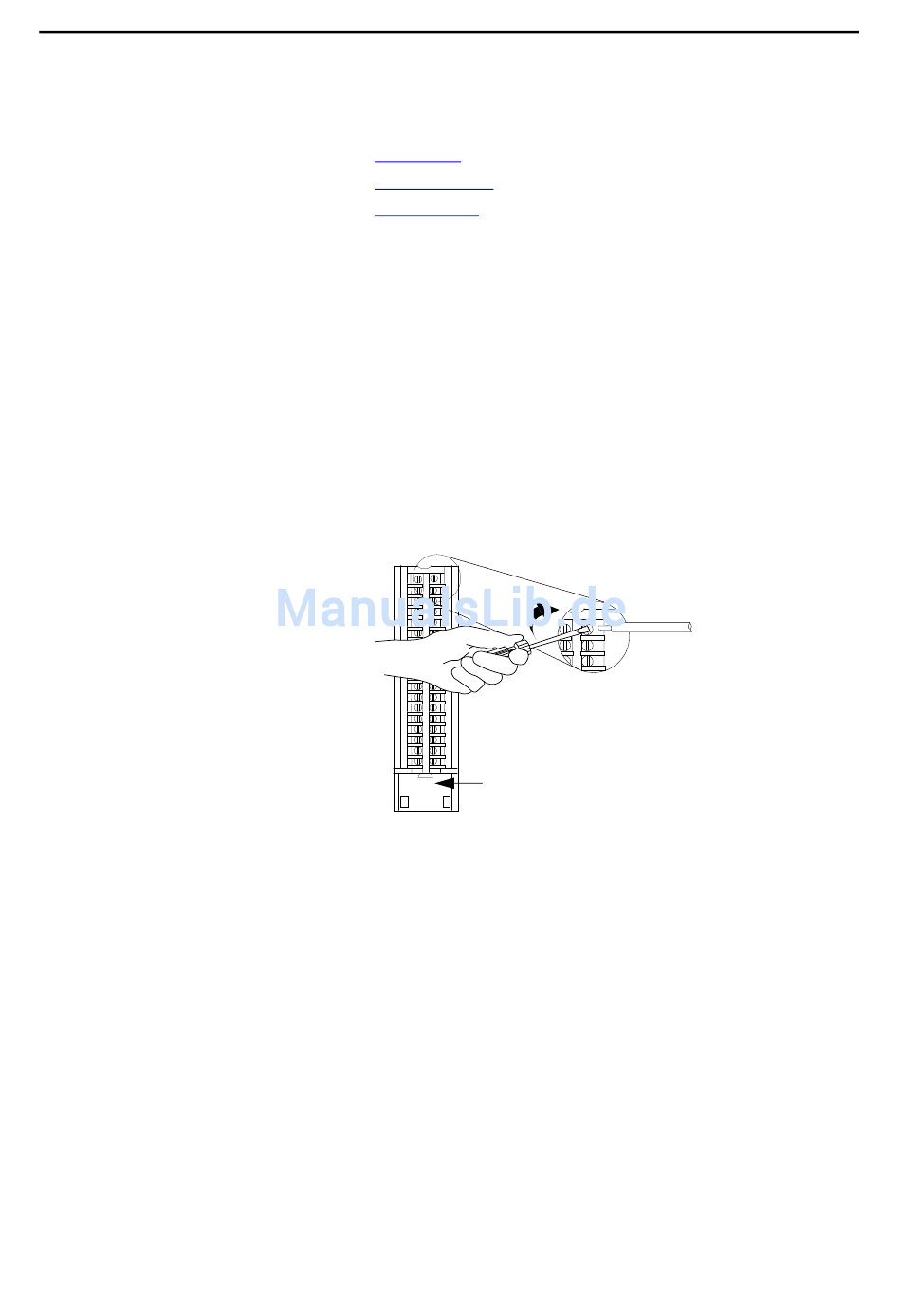

Klemmkäfig
Gehen Sie zum Verdrahten einer Schraubklemmen-RTB wie folgt vor.
1. Isolieren Sie maximal 9,5 mm des Drahts ab.
2. Führen Sie den Draht in die offene Klemme an der Seite ein.
3. Drehen Sie die Schraube im Uhrzeigersinn, um die Klemme auf dem
Draht festzuziehen.
Der offene Teil an der Unterseite der abnehmbaren Klemmenleiste wird als
Zugentlastungsbereich bezeichnet. Die Verdrahtung von den Anschlüssen
kann mit einem Kunststoff-Kabelbinder gebündelt werden.
Rockwell Automation-Publikation 1756-UM058H-DE-P – Mai 2015
– Bestellnummer 1756-TBNH
– Bestellnummer 1756-TBSH oder TBS6H
Zugentlastungsbereich
20859-M
