Kapitel 6
Installieren von ControlLogix-E/A-Modulen
Verwendung des extratiefen
Gehäuses
114
Für die Verdrahtung der digitalen ControlLogix-E/A-Module stehen zwei
Gehäusetypen zur Verfügung: Standardgehäuse oder extratiefes Gehäuse.
Wenn Sie eine abnehmbare Klemmenleiste für Ihr E/A-Modul bestellen,
erhalten Sie ein Standardgehäuse. Falls für Ihre Anwendung eine größere
Drahtstärke erforderlich ist, können Sie ein extratiefes Gehäuse bestellen.
Extratiefe Gehäuse sind nicht im Lieferumfang abnehmbarer
Klemmenleisten enthalten.

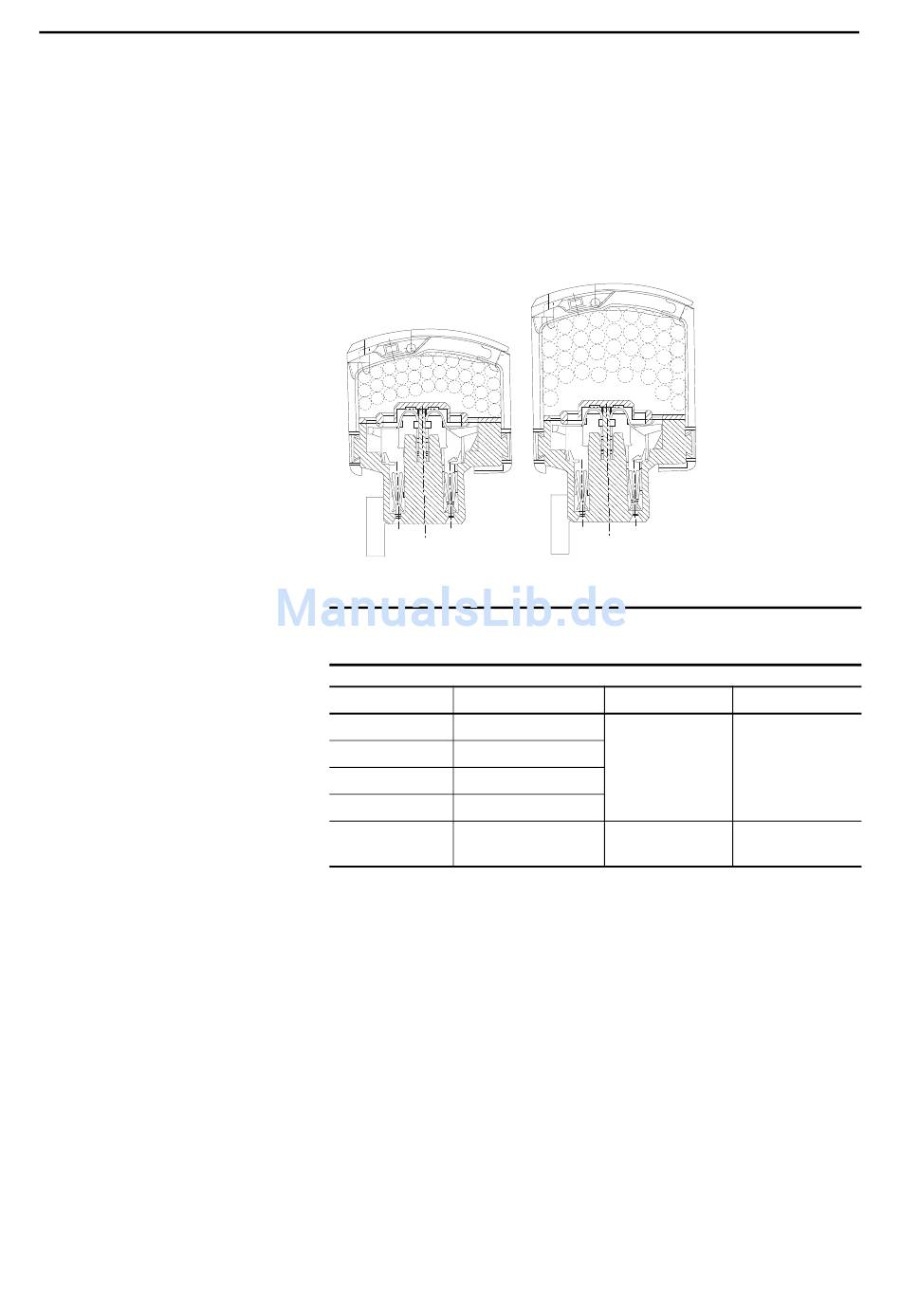

Standardgehäuse
Bei den dargestellten Gehäusen wird eine Federklemmen-RTB verwendet,
WICHTIG
der verfügbare Platz ist jedoch bei allen RTB-Typen gleich.
Bestellnr. No.
RTB-Typ
1756-TBNH
NEMA-Klemme
1756-TBSH
Federklemme (20 Positionen)
1756-TBCH
Schraubklemme
1756-TBS6H
Federklemme (36 Positionen)
1756-TBE
Alle RTBs mit größerer
Drahtstärke
Rockwell Automation-Publikation 1756-UM058H-DE-P – Mai 2015
Extratiefes Gehäuse
30484-M
Drahtstärke
Standardgehäuse
2
336 mm
Extratiefes Gehäuse
2
628 mm
Anzahl von Drähten
36 Drähte – 18 AWG
23 Drähte – 14 AWG
40 Drähte – 14 AWG
