Anhang B
Tag-Definitionen
Tags für schnelle
Ausgangsmodule
182
Schnelle ControlLogix-Ausgangsmodule verfügen über drei Arten von Tags:
• Konfigurations-Tags – Eine Datenstruktur, die beim Einschalten von
der Steuerung an das E/A-Modul gesendet wird.
• Eingangsdaten-Tags – Eine Datenstruktur, die den aktuellen
Betriebsstatus des Moduls enthält und kontinuierlich vom E/A-Modul
an die Steuerung gesendet wird.
• Ausgangsdaten-Tags – Eine Datenstruktur, die kontinuierlich vom
E/A-Modul an die Steuerung gesendet wird und das Verhalten des
Moduls ändern kann.
Die Spalte „Moduldefinition" in den folgenden Tabellen enthält die zum
WICHTIG
Erstellen des entsprechenden Tags erforderlichen Kombinationen von
Verbindungstyp und Eingangsdatentyp. Weitere Informationen zum
Festlegen von Verbindungs- und Eingangsdatentypen finden Sie unter
Erstellen eines neuen Moduls auf Seite
Thema
Modul 1756-OB16IEF
Modul 1756-OB16IEFS
Modul 1756-OB16IEF
Bei RSLogix 5000, Version 18.02.00 und 19.01.00, werden Ausgangsdaten-
WICHTIG
Tag-Informationen nur im angeforderten Paketintervall, das während der
Konfiguration festgelegt wurde, an das Modul 1756-OB16IEF gesendet.
Verwenden Sie einen unmittelbaren Ausgangsbefehl (IOT), um optimale
Leistung zu erzielen.

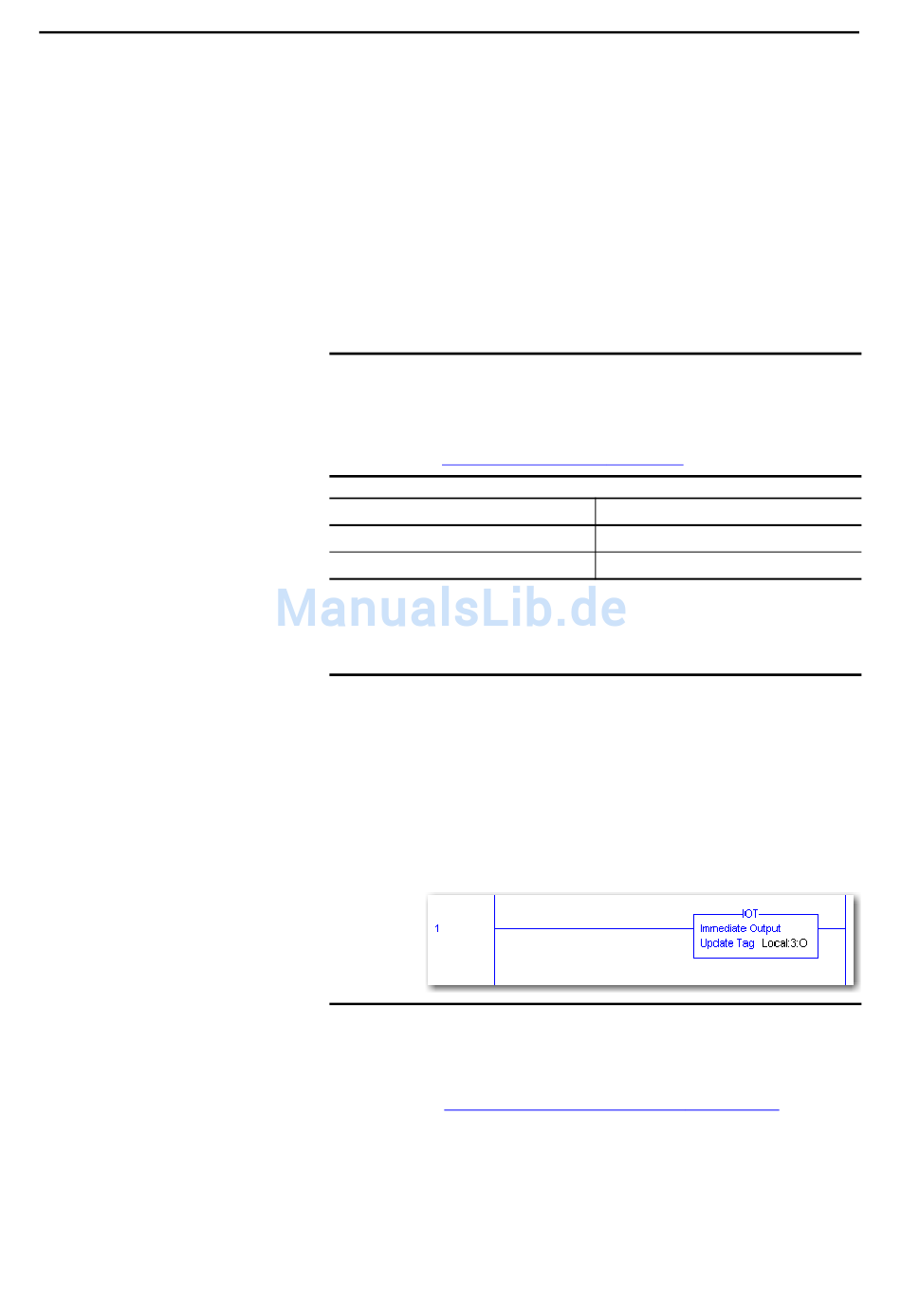

Der unten dargestellte Strompfad enthält z. B. einen IOT-Befehl für ein
schnelles Ausgangsmodul in Steckplatz 3. Fügen Sie der letzten Routine in
der Haupttask einen ähnlichen Strompfad hinzu, um eine normale
Verarbeitung von Ausgangsdaten-Tags zu simulieren.
Das Modul 1756-OB16IEF verwendet Datenstrukturen mit Datenfeldern.
Datenstrukturen mit Datenfeldern unterscheiden sich von den flachen
Datenstrukturen anderer digitaler E/A-Module. Weitere Informationen
finden Sie unter
Datenstrukturen mit Datenfeldern auf Seite
Rockwell Automation-Publikation 1756-UM058H-DE-P – Mai 2015
123.
Seite
182
190
199.
