Kapitel 5
Leistungsmerkmale schneller Module

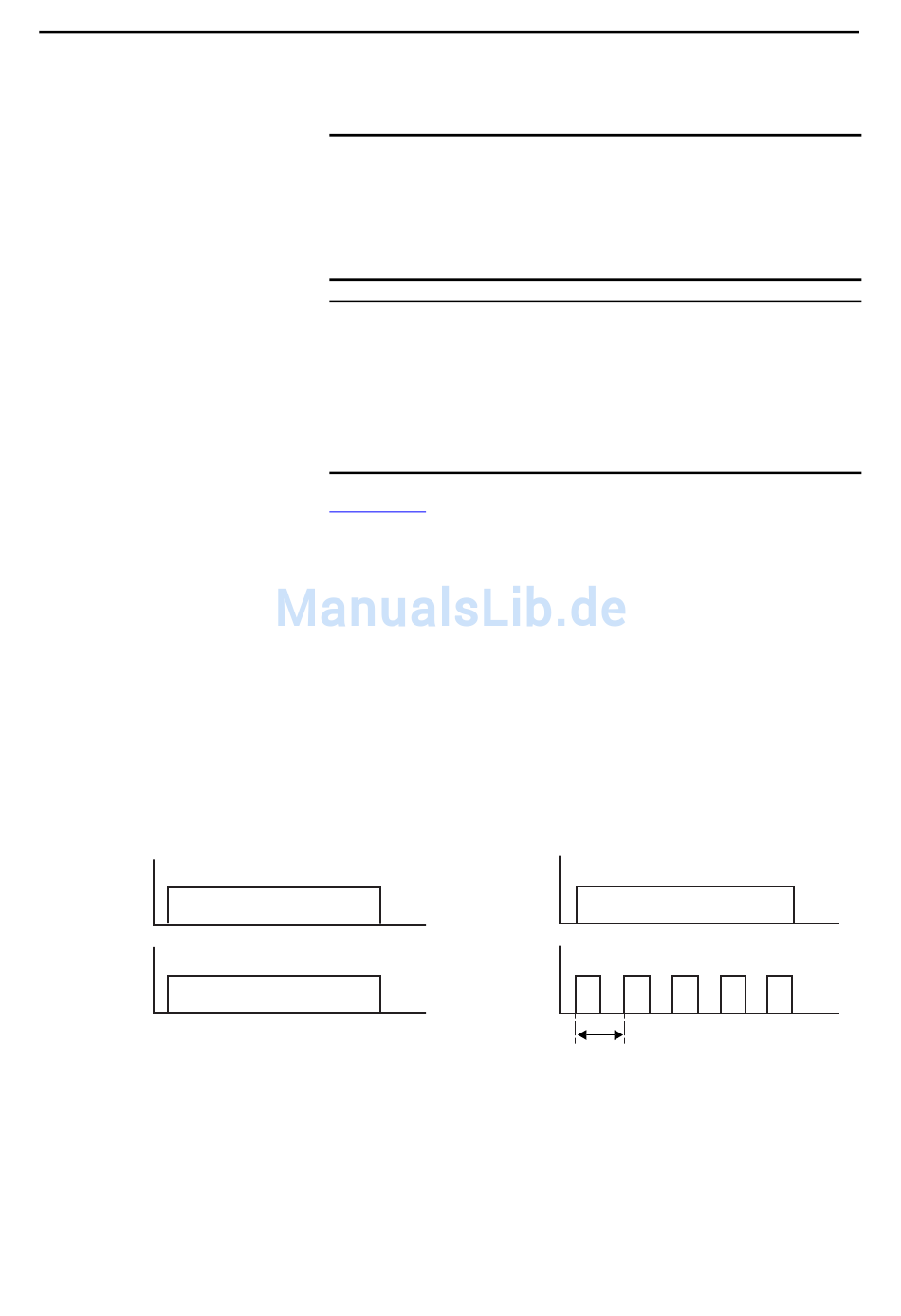

Abbildung 12 - Pulsweitenmodulation
Anwendung ohne Pulsweitenmodulation
Ausgangslogik
Ausgangslogik ist für 4,5 Sekunden eingeschaltet.
Ausgangszustand
Ausgang ist für 4,5 Sekunden aktiv.
92
einer neuen Zyklus- oder Einschaltzeit neu zu starten, muss der Ausgang aus-
und dann wieder eingeschaltet werden.
Wenn „PWMOnTime" auf 0,1 Sekunden und „PWMCycleTime" auf
BEISPIEL
1,0 Sekunden festgelegt sind und „PWMCycleTime" unmittelbar nach dem
Einschalten des Ausgangs in 0,5 Sekunden geändert wird, bleibt der
Ausgang für 0,1 Sekunden eingeschaltet und schaltet anschließend für
0,9 Sekunden aus, um den Zyklus abzuschließen. Erst dann beginnt der
Zyklus mit der neuen Zykluszeit von 0,5 Sekunden.
Um die Pulsweitenmodulation verwenden zu können, müssen Sie die
WICHTIG
Pulsweitenmodulation während der Konfiguration aktivieren und die
PWM-Zykluszeit und -Einschaltzeit in den Ausgangsdaten-Tags
„PWMCycleTime" und „PWMOnTime" festlegen.
Wenn die Pulsweitenmodulation aktiviert ist (PWMEnable = 1) und ein
Einschaltbefehl an den Ausgang gesendet wird (Data = 1), generiert der
Ausgang ein PWM-Signal.
Abbildung 12
zeigt einen Vergleich zweier Anwendungen, bei denen der
Ausgang per Einschaltbefehl für 4,5 Sekunden eingeschaltet wird:
• Bei der Anwendung ohne Pulsweitenmodulation wird nur ein Impuls
generiert. Der Impuls bleibt solange aktiv wie das Ausgangsdaten-Tag
„Data" auf 1 (EIN) gesetzt ist (4,5 Sekunden).
• Bei der Anwendung mit Pulsweitenmodulation wird eine Reihe von
Impulsen generiert. Jeder Impuls ist für eine konfigurierte
Einschaltzeit von 0,5 Sekunden bzw. 50 Prozent der Zykluszeit von
1 Sekunde aktiv. Das Ausgangsdaten-Tag „Data" ist für 4,5 Sekunden
auf 1 (EIN) gesetzt.
Ausgangslogik
Ausgangszustand
Rockwell Automation-Publikation 1756-UM058H-DE-P – Mai 2015
Anwendung mit Pulsweitenmodulation
Ausgangslogik ist für 4,5 Sekunden eingeschaltet.
Jeder Impuls ist für 0,5 Sekunden aktiv (Einschaltzeit).
1 Sekunde
Zykluszeit
