Kapitel 4
Leistungsmerkmale von Diagnosemodulen
70
2. Nehmen Sie in der Spalte „No Load" eine der folgenden Einstellungen vor:
• Um die Funktion für einen bestimmten Punkt zu aktivieren,
aktivieren Sie das entsprechende Kontrollkästchen.
• Um die Funktion für einen bestimmten Punkt zu deaktivieren,
deaktivieren Sie das entsprechende Kontrollkästchen.
3. Klicken Sie auf „OK".
Für diese Funktion ist ein entsprechendes Tag verfügbar, das im Fall eines
Fehlers im Anwenderprogramm untersucht werden kann. Weitere
Informationen zu diesen Tags finden Sie in
Feldseitige Ausgangsprüfung
Die feldseitige Ausgangsprüfung zeigt an, dass die vom Modul verarbeiteten
Logikbefehle auf der Stromseite eines Schaltgeräts korrekt dargestellt werden.
Diese Funktion bestätigt somit für jeden Ausgangspunkt, dass der Ausgang
eingeschaltet wurde, wenn ein entsprechender EIN-Befehl ausgegeben wurde.
Das Diagnose-Ausgangsmodul kann einer Steuerung melden, dass es einen
Befehl empfangen hat und ob der Befehl vom feldseitigen Gerät, das an das
Modul angeschlossen ist, ausgeführt wurde. Beispielsweise prüft das Modul
bei Anwendungen, die eine Bestätigung der korrekten Ausführung der
Prozessorbefehle durch das Modul erfordern, den feldseitigen Zustand und
vergleicht diesen mit dem systemseitigen Zustand.
Für diese Funktion ist ein entsprechendes Tag verfügbar, das im Fall eines
Fehlers im Anwenderprogramm untersucht werden kann. Weitere
Informationen zu diesen Tags finden Sie in
Wenn ein Ausgang nicht überprüft werden kann, wird ein Fehler auf
Punktebene an die Steuerung gesendet.
Gehen Sie zum Aktivieren der feldseitigen Ausgangsprüfung wie folgt vor.

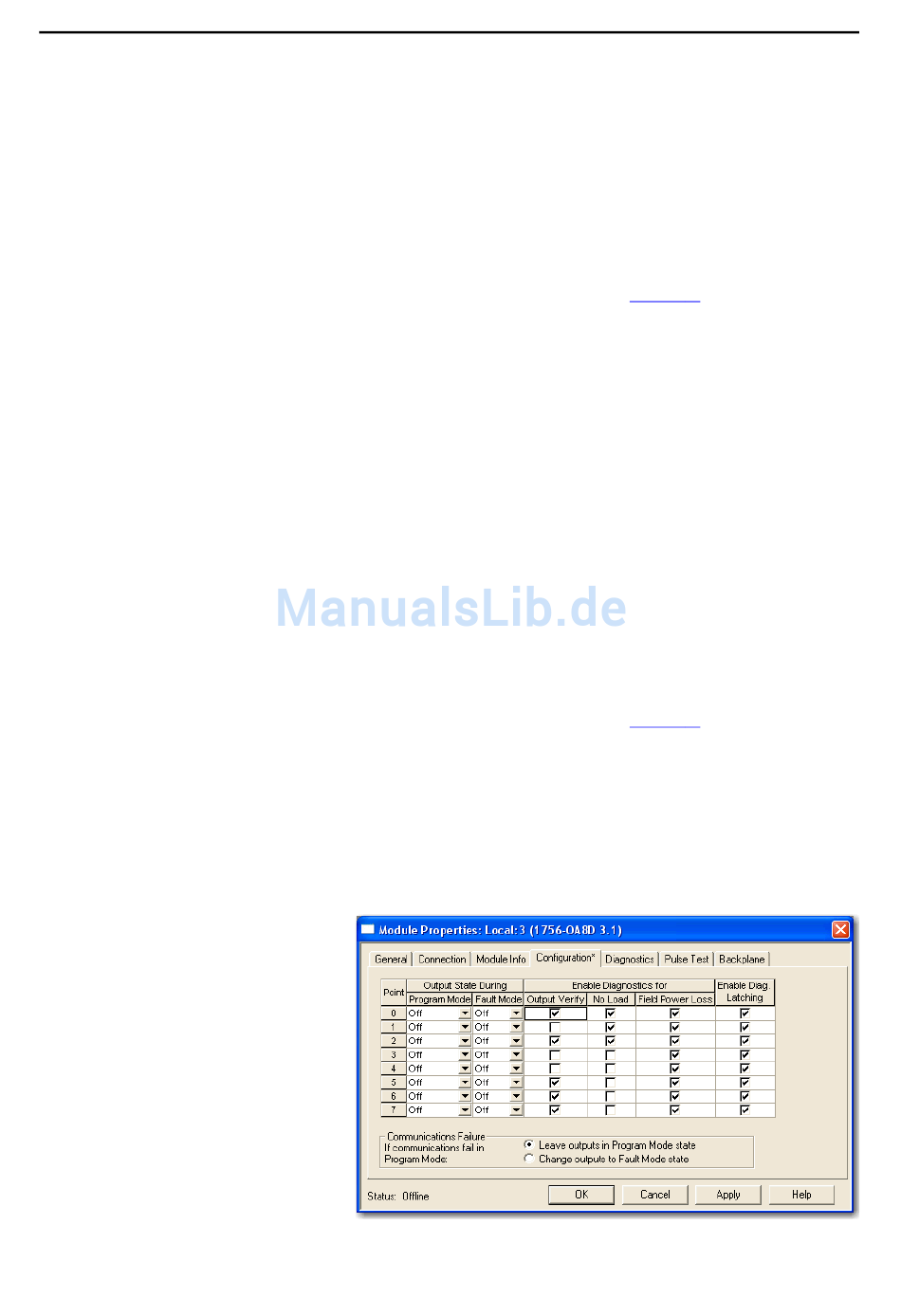

1. Klicken Sie im Dialogfeld „Module Properties" auf die Registerkarte
„Configuration".
