Kapitel 2
Funktionsweise der digitalen E/A-Module im ControlLogix-System

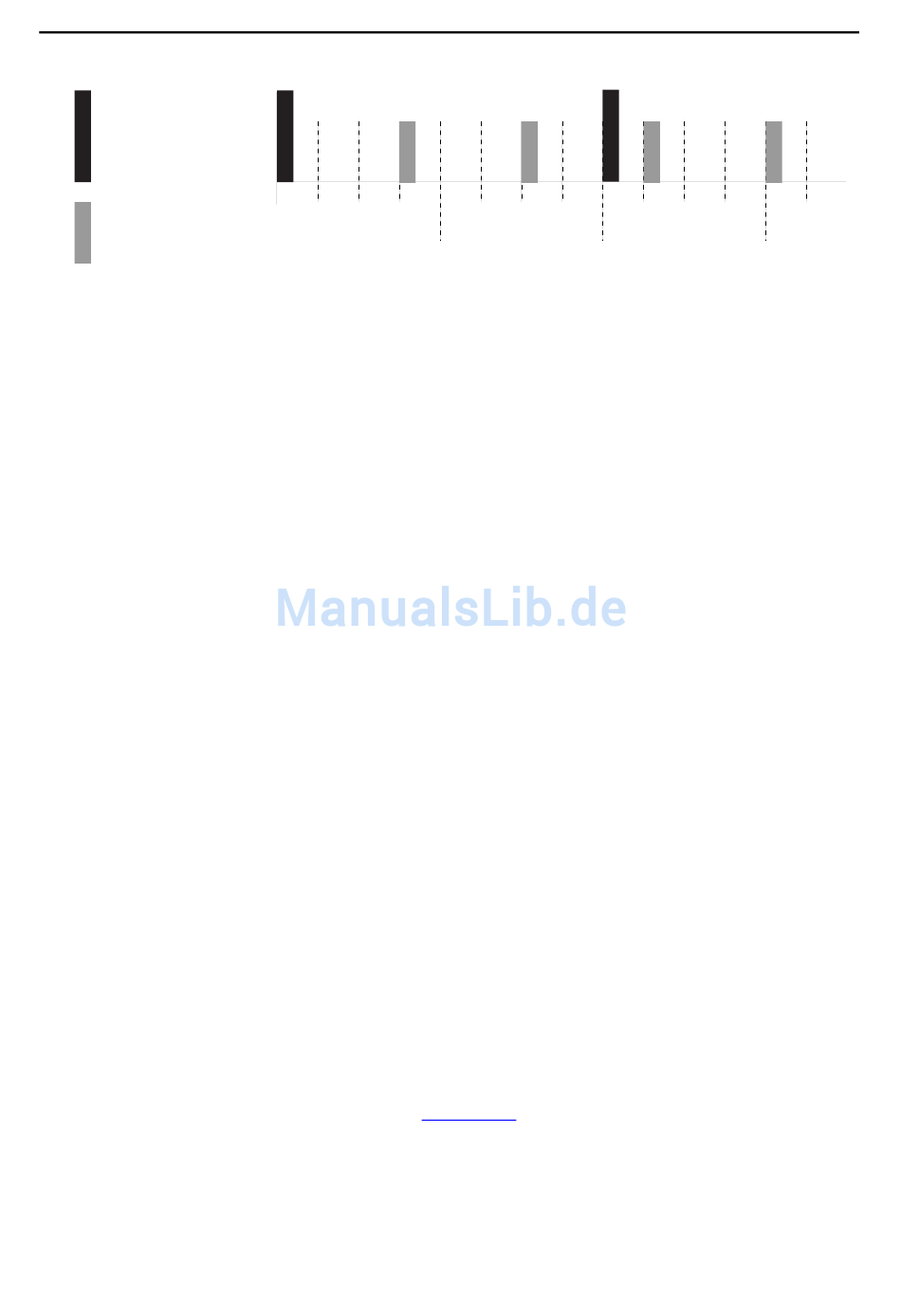

= COS-Multicast-Übertragung
= RPI-Multicast-Übertragung
28
250
500
750
1250
1 Sekunde
Da die RPI- und die COS-Funktion asynchron zur Programmabtastung
ausgeführt werden, kann während der Programmabtastung an einem Eingang
eine Zustandsänderung auftreten. Um dies zu verhindern, muss der Punkt
gepuffert werden. Zum Puffern des Punkts können Sie die Eingangsdaten aus
den Eingangsdaten-Tags in eine andere Struktur kopieren und die Daten aus
dieser Struktur verwenden.
Wenn die COS-Funktion aktiviert ist und sich das Modul im gleichen
TIPP
Chassis wie die Steuerung mit Verwaltungsrechten befindet, sollte zur
Minimierung des Datenverkehrs und zur Reduzierung der belegten
Bandbreite ein größerer RPI-Wert verwendet werden.
Auslösen von Ereignis-Tasks
Bei entsprechender Konfiguration können digitale ControlLogix-
Eingangsmodule eine Ereignis-Task auslösen. Die Ereignis-Task ermöglicht
die sofortige Ausführung eines Logikteils, wenn ein Ereignis auftritt oder
neue Daten empfangen werden.
Das digitale ControlLogix-E/A-Modul kann Ereignis-Tasks bei jeder
Zustandsänderung von Moduleingangsdaten auslösen. Folgende Punkte sind
beim Auslösen von Ereignis-Tasks mit einem digitalen Eingangsmodul zu
beachten:
• Eine Ereignis-Task kann jeweils nur von einem Eingangsmodul
ausgelöst werden.
• Eingangsmodule lösen die Ereignis-Task basierend auf der COS-
Konfiguration des Moduls aus. Die COS-Konfiguration bestimmt, bei
welchen Punkten das Modul beim Ein- oder Ausschalten Daten generiert.
Durch diese Generierung von Daten wird die Ereignis-Task ausgelöst.
• Normalerweise wird die COS-Funktion nur für einen Punkt des Moduls
aktiviert. Wenn Sie die COS-Funktion für mehrere Punkte aktivieren,
kann es zu einer Tasküberlappung der Ereignis-Task kommen.
Weitere Informationen zu Ereignis-Tasks finden Sie in „Logix5000-
Steuerungen – Tasks, Programme und Routinen – Programmierhandbuch"
(Publikation 1756-PM005).
