Für die Konfiguration der Zeitstempelfunktion pro Punkt stehen drei
Optionen zur Auswahl:
• Zeitstempelfunktion aktiviert ohne Sperrung (Standardkonfiguration)
• Zeitstempelfunktion aktiviert mit Sperrung
• Zeitstempelfunktion deaktiviert
Gehen Sie zum Konfigurieren der Zeitstempelfunktion pro Punkt und
Aktivieren der COS-Funktion wie folgt vor.
1. Klicken Sie im Dialogfeld „New Module" auf „Change", um das
Dialogfeld „Module Definition" anzuzeigen.

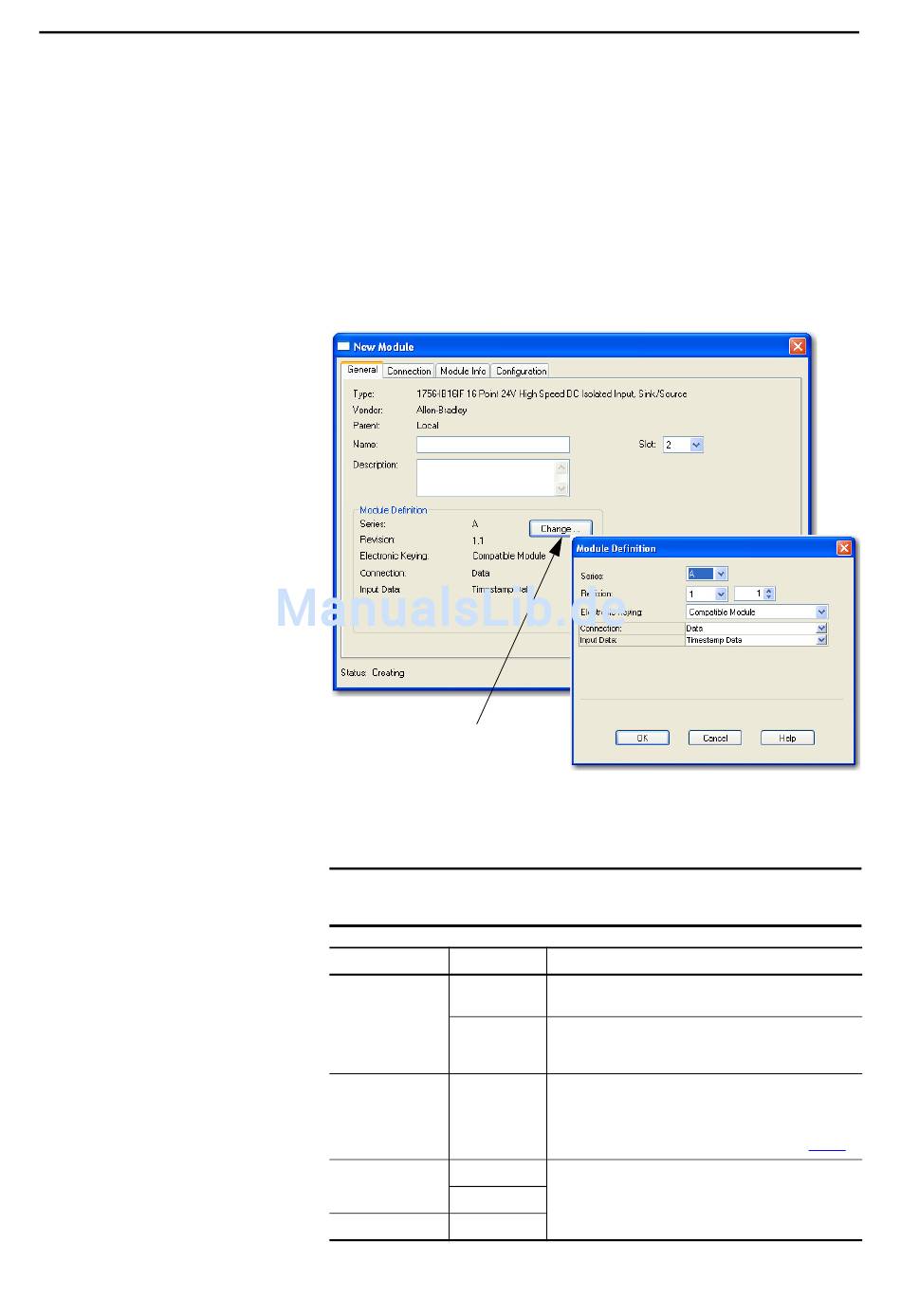

Das Dialogfeld „Module Definition"
wird geöffnet.
2. Wählen Sie anhand der Informationen in der folgenden Tabelle ein
Verbindungsformat und einen Eingangsdatentyp in den Pulldown-
Menüs „Connection" und „Input Data" aus.
Wählen Sie zum Aktivieren der Zeitstempelfunktion den Eingangsdatentyp
WICHTIG
„Timestamp Data" aus.
Verbindungsformat Eingangsdaten
Data Timestamp Data
Data
Data with Event Timestamp Data
Listen-Only Timestamp Data
Data
Listen Only with Event Timestamp Data
Rockwell Automation-Publikation 1756-UM058H-DE-P – Mai 2015
Zurückgegebene Daten
Das Modul gibt Eingangsdaten mit COS-Zeitstempeln in der
CIP Sync-Systemzeit zurück.
Das Modul gibt Eingangsdaten ohne COS-Zeitstempel zurück.
Dieses Format eignet sich, wenn der maximale Durchsatz
benötigt wird und keine Zeitstempel erforderlich sind.
Es werden zwei Eingangsverbindungen verwendet:
• Verbindung zum Zurückgeben von Eingangsdaten mit
COS-Zeitstempeln in der CIP Sync-Systemzeit.
• Verbindung zum Initiieren von Ereignis-Tasks. Siehe
Für diese Formate gilt die gleiche Definition wie für die obigen
Optionen, der einzige Unterschied besteht darin, dass es sich um
Listen-Only-Verbindungen handelt.
Seite 87.
