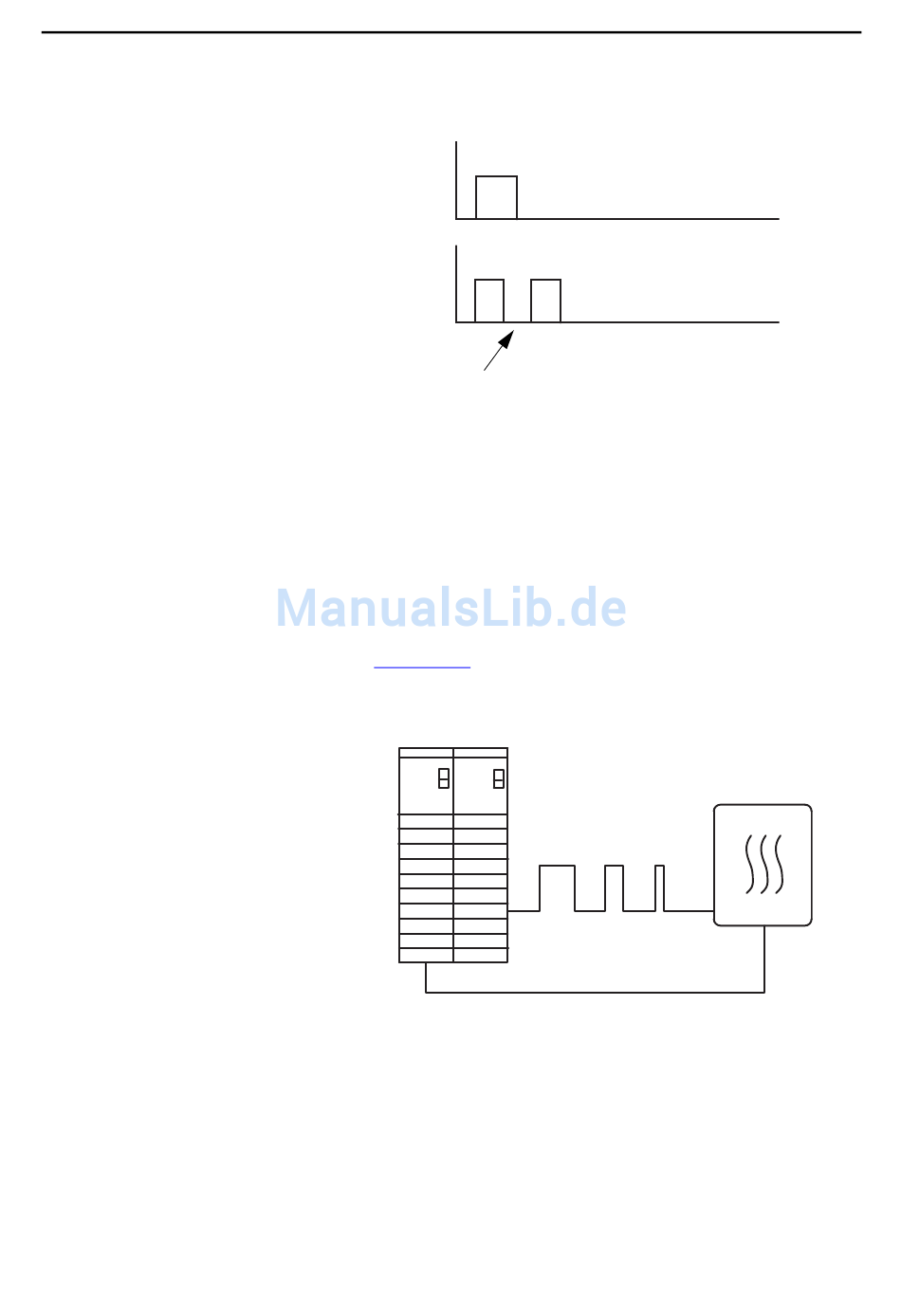

Abbildung 15 - PWM-Zyklusbegrenzung mit der Option „Execute All Cycles"
Ausgangslogik
Ausgangszustand
Es werden beide Zyklen ausgeführt, obwohl die Ausgangslogik
vor dem Erreichen der Zyklusbegrenzung ausschaltet.
„Minimum On Time" (Min. Einschaltzeit), „Extend Cycle" (Zyklus verlängern) und „Stagger
Output" (Ausgang staffeln)
Die Konfigurationsoptionen „Minimum On Time", „Extend Cycle" und
„Stagger Output" eignen sich für zeitproportionale Steuerungsanwendungen
wie z. B. die Temperatursteuerung. Bei diesen Anwendungen wird die Ist-
Temperatur durch PID-Berechnungen mit dem gewünschten Sollwert
verglichen und die PWM-Einschaltzeit für ein Heizelement in Echtzeit
verändert, um die Temperatur zu regulieren, bis der Sollwert erreicht ist
(siehe
Abbildung
16).
Abbildung 16 - Pulsweitenmodulation für zeitproportionale Steuerung
Rockwell Automation-Publikation 1756-UM058H-DE-P – Mai 2015
Leistungsmerkmale schneller Module
Durch die PID-Berechnung
ermittelte variable PWM-
Einschaltzeit
Temperaturfeedback an Analogeingang
Kapitel 5
Beheiztes Gefäß
95
