Hinweise zur Schaltschrankgröße bei Verwendung eines
extratiefen Gehäuses
Bei der Verwendung des extratiefen Gehäuses (Bestellnummer 1756-TBE)

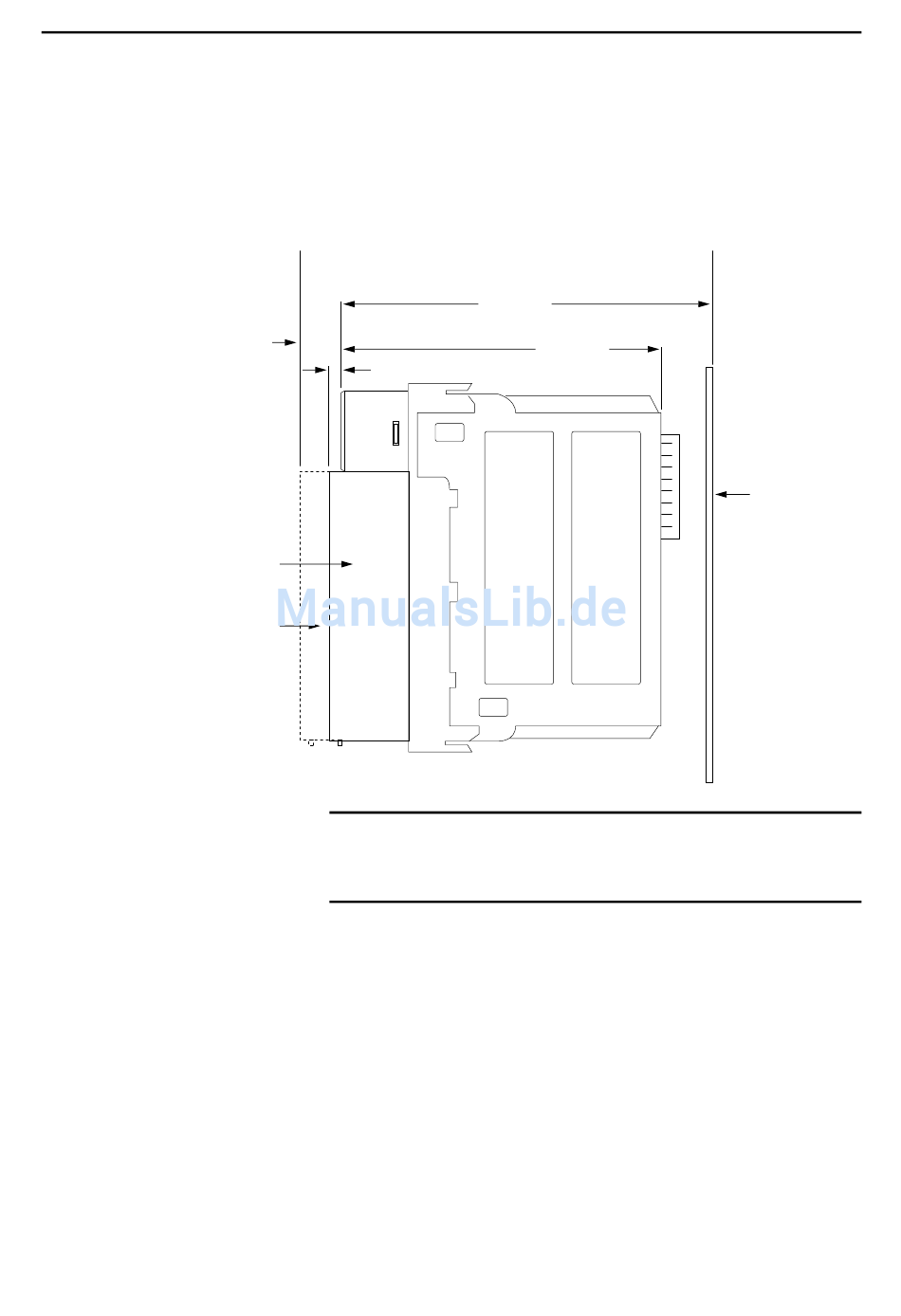

ist auch die Tiefe des E/A-Moduls größer. Das folgende Diagramm zeigt die
unterschiedlichen Tiefen eines E/A-Moduls mit Standardgehäuse und
extratiefem Gehäuse.
Abmessungen in mm
12,7
Standardgehäuse
Extratiefes Gehäuse
WICHTIG
Rockwell Automation-Publikation 1756-UM058H-DE-P – Mai 2015
144,73
3,18
Tiefe von der Vorderseite des Moduls bis zur Rückwand des Chassis:
• Standardgehäuse = 147,91 mm
• Extratiefes Gehäuse = 157,43 mm
Installieren von ControlLogix-E/A-Modulen
131,75
Kapitel 6
Rückwand des
ControlLogix-Chassis
