Verwenden der Kontaktplanlogik zur Ausführung von Runtime-Diensten und Neukonfiguration

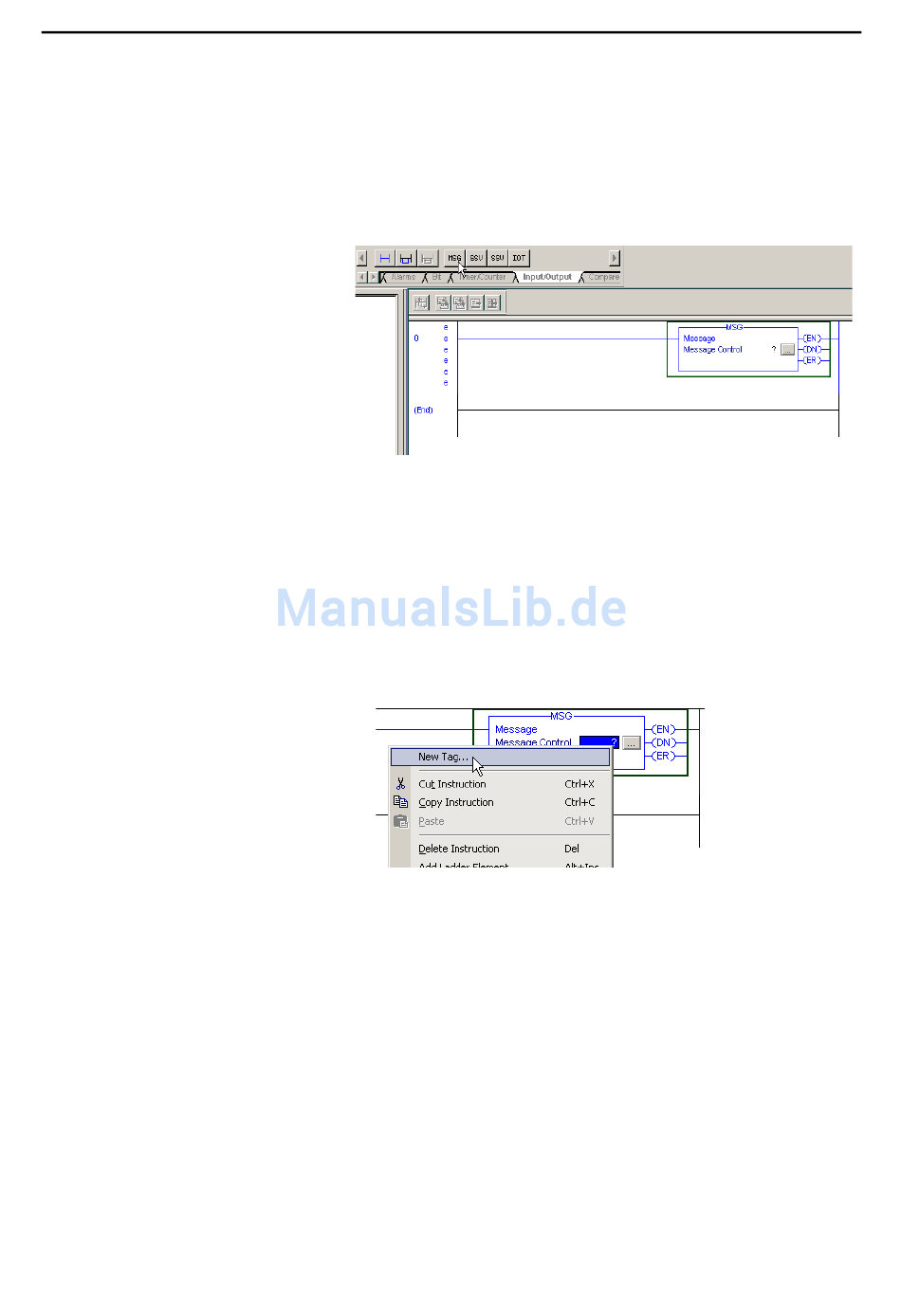

Auf der rechten Seite des Softwareprogramms RSLogix 5000 wird eine
Grafik angezeigt, die aussieht wie ein Kontaktplan mit Strompfaden.
Sie hängen an die Strompfade einen Laufzeitdienst an, wie z. B. einen
Nachrichtenbefehl, und laden anschließend die Informationen auf eine
Steuerung herunter.
Das „e" auf der linken Seite des Strompfads zeigt an, dass sich der
Strompfad im Bearbeitungsmodus befindet.
3. Klicken Sie in der Befehlssymbolleiste auf MSG (Schaltfläche für
Nachrichtenbefehl).
Das MSG-Symbol finden Sie unter den Formaten auf der
Registerkarte „Input/Output" der Befehlssymbolleiste.
Sie können ein Befehlssymbol auch per Drag-and-Drop auf einen
Strompfad ziehen. Wenn eine gültige Position für den Befehl im
Strompfad erkannt wird, wird ein grüner Punkt angezeigt.
4. Klicken Sie mit der rechten Maustaste auf das Fragezeichen im Feld
„Message Control", um ein Pulldown-Menü zu öffnen.
Rockwell Automation-Publikation 1756-UM058H-DE-P – Mai 2015
Anhang C
203
