Kapitel 1
Was sind digitale ControlLogix-E/A-Module?
1
16

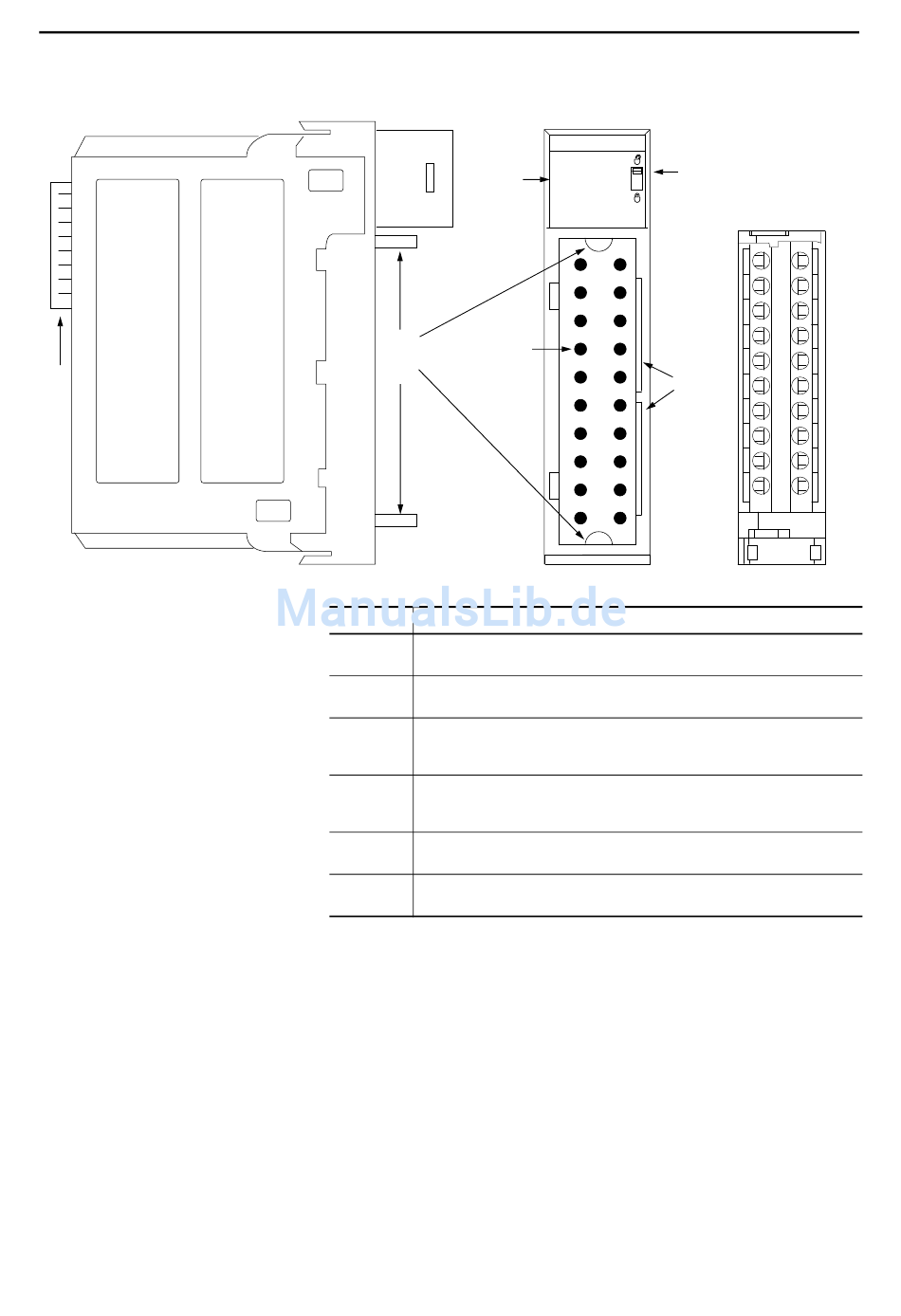

Abbildung 1 - Komponenten
2
Komponente Beschreibung
1
Backplane-Anschluss – Schnittstelle für das ControlLogix-System, über die das Modul an die
Backplane angeschlossen wird.
2
Obere und untere Führung – Die Führungen erleichtern die Montage der abnehmbaren
Klemmenleiste bzw. des Schnittstellenmoduls auf das Modul.
3
Statusanzeigen – Anzeigen für den Status der Kommunikationsverbindung, der
Funktionsfähigkeit des Moduls und der Eingangs-/Ausgangsgeräte. Die Anzeigen erleichtern
die Fehlersuche und -behebung.
4
Kontaktstifte – Über diese Stifte werden Ein-/Ausgänge, Stromversorgung und Masse unter
Verwendung einer abnehmbaren Klemmenleiste oder eines Schnittstellenmoduls an das
Modul angeschlossen.
5
Verriegelungslasche – Mit der Verriegelungslasche wird die abnehmbare Klemmenleiste
bzw. das Schnittstellenmodul auf dem Modul befestigt, um die Verdrahtung zu sichern.
6
Steckplätze zur Codierung – Mechanische Codierung der abnehmbaren Klemmenleiste zur
Vermeidung einer falschen Verdrahtung des Moduls.
Rockwell Automation-Publikation 1756-UM058H-DE-P – Mai 2015
DC OUTPUT
3
O
ST
0 1 2 3 4 5 6 7
K
4
5
Abnehmbare Klemmenleiste
6
40200-M
