Standardmäßig ist die Pulsweitenmodulation so konfiguriert, dass die
Impulsfolge fortgesetzt wird, bis die Ausgangslogik ausschaltet. Wenn die
Ausgangslogik ausschaltet, wird die Impulsfolge sofort beendet.
Die Ausgangslogik in
BEISPIEL
dann in der Mitte des letzten Impulses aus. Obwohl die PWM-Einschaltzeit
auf 0,5 Sekunden festgelegt ist, ist der letzte Impuls nur für 0,25 Sekunden
aktiv, da er beim Ausschalten der Ausgangslogik abgebrochen wird.

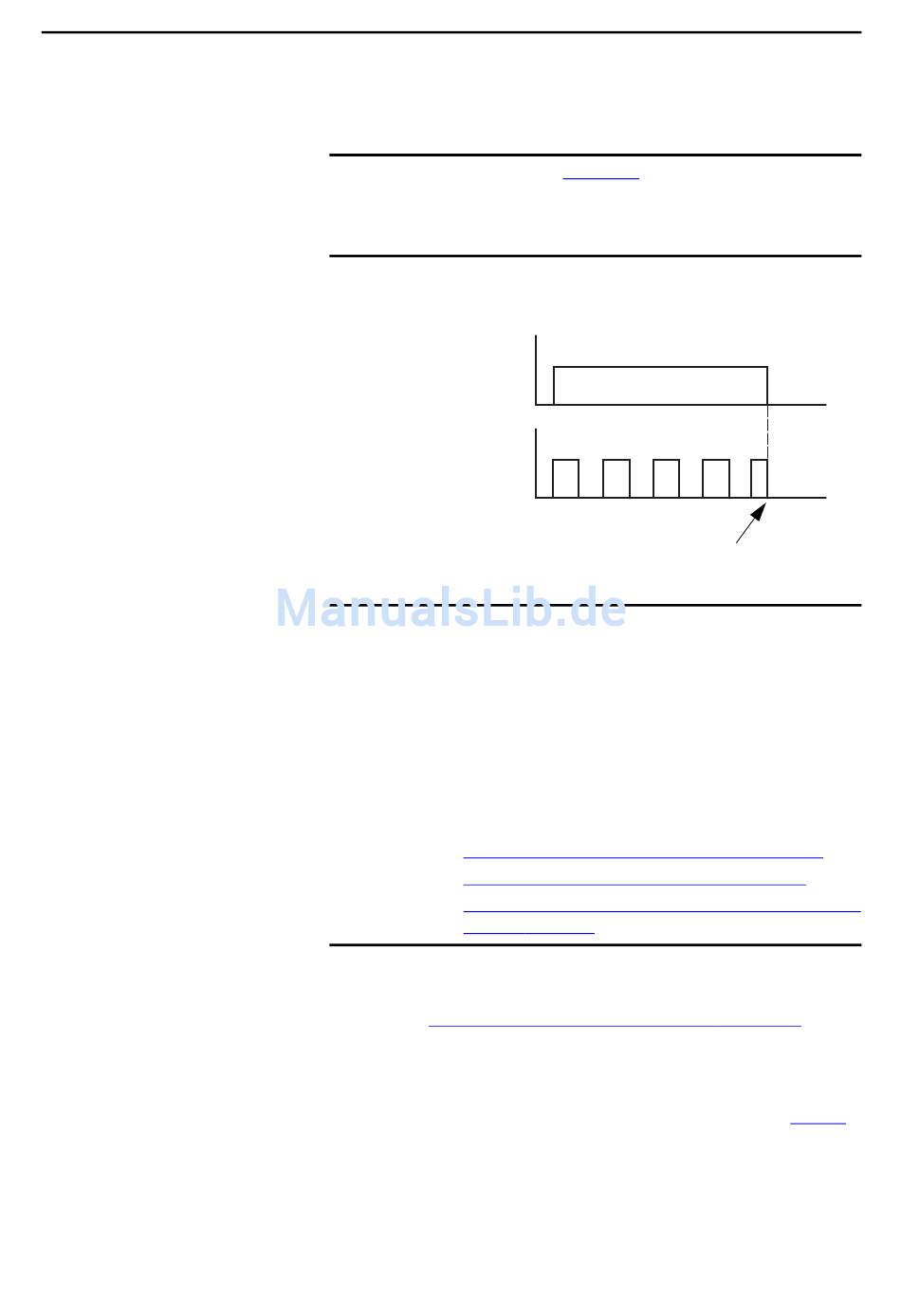

Abbildung 13 - Pulsweitenmodulation mit abgebrochenem Impuls
Ausgangslogik
Ausgangszustand
Die für das Modul konfigurierten Programm-Modus- und
WICHTIG
Fehlermoduszustände überschreiben den Zustand des PWM-Ausgangs,
sofern der Punkt nicht zum Halten des letzten Zustands im Programm-
Modus oder Fehlermodus konfiguriert ist. Ist der Punkt zum Halten des
letzten Zustands konfiguriert, während sich der Ausgang momentan im
EIN-Zustand befindet, verwendet der Ausgang die Pulsweitenmodulation
weiter, bis die PWM-Zyklusbegrenzung erreicht wird, das Modul den
Programm- oder Fehlermodus verlässt oder der Ausgang zu einem
Endzustand übergeht.
Weitere Informationen finden Sie in folgenden Abschnitten:
•
Auf Punktebene konfigurierbare Ausgangszustände auf Seite 50
•
Programmierbare Fehlerzustandsverzögerungen auf Seite 90
•
„Cycle Limit" (Zyklusbegrenzung) und „Execute All Cycles" (Alle Zyklen
ausführen) auf Seite 94
Sie können die PWM-Standardkonfiguration für jeden der 16 Ausgänge
eines Moduls ändern, um die Impulsfolge eines Ausgangs zusätzlich zu
steuern (siehe
Konfiguration der Pulsweitenmodulation auf Seite
Folgende Konfigurationsoptionen sind verfügbar:
• „Cycle Limit" und „Execute All Cycles" (siehe folgenden Abschnitt)
• „Minimum On Time" (Min. Einschaltzeit), „Extend Cycle" (Zyklus
verlängern) und „Stagger Output" (Ausgang staffeln) (siehe
Rockwell Automation-Publikation 1756-UM058H-DE-P – Mai 2015
Leistungsmerkmale schneller Module
Abbildung 13
schaltet für 4,25 Sekunden ein und
Ausgangslogik ist für 4,25 Sekunden eingeschaltet.
Der letzte Impuls wird beim Ausschalten
der Ausgangslogik abgebrochen.
Kapitel 5
98).
Seite
95)
93
