Anschlussübersicht
Schnittstellenmodule (IFMs) der 1492-Serie
für digitale E/A-Module
Anstatt abnehmbare Klemmenleisten (RTBs) zu kaufen und die Drähte
selbst anzuschließen, können Sie auf ein Verdrahtungssystem zugreifen, das
über vorverdrahtete und geprüfte Kabel an E/A-Module angeschlossen wird.
Die amtliche Zulassung gilt nur für ControlLogix-Systeme mit den
WICHTIG
abnehmbaren ControlLogix-Klemmenleisten (1756-TBCH, 1756-TBNH,
1756-TBSH und 1756-TBS6H). Für Anwendungen, die eine Zertifizierung
des ControlLogix-Systems mit anderen Verdrahtungsabschlussmethoden
erfordern, ist möglicherweise eine anwendungsspezifische Zulassung der
Zertifizierungsstelle erforderlich.

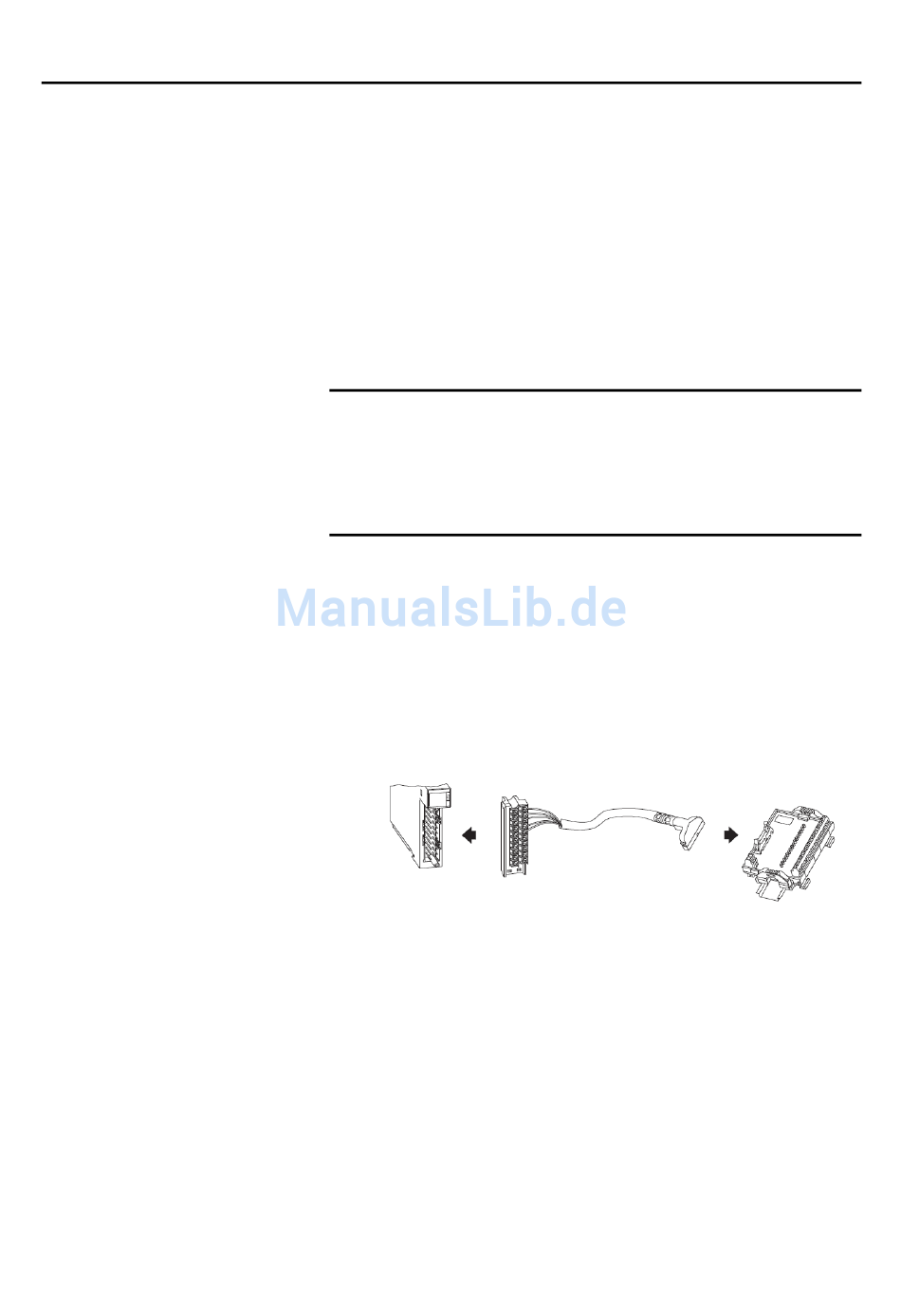

Die Kombinationen enthalten Folgendes:
• Schnittstellenmodule (IFMs) werden auf DIN-Schienen montiert,
um die Ausgangsklemmenblöcke für das E/A-Modul bereitzustellen.
Verwenden Sie die Schnittstellenmodule mit den vorverdrahteten
Kabeln, mit denen das E/A-Modul mit dem Schnittstellenmodul
verbunden wird.
E/A-Modul
• Vorverdrahtete Kabel sind farblich codierte Leiter, die an eine
Standardklemmenleiste angeschlossen werden. Das andere Ende des
Kabelsatzes ist eine abnehmbare Klemmenleiste, die in die Vorderseite
des E/A-Moduls gesteckt wird. Für alle vorverdrahteten Kabel werden
Drähte mit einem Durchmesser von 0,326 mm
Rockwell Automation-Publikation 1756-UM058H-DE-P – Mai 2015
Vorverdrahtetes Kabel
2
(22 AWG) verwendet.
G
Anhang
Schnittstellenmodul
227
