Anhang C
Verwenden der Kontaktplanlogik zur Ausführung von Runtime-Diensten und Neukonfiguration
RSLogix 5000, Version 9.00.00 oder früher
Tabelle 56 - Beziehung zwischen den Parametern im Dialogfeld „Message Configuration"
RSLogix 5000, Version 9.00.00
oder früher
Service Code
Object Type
Object ID
Object Attribute
206

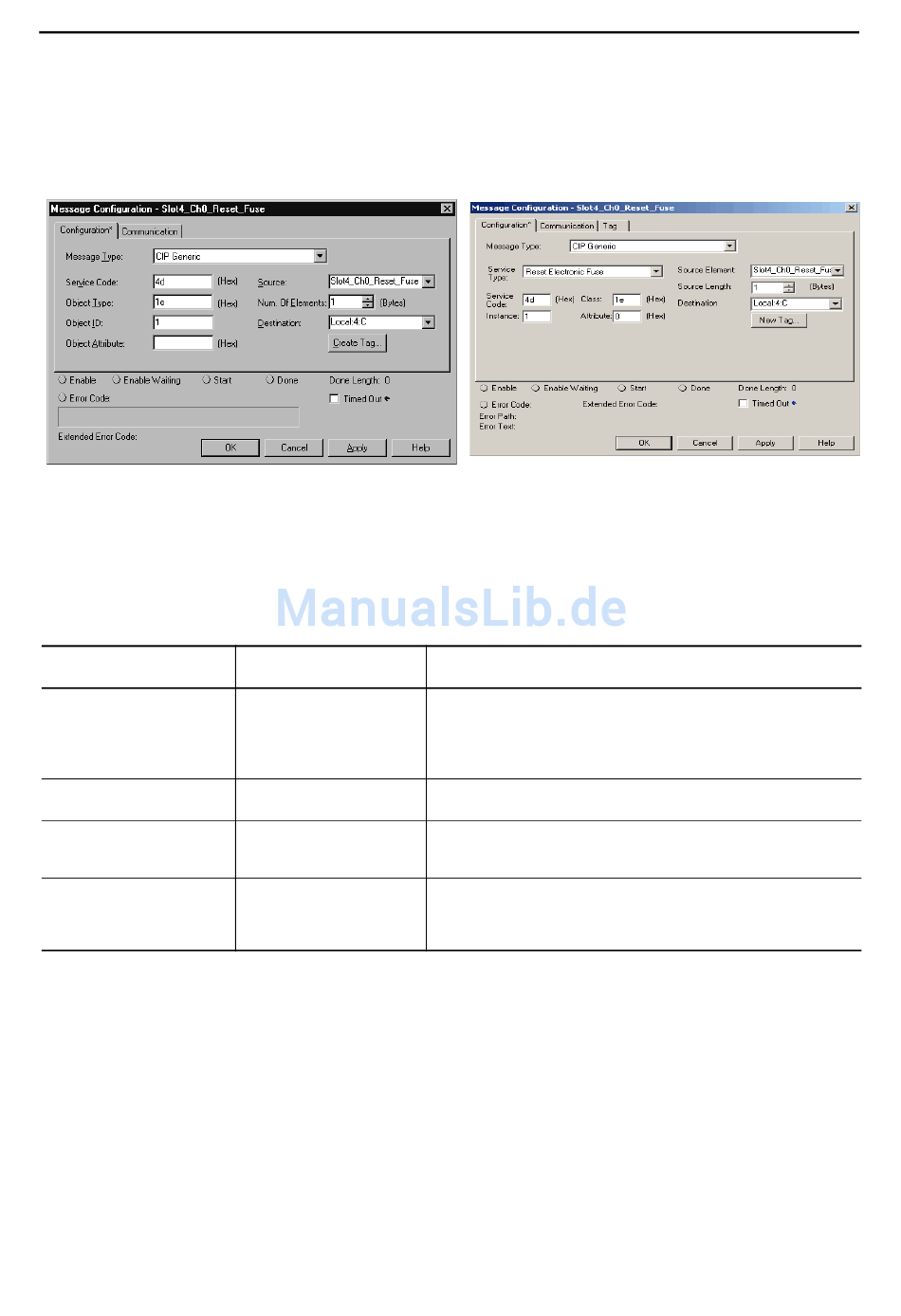

Registerkarte „Configuration"
Die Registerkarte „Configuration" enthält Informationen zum Typ und Ziel
des auszuführenden Moduldiensts.
In der folgenden Tabelle ist die Beziehung zwischen den Feldern in den oben
angeführten Dialogfeldern beschrieben. Trotz der unterschiedlichen
Eingabefelder sind z. B. beide Dialogfeldbeispiele zum Senden einer
Nachricht zum Zurücksetzen einer elektronischen Sicherung (Moduldienst)
in Kanal 0 eines Moduls 1756-OA8D (Ziel des Diensts) konfiguriert.
RSLogix 5000, Version 10.07.00
oder höher
Service Type
Class
Instance
Attribute
Rockwell Automation-Publikation 1756-UM058H-DE-P – Mai 2015
RSLogix 5000, Version 10.07.00 oder höher
Beschreibung
Definiert den Typ des auszuführenden Moduldiensts, z. B. eine Zurücksetzung.
Hinweis: In Version 10.07.00 oder höher können Sie den Diensttyp in einem Pulldown-
Menü auswählen. Für die Parameter „Service Code", „Instance", „Class" und „Attribute" gibt
die Software basierend auf dem ausgewählten Diensttyp Standardwerte vor. Alle Werte
werden im Hexadezimalformat angegeben.
Das Objekt, an das eine Nachricht gesendet wird, z. B. das Geräteobjekt oder ein diskreter
Ausgangspunkt.
Jedes Objekt kann über mehrere Instanzen verfügen. Ein diskreter Ausgang kann z. B. über
16 Punkte oder Instanzen verfügen, an die eine Nachricht gesendet werden kann. Dieser
Parameter gibt die Instanz an.
Gibt die genaue Adresse für die Nachricht an. Für einen Analogeingang können mehrere
Alarme vorliegen. Mit diesem Attribut können Sie daher einen bestimmten Alarm quittieren
und die anderen Alarme ausschließen. Wenn kein Attribut angegeben wird
(Standardwert 0), wird der Dienst auf alle Attribute der Klasse/Instanz angewendet.
