Codieren der abnehmbaren
Klemmenleiste
Codieren Sie die abnehmbare Klemmenleiste (RTB), um zu verhindern, dass
versehentlich die falsche Verdrahtung in der abnehmbaren Klemmenleiste an
das Modul angeschlossen wird. Keil- und U-förmige Bänder werden manuell in
die abnehmbare Klemmenleiste und das Modul eingesetzt. Dadurch wird
verhindert, dass eine verdrahtete abnehmbare Klemmenleiste versehentlich in
ein Modul eingesetzt wird, das nicht der Positionierung der entsprechenden
Laschen entspricht.
Codieren Sie Positionen am Modul, die nicht codierten Positionen an der
abnehmbaren Klemmenleiste entsprechen. Wenn Sie z. B. ein U-förmiges
Codierband in Steckplatz 4 des Moduls platzieren, können Sie in
Steckplatz 4 der abnehmbaren Klemmenleiste keine keilförmige Lasche
verwenden. Andernfalls lässt sich die Klemmenleiste nicht auf dem Modul
anbringen. Es wird daher empfohlen, ein eindeutiges Codierungsmuster für
jeden Steckplatz im Chassis zu verwenden.
Gehen Sie zum Codieren der abnehmbaren Klemmenleiste wie folgt vor.

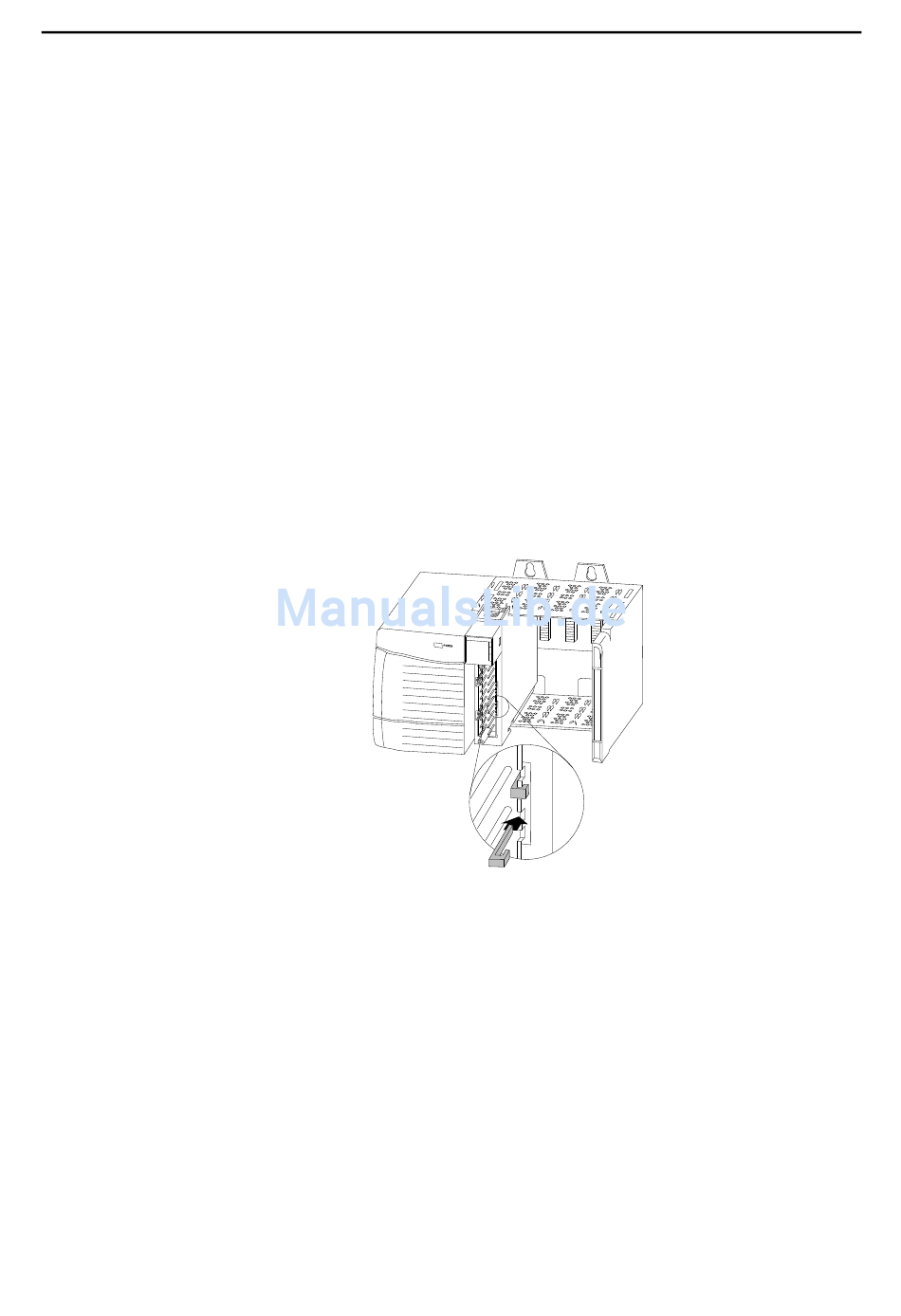

1. Stecken Sie zum Codieren des Moduls das U-förmige Band mit der
längeren Seite an den Klemmen ein.
2. Drücken Sie das Band auf das Modul, bis es einrastet.
Rockwell Automation-Publikation 1756-UM058H-DE-P – Mai 2015
Installieren von ControlLogix-E/A-Modulen
Kapitel 6
20850-M
107
