Zusammensetzen der
abnehmbaren
Klemmenleiste und des
Gehäuses

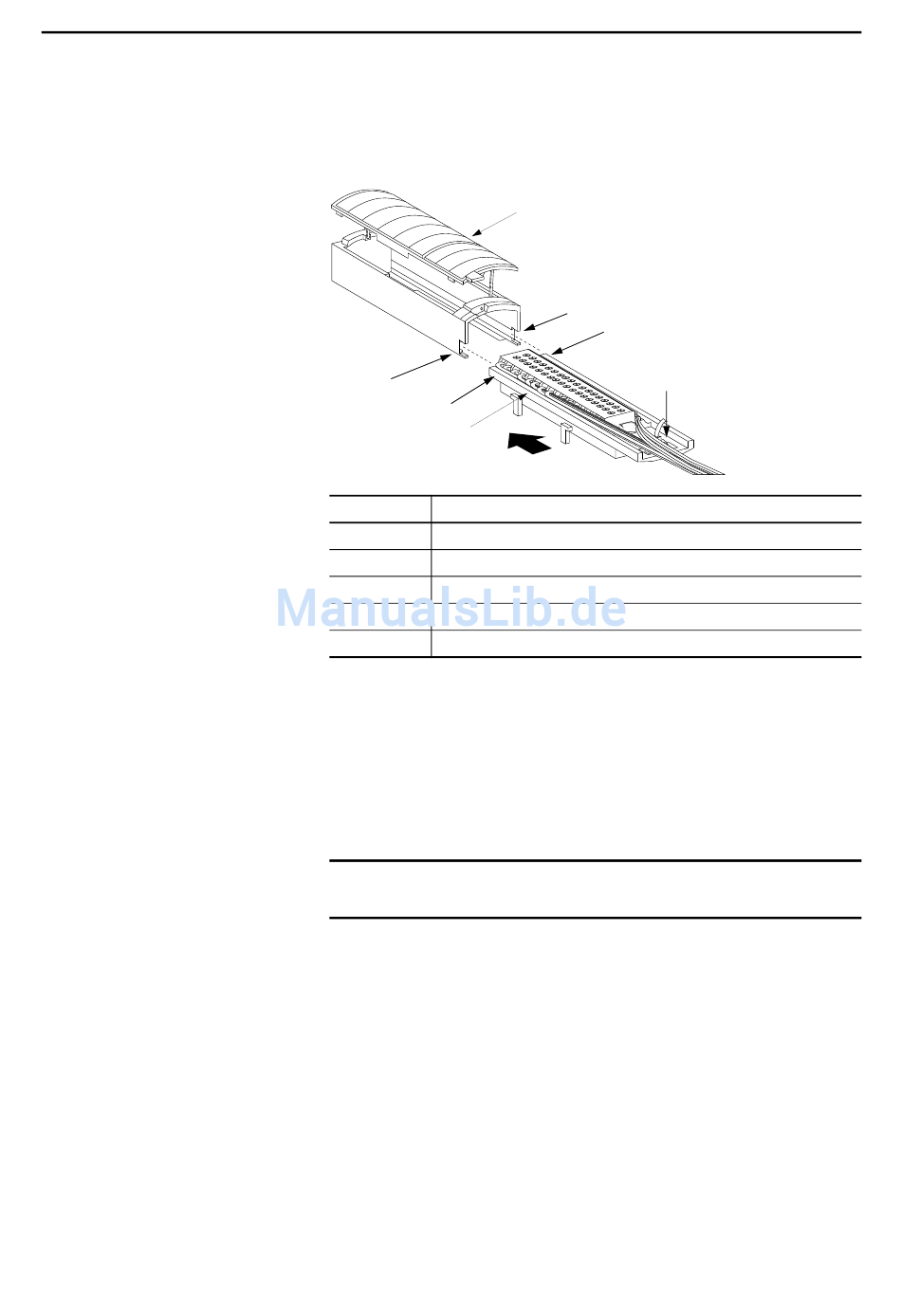

Die verdrahtete abnehmbare Klemmenleiste wird auf dem Modul durch eine
abnehmbare Gehäuseabdeckung geschützt. Die einzelnen Elemente der
abnehmbaren Klemmenleiste mit der Bestellnummer 1756-TBCH
(siehe folgendes Beispiel) sind in der Tabelle angegeben.
2
3
4
Element Beschreibung
1 Gehäuseabdeckung
2 Nut
3 Seitenkante der abnehmbaren Klemmenleiste
4 Abnehmbare Klemmenleiste
5 Zugentlastungsbereich
Gehen Sie zum Zusammensetzen der abnehmbaren Klemmenleiste und des
Gehäuses wie folgt vor.
1. Richten Sie die Nuten an der Unterseite der Gehäuseseiten mit den
Seitenkanten der abnehmbaren Klemmenleiste aus.
2. Schieben Sie die abnehmbare Klemmenleiste in das Gehäuse, bis sie
einrastet.
Verwenden Sie ein extratiefes Gehäuse (Bestellnummer 1756-TBE),
WICHTIG
wenn bei einer Anwendung mehr Platz für Drähte erforderlich ist.
Rockwell Automation-Publikation 1756-UM058H-DE-P – Mai 2015
Installieren von ControlLogix-E/A-Modulen
1
2
3
5
