Tags für schnelle
Eingangsmodule
Die schnellen ControlLogix-Eingangsmodule 1756-IB16IF verfügen über
vier Arten von Tags:
• Konfigurations-Tags – Eine Datenstruktur, die beim Einschalten von
der Steuerung an das E/A-Modul gesendet wird.
• Eingangsdaten-Tags – Eine Datenstruktur, die den aktuellen
Betriebsstatus des Moduls enthält und kontinuierlich vom E/A-Modul
an die Steuerung oder ein Peer-Modul im Listen-Only-Modus
gesendet wird.
• Ausgangsdaten-Tags – Eine Ausgangsdatenstruktur, die vom
Eingangsmodul verarbeitet wird.
Bei RSLogix 5000, Version 18.02.00 und 19.01.00, werden Ausgangsdaten-
WICHTIG
Tag-Informationen nur im angeforderten Paketintervall, das während der
Konfiguration festgelegt wurde, an das Modul 1756-IB16IF gesendet.
Verwenden Sie einen unmittelbaren Ausgangsbefehl (IOT), um optimale
Leistung zu erzielen.

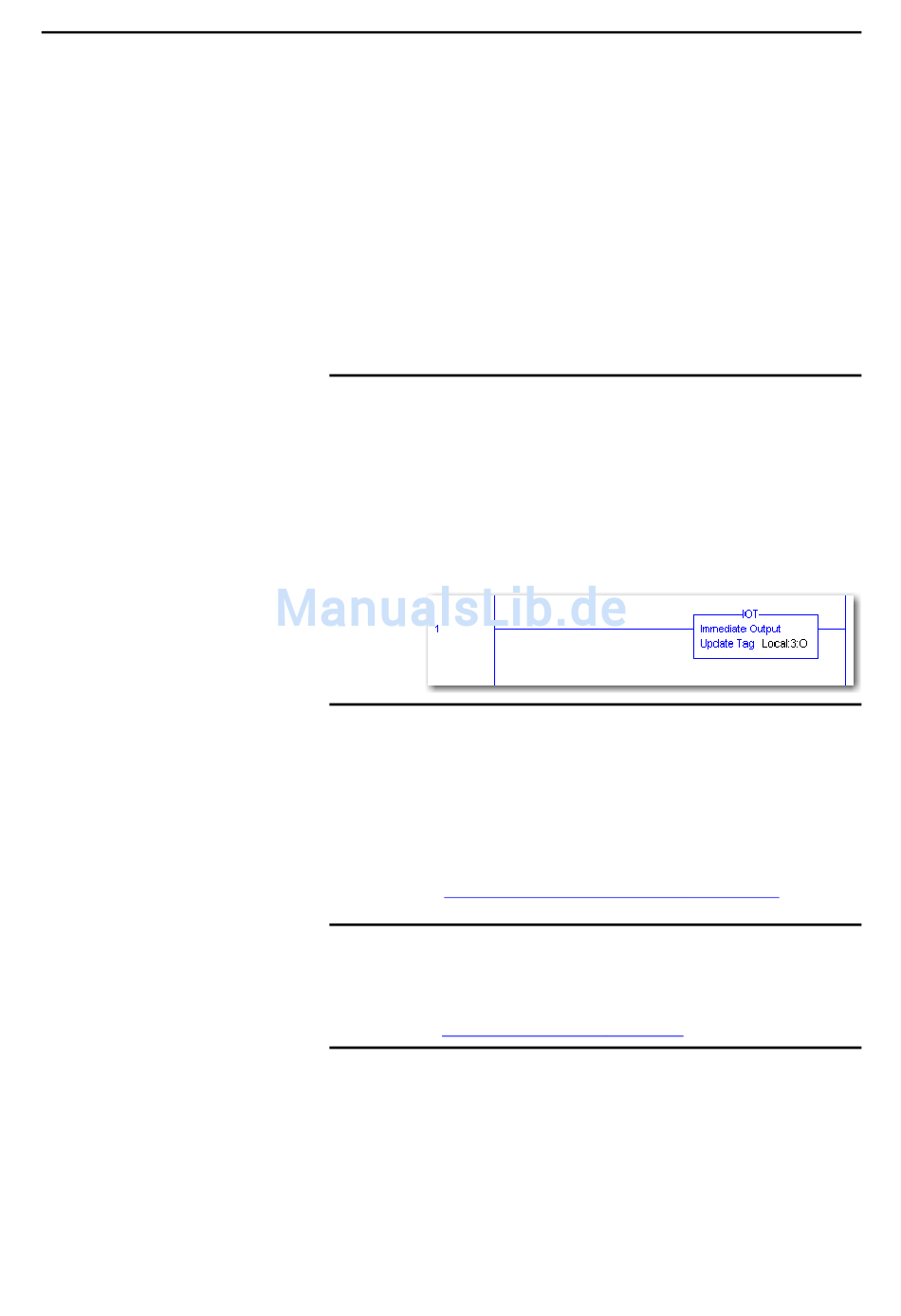

Der unten dargestellte Strompfad enthält z. B. einen IOT-Befehl für ein
schnelles Eingangsmodul in Steckplatz 3. Fügen Sie der letzten Routine
in der Haupttask einen ähnlichen Strompfad hinzu, um eine normale
Verarbeitung von Ausgangsdaten-Tags zu simulieren.
• Ereignisdaten-Tags – Eine Ereignisdatenstruktur, die den aktuellen
Betriebsstatus des Moduls enthält und kontinuierlich vom E/A-Modul
an die Steuerung oder ein Modul im Listen-Only-Modus gesendet wird.
Schnelle Eingangsmodule verwenden Datenstrukturen mit Datenfeldern.
Datenstrukturen mit Datenfeldern unterscheiden sich von den flachen
Datenstrukturen anderer digitaler E/A-Module. Weitere Informationen
finden Sie unter
Datenstrukturen mit Datenfeldern auf Seite
Die Spalte „Moduldefinition" in den folgenden Tabellen enthält die zum
WICHTIG
Erstellen des entsprechenden Tags erforderlichen Kombinationen von
Verbindungstyp und Eingangsdatentyp. Weitere Informationen zum
Festlegen von Verbindungs- und Eingangsdatentypen finden Sie unter
Erstellen eines neuen Moduls auf Seite
Rockwell Automation-Publikation 1756-UM058H-DE-P – Mai 2015
Tag-Definitionen
Anhang B
199.
123.
177
