Trennen der Drähte von den abnehmbaren Klemmenleisten
Falls erforderlich, trennen Sie die Drähte wie folgt von den
abnehmbaren Klemmenleisten an der Steuerung.
1. Drehen Sie zum Öffnen der Klemme den Schraubendreher
entgegen dem Uhrzeigersinn.
2. Ziehen Sie den Draht ab.
Installieren von Compact 5000-E/A-Modulen
Führen Sie einen der folgenden Schritte aus:
• Wenn Sie keine zentralen Compact 5000-E/A-Module im
System verwenden, fahren Sie mit
Abschlussmoduls auf Seite 17
• Installieren Sie bei Verwendung von zentralen
Compact 5000-E/A-Modulen im System die Module auf der
rechten Seite der Steuerung.
Installieren Sie dann das Abschlussmodul auf der rechten
Seite des letzten E/A-Moduls im System. Weitere
Informationen zur Installation des Abschlussmoduls finden
Sie auf
Seite
17.
Weitere Informationen zur Installation von
Compact 5000-E/A-Modulen finden Sie in den
Installationsanweisungen, die mit jeder Compact 5000-E/A-
Modul-Bestellnummer verfügbar sind.

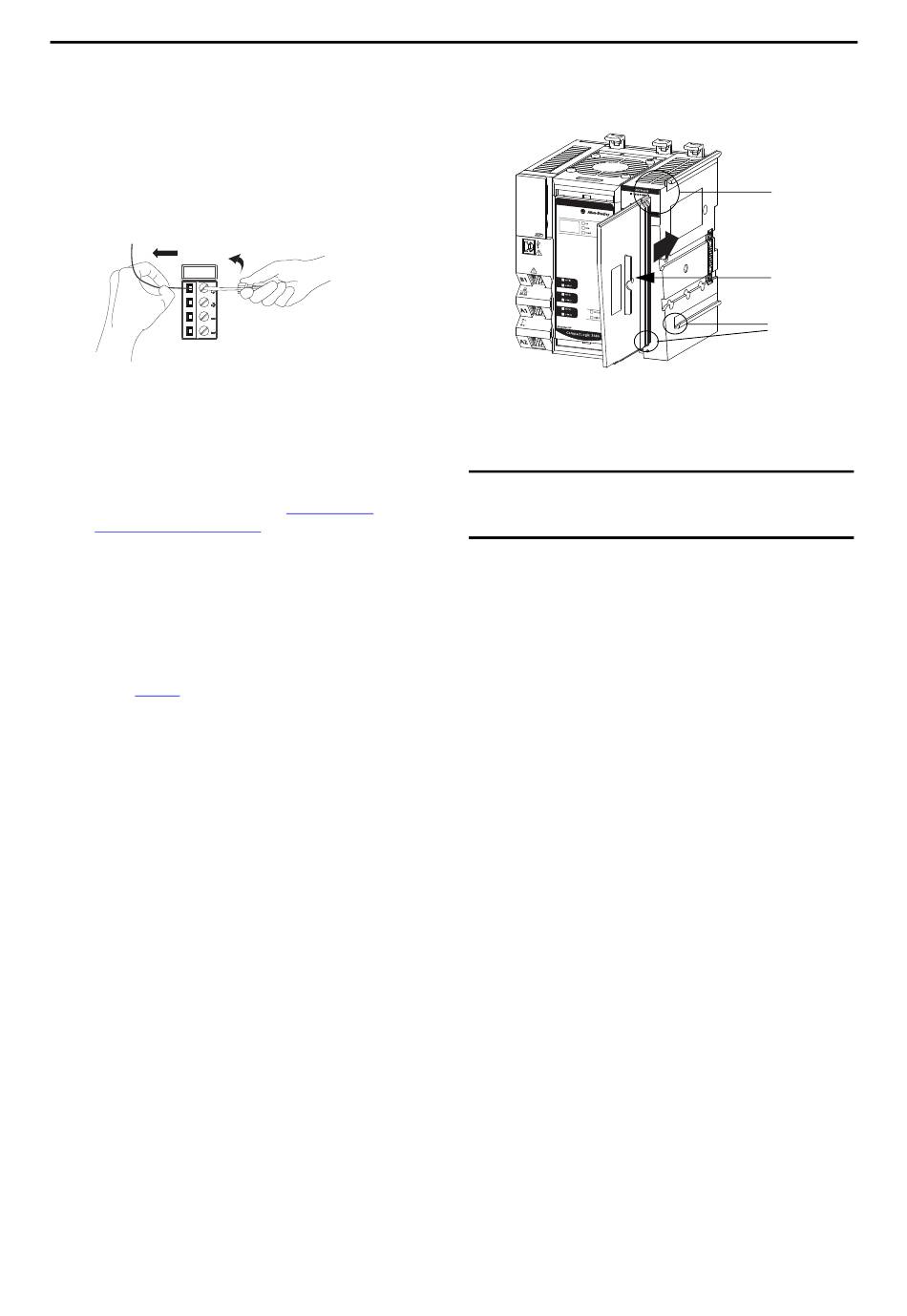

Installieren des Abschlussmoduls
Sie müssen ein Abschlussmodul an der rechten Seite des letzten
Moduls in einem CompactLogix 5480-System installieren. Das
Abschlussmodul deckt die freiliegenden Verbindungen am letzten
Modul im System ab. Wenn Sie das Abschlussmodul nicht vor dem
Einschalten des Systems installieren, kann es zu Schäden an der
Einrichtung oder zur Verletzung von Personen durch Stromschlag
kommen.
Wenn Sie keine Compact 5000-E/A-Module im System installieren
möchten, installieren Sie vor dem Einschalten der Steuerung das
Abschlussmodul wie in diesem Abschnitt beschrieben.
1. Richten Sie das Abschlussmodul mit den Verriegelungen an
der Steuerung aus.
Installieren des
fort.
Rockwell Automation-Publikation 5069-IN019C-DE-P - November 2018
2. Drücken Sie das Abschlussmodul gegen die DIN-Schiene, bis
es einrastet.
Einschalten des Systems
WICHTIG
Stellen Sie sicher, dass Sie vor dem Einschalten eventuelle
Verschmutzungen von der Abschirmung der Steuerung
entfernen.
Nachdem das Abschlussmodul am letzten Modul des Systems
angebracht wurde, schalten Sie den Strom für die abnehmbaren
Klemmenleisten der MOD- und SA-Spannungsversorgung ein.
Festlegen der IP-Adressen im Netzwerk
Sie müssen für Ethernet-Ports der Steuerung eine IP-Adresse
festlegen, damit diese in einem EtherNet/IP-Netzwerk betrieben
werden kann.
Bei Lieferung gilt Folgendes für die Ethernet-Ports A1, A2 und B1:
• Für die Ports ist DHCP aktiviert und die IP-Adresse wird
automatisch über einen Server mit Dynamic Host
Configuration-Protokoll festgelegt.
Wenn die IP-Adresse nicht über einen DHCP-Server
festgelegt werden kann, müssen Sie die IP-Adresse manuell
festlegen.
• Wenn die Ports A1 und A2 für den Device Level Ring-/
linearen Modus konfiguriert sind, legen Sie nur eine IP-
Adresse fest, die für beide Ports verwendet wird.
• Die Steuerungsports müssen eindeutige Subnetze verwenden.
Wenn die Ports A1 und A2 für den Device Level Ring-/
linearen Modus konfiguriert sind, verwenden Sie dasselbe
Subnetz, da sie als ein Port konfiguriert sind.
CompactLogix 5480-Steuerung
Obere
Verriegelungen
Abschlussmodul
Untere Verriegelungen
17
