2 Einbauen und Anschließen
2.6 Technische Daten

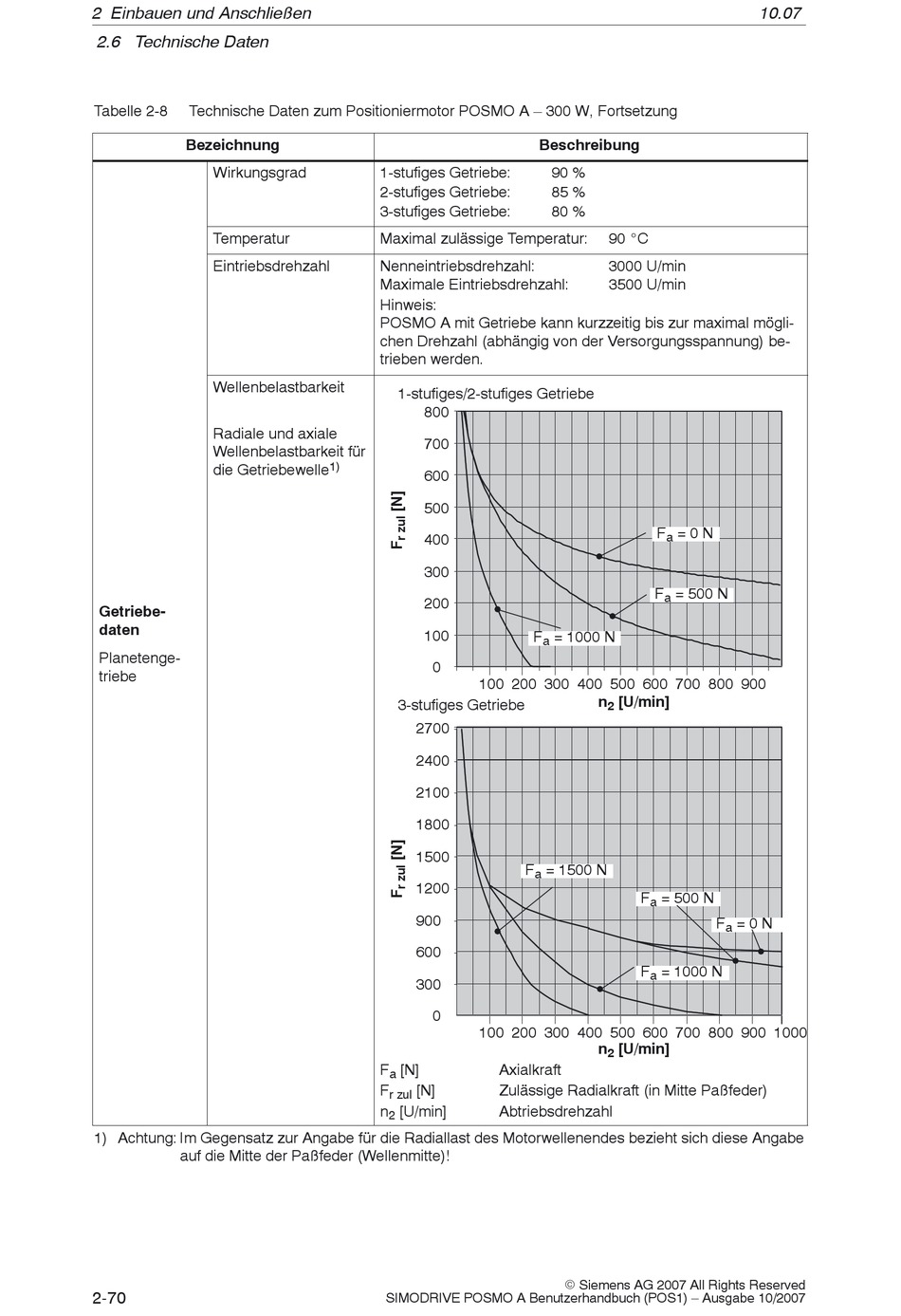

Tabelle 2-8 Technische Daten zum Positioniermotor POSMO A – 300 W, Fortsetzung
Bezeichnung
Wirkungsgrad
Temperatur
Eintriebsdrehzahl
Wellenbelastbarkeit
Radiale und axiale
Wellenbelastbarkeit für
die Getriebewelle
Getriebe-
daten
Planetenge-
triebe
1) Achtung: Im Gegensatz zur Angabe für die Radiallast des Motorwellenendes bezieht sich diese Angabe
auf die Mitte der Paßfeder (Wellenmitte)!
2-70
1-stufiges Getriebe:
2-stufiges Getriebe:
3-stufiges Getriebe:
Maximal zulässige Temperatur:
Nenneintriebsdrehzahl:
Maximale Eintriebsdrehzahl:
Hinweis:
POSMO A mit Getriebe kann kurzzeitig bis zur maximal mögli-
chen Drehzahl (abhängig von der Versorgungsspannung) be-
trieben werden.
1-stufiges/2-stufiges Getriebe
800
700
1)
600
500
400
300
200
100
0
100 200 300 400 500 600 700 800 900
3-stufiges Getriebe
2700
2400
2100
1800
1500
1200
900
600
300
0
100 200 300 400 500 600 700 800 900
F [N] Axialkraft
a
F [N] Zulässige Radialkraft (in Mitte Paßfeder)
r zul
n [U/min] Abtriebsdrehzahl
2
SIMODRIVE POSMO A Benutzerhandbuch (POS1) – Ausgabe 10/2007
Beschreibung
90 %
85 %
80 %
90 _C
3000 U/min
3500 U/min
F = 0 N
a
F = 500 N
a
F = 1000 N
a
n [U/min]
2
F = 1500 N
a
F = 500 N
a
F = 1000 N
a
n [U/min]
2
E Siemens AG 2007 All Rights Reserved
08.04 10.07 04.01 02.99
F = 0 N
a
1000
