Siemens SINAMICS S120 Bedienungsanleitung

Modules als dc/dcsteller in kombination mit einem elektrolyseur
Vorschau ausblenden Andere Handbücher für SINAMICS S120:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

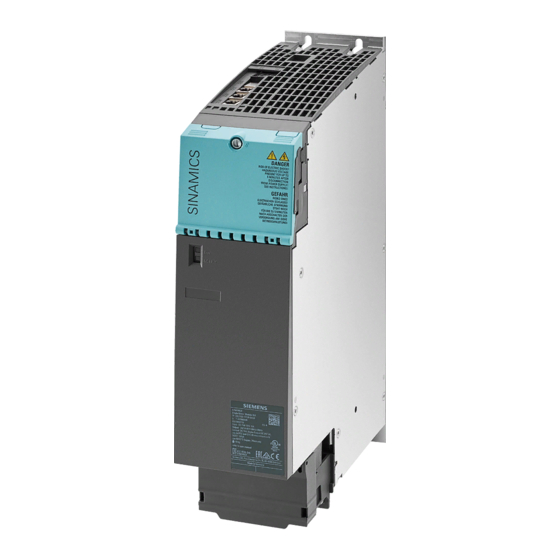

SINAMICS S120 Motor
Modules als DC/DC-
Steller in Kombination
mit einem
Elektrolyseur
SINAMICS S120
https://support.industry.siemens.com/cs/ww/de/view/109813658
Siemens
Industry
Online
Support

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SINAMICS S120

Inhaltszusammenfassung für Siemens SINAMICS S120

  • Seite 1 SINAMICS S120 Motor Modules als DC/DC- Steller in Kombination mit einem Elektrolyseur Siemens SINAMICS S120 Industry Online https://support.industry.siemens.com/cs/ww/de/view/109813658 Support...

  • Seite 2: Rechtliche Hinweise

    Siemens behält sich das Recht vor, Änderungen an den Anwendungsbeispielen jederzeit ohne Ankündigung durchzuführen. Bei Abweichungen zwischen den Vorschlägen in den Anwendungs- beispielen und anderen Siemens Publikationen, wie z. B. Katalogen, hat der Inhalt der anderen Dokumentation Vorrang. Ergänzend gelten die Siemens Nutzungsbedingungen (https://support.industry.siemens.com).

  • Seite 3: Restrisiken Des Engineered Dc-Dc Converters Mit Einem Elektrolyseur

    Schutz vorgesehen werden, z. B. müssen berührbare Teile, die unter Spannung stehen können, ausreichend geerdet sein Weitergehende Informationen zu den Risiken, die von den Komponenten dieser Applikation ausgehen, finden Sie in den jeweiligen Kapiteln der Applikationsschrift. SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0,...

  • Seite 4: Inhaltsverzeichnis

    Installation der TEC DCDCCONV ..............54 Anhang......................55 Service und Support ................55 Applikationssupport ................56 Links und Literatur ................56 Änderungsdokumentation ..............56 SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0, 09/2022, A5E52350566A AA...

  • Seite 5: Aufgabe

    Hinweis • SINAMICS S120 Leistungsteile Chassis luftgekühlt • SINAMICS S120 Leistungsteile Chassis flüssigkeitsgekühlt Die in den Gerätehandbüchern enthaltenen Hinweise sind zwingend zu beachten! SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0, 09/2022, A5E52350566A AA...

  • Seite 6: Überblick

    Folgendes Bild zeigt den prinzipiellen Hardwareaufbau eines Engineered DC-DC Converters. Abbildung 1-1 Prinzipschaltbild Ein SINAMICS S120 Antriebssystem besteht aus einem oder mehreren Line Modules für die Netzeinspeisung und einem oder mehreren Motor Modules. Die Motor Modules sind über einen gemeinsamen Gleichspannungs-Zwischenkreis verbunden.

  • Seite 7: Systemeinbindung

    2 Systemeinbindung Systemeinbindung Übersicht Der Engineered DC-DC Converter kann mit SINAMICS S120 Single Motor Modules der Bauformen Booksize und Chassis umgesetzt werden. Dabei werden bei Booksize die Phasen U und V, bei Chassis die Phasen U und W angeschlossen. Ausgewählte Motor Modules der Bauform Chassis unterstützen dreiphasigen Betrieb, wodurch Motor Modules besser ausgenutzt werden können.
  • Seite 8 Die maximale DC-Ausgangsspannung variiert je nach Motor Module, Pulsfrequenz und Zwischenkreisspannung (s. Kapitel 3.2) Abhängig vom unterstützten Motor Module der jeweiligen Anwendung (s. ab Tabelle 3-2) SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0, 09/2022, A5E52350566A AA...
  • Seite 9 Erdungsvarianten: DCN geerdet Mittelpunktserdung DCP geerdet Ungeerdet Abbildung 2-3 Anschlussschema SINAMICS S120 Chassis. Zwei- oder dreiphasige Anbindung möglich. Aufbau Dieser Aufbau zeigt, wie der Elektrolyseur über ein Motor Module, das als DC/DC- Steller arbeitet, an einem Zwischenkreisverbund eines klassischen Antriebssystems angebunden werden kann. Wie in...
  • Seite 10 Abbildung 2-5 Stromrippel und Spannungswelligkeit/Spannungsrippel bei zweiphasigem (links) und dreiphasigem Betrieb (rechts) Stromrippel ripple Summenstrom zwei/drei Phasen Ausgangsstrom aktuelle DC-Spannung des Motor Modules Spannungswelligkeit/Spannungsrippel ripple Pulsfrequenz SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0, 09/2022, A5E52350566A AA...
  • Seite 11 Functions können nicht gleichzeitig eingesetzt werden. • Deaktivieren SINAMICS Safety Integrated Functions für WARNUNG Antriebsobjekte, an denen die Technology Extension DCDCCONV aktiv ist. SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0, 09/2022, A5E52350566A AA...

  • Seite 12: Definition Der Systemgrenzen

    Summe aller Leistungsleitungen 200 m max. (Motoren, Zwischenkreis, Elektrolyseur) Beachten Sie die Hinweise zum Betrieb der SINAMICS S120 Geräte im IT-Netz in Hinweis den Gerätehandbüchern und nehmen Sie entsprechende Maßnahmen vor. Der DC/DC-Steller ist nicht für den Betrieb in explosionsgefährdeter Umgebung Hinweis geeignet.

  • Seite 13: Auswahl Betriebsmittel

    Überwachung der einzelnen Zellspannungen durch ein übergeordnetes Leitsystem. Hierzu ist eine Kommunikation zwischen der externen Steuerung und dem SINAMICS Antriebssystem vorzusehen, um den Elektrolyseur in seinem aktuell zulässigen Betriebszustand zu betreiben. SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0,...
  • Seite 14 Im Falle eines Kurzschlusses/Überstroms ist eine kurzzeitige Überspannung am Elektrolyseur möglich. ACHTUNG • Stellen Sie sicher, dass der Elektrolyseur ausreichend vor Überspannung geschützt ist. SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0, 09/2022, A5E52350566A AA...

  • Seite 15: Motor Modules

    3 Auswahl Betriebsmittel Motor Modules Im DC/DC-Steller werden SINAMICS S120 Single Motor Modules eingesetzt. Hinweis Als Netzeinspeisungen sind im DC-Zwischenkreis des SINAMICS Motor Modules nur SINAMICS Line Modules zu verwenden. Hinweis Leistungsdaten Die angegebenen Werte gelten für den Betrieb mit den angegebenen Pulsfrequenzen bei Umgebungstemperaturen bis 40 °C, bzw.
  • Seite 16 �� begrenzt. ����,������,������ ����,������,������ Abbildung 3-1 DC-Ausgangsspannungsbereich für 720 V und 1080 V Zwischenkreis- spannung in Abhängigkeit der Pulsfrequenz und der Klasse SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0, 09/2022, A5E52350566A AA...

  • Seite 17: Bauform Booksize

    Bei den D-Type Motor Modules sind darüber hinaus kurzzeitige DC-Überlasten vom dreifachen DC Nennstrom I möglich (siehe Tabelle 3-3 t3⋅Ir_dc für das Lastspiel ohne r_dc Vorlast) SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0, 09/2022, A5E52350566A AA...
  • Seite 18 54 A 6SL3120- 1TE21-8AD 1,25 s 30 s 108 A 6SL3120- 1TE22-4AD. 1,25 s 30 s 144 A 6SL3120- 1TE23-0AD. 30 s 180 A SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0, 09/2022, A5E52350566A AA...

  • Seite 19: Bauform Chassis - Luftgekühlte Geräte

    Deratingfaktor der höheren Pulsfrequenz gearbeitet werden. Hinweis Dreiphasiger Betrieb erfordert mindestens V2.1 der TEC DCDCCONV. Siehe Installation der TEC DCDCCONV. SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0, 09/2022, A5E52350566A AA...
  • Seite 20 Deratingfaktor der höheren Pulsfrequenz gearbeitet werden. Für die Tabelle 3-6 genannten 10-s-Maximalströme können die Derating-Faktoren abweichen. Hinweis Dreiphasiger Betrieb erfordert mindestens V2.1 der TEC DCDCCONV. Siehe Installation der TEC DCDCCONV. SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0, 09/2022, A5E52350566A AA...

  • Seite 21: Zweiphasiger Betrieb

    Werte für die angegebene Pulsfrequenz und einer maximalen Umgebungstemperatur von 40 °C. Für höhere Pulsfrequenzen und höhere Umgebungstemperaturen sind die Derating-Faktoren gemäß den Gerätehandbüchern anzuwenden. SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0, 09/2022, A5E52350566A AA...
  • Seite 22 Werte für die angegebene Pulsfrequenz und einer maximalen Umgebungstemperatur von 40 °C. Für höhere Pulsfrequenzen und höhere Umgebungstemperaturen sind die Derating-Faktoren gemäß den Gerätehandbüchern anzuwenden. SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0, 09/2022, A5E52350566A AA...

  • Seite 23: Bauform Chassis - Flüssigkeits-/Wassergekühlte Geräte

    Deratingfaktor der höheren Pulsfrequenz gearbeitet werden. Hinweis Dreiphasiger Betrieb erfordert mindestens V2.1 der TEC DCDCCONV. Siehe Installation der TEC DCDCCONV. SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0, 09/2022, A5E52350566A AA...
  • Seite 24 Deratingfaktor der höheren Pulsfrequenz gearbeitet werden. Für die Tabelle 3-12 genannten 10-s-Maximalströme können die Derating-Faktoren abweichen. Hinweis Dreiphasiger Betrieb erfordert mindestens V2.1 der TEC DCDCCONV. Siehe Installation der TEC DCDCCONV. SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0, 09/2022, A5E52350566A AA...

  • Seite 25: Zweiphasiger Betrieb

    Werte für die angegebene Pulsfrequenz und einer maximalen Umgebungstemperatur von 45 °C. Für höhere Pulsfrequenzen und höhere Umgebungstemperaturen sind die Derating-Faktoren gemäß den Gerätehandbüchern anzuwenden. SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0, 09/2022, A5E52350566A AA...
  • Seite 26 Werte für die angegebene Pulsfrequenz und einer maximalen Umgebungstemperatur von 45 °C. Für höhere Pulsfrequenzen und höhere Umgebungstemperaturen sind die Derating-Faktoren gemäß den Gerätehandbüchern anzuwenden. SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0, 09/2022, A5E52350566A AA...

  • Seite 27: Zwischenkreisanschluss

    Leitungsquerschnitt von mindestens 35 mm² DCP (rechte Klemme) – nicht verwenden! DCN (linke Klemme) Abbildung 3-5 Leistungsanschlüsse mit Einspeiseadapter 6SL3162-2BD00-0AA0 SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0, 09/2022, A5E52350566A AA...
  • Seite 28 Abbildung 3-7 Leistungsanschlüsse mit Einspeiseadapter 6SL3162-2BM01-0AA0 Sachschaden durch verpolten Anschluss des Elektrolyseurs ACHTUNG Wenn der Elektrolyseur fälschlicherweise mit der DCP-Schiene verbunden wird, kann es zu Defekten am SINAMICS S120 oder dem Elektrolyseur kommen. • Vergewissern Sie sich vor der Inbetriebnahme, dass der Elektrolyseur korrekt mit der DCN-Schiene verbunden ist.
  • Seite 29 Geräten sind die Sicherungen im Motor Module enthalten. Sachschaden durch verpolten Anschluss des Elektrolyseurs ACHTUNG Wenn der Elektrolyseur fälschlicherweise mit der DCP-Schiene verbunden wird, kann es zu Defekten am SINAMICS S120 oder dem Elektrolyseur kommen. • Vergewissern Sie sich vor der Inbetriebnahme, dass der Elektrolyseur korrekt mit der DCN-Schiene verbunden ist.

  • Seite 30: Speicherdrosseln

    Stromrippel (Spitze-Spitze-Wert) in der Drossel von 25 % des DC-Maximalstroms. Sofern kein DC Maximalstrom (10 s) angegeben ist, ist mit dem DC Nennstrom zu rechnen SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0,...
  • Seite 31 Motor Modules der Bauform Booksize (Stecker X21, Klemme 1 und 2) oder Chassis (Stecker X41, Klemme 3 und 4). Die Temperaturfühler müssen vom Leistungskreis sicher elektrisch getrennt sein. SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0,...

  • Seite 32: Bauform Booksize

    Drossel 600 V 720 V 6SL3120- [kHz] [mH] [mH] 1TE13-0AD. 1TE15-0AD. 1TE21-0AD. 1TE21-8AC. 1TE21-8AD. 1TE22-4AC. 1TE22-4AD. 1TE23-0AC. 1TE23-0AD. 1TE24-5AC. 1TE26-0AC. 1TE28-5AA. 1TE31-3AA. 1TE32-0AA. SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0, 09/2022, A5E52350566A AA...

  • Seite 33: Bauform Chassis

    1TG33-3A.. 1TG35-8A.. 1TG38-0A.. 1TG38-1A.. 1TG41-3A.. 1270 1TG41-6A.. 1560 Bei abweichenden Werten zwischen luft- und flüssigkeitsgekühlten Motor Modules ist der jeweils größere Wert angegeben. SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0, 09/2022, A5E52350566A AA...

  • Seite 34: Zweiphasiger Betrieb

    Bei den Motormodulen der Bauform Chassis werden im zweiphasigen Betrieb die Phasen U und W für den positiven Umrichterausgang benutzt. Dafür wird an den Klemmen U und W je eine Speicherdrossel angeschlossen. SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0,...
  • Seite 35 Bei den Motormodulen der Bauform Chassis werden im zweiphasigen Betrieb die Phasen U und W für den positiven Umrichterausgang benutzt. Dafür wird an den Klemmen U und W je eine Speicherdrossel angeschlossen. SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0,...

  • Seite 36: Glättungskondensator

    Der Aufbau kann schematisch folgendermaßen dargestellt werden: + (DCP ) - (DCN) K ondensat orm odul 4 m F Abbildung 3-8 Schematischer Aufbau des SINAMICS Capacitor Modules SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0, 09/2022, A5E52350566A AA...
  • Seite 37 DCP-Zwischenkreisbügel muss entfernt werden: DCP nicht verbunden! MoMo Infee Infee Line Motor Capacitor DCDC Module Module Module Conv (optional) Abbildung 3-10 Alternativer Anschluss des Capacitor Modules SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0, 09/2022, A5E52350566A AA...
  • Seite 38 Das Motor Module schützt den Glättungskondensator nicht vor Überlastung. • Dimensionieren Sie den Glättungskondensator gemäß vorliegender Dokumentation. • Verwenden Sie geeignete Schutzeinrichtungen für den Glättungskondensator. SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0, 09/2022, A5E52350566A AA...

  • Seite 39: Resonanzprüfung

    Verwenden Sie geeignete Komponenten, um Resonanzstellen zu vermeiden. • Achten Sie auf eine möglichst induktivitätsarme Leitungsverlegung. • Nutzen Sie nur Arbeitspunkte außerhalb der Resonanzstellen. SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0, 09/2022, A5E52350566A AA...

  • Seite 40: Stabilitätskriterium

    �� die Pulsfrequenz �� . In diesem Fall sollte die Kapazität des ���������� Glättungskondensators mindestens �� ≥ �� ⋅ �� �� ���������� betragen. SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0, 09/2022, A5E52350566A AA...
  • Seite 41 �� immer der Pulsfrequenz �� . Die Kapazität des Glättungskondensators soll 1/�� �� ���������� mindestens �� ≥ �� ⋅ �� �� ���������� betragen. SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0, 09/2022, A5E52350566A AA...

  • Seite 42: Dc-Sicherungen

    DCN geerdet Mittelpunktserdung DCP geerdet Ungeerdet Abbildung 3-12 Positionierung der Sicherungen -F1 und ggf. -F2 und -F6, am Beispiel Anschlussschema SINAMICS S120 Booksize SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0, 09/2022, A5E52350566A AA...
  • Seite 43 3NE3225 200 A 3NE3227 250 A 3NE3230-0B 315 A 0,95 3NE3232-0B 400 A 3NE3334-0B 500 A 3NE3335 560 A 3NC3338-1U 800 A 0,85 SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0, 09/2022, A5E52350566A AA...
  • Seite 44 Sicherung führen • Die Sicherung darf bei Belastung mit dem Stromrippel nicht auslösen. Hierbei sind ggf. Einflüsse durch Temperatur und Wechsellasten zu beachten. SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0, 09/2022, A5E52350566A AA...
  • Seite 45 3 Auswahl Betriebsmittel Weitere Informationen finden Sie im Projektierungshandbuch - Hinweis Sicherungssysteme, Kapitel 9.13: Einsatz bei Gleichstrom. SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0, 09/2022, A5E52350566A AA...

  • Seite 46: Emv-Gerechter Aufbau

    "Anschluss der Geräte an ungeerdete Netze (IT-Netze)" aus dem SINAMICS Projektierungshandbuch • Verwenden Sie geschirmte DC-Leitungen mit einer 360°-Schirmauflage an den Kabelenden. • Sehen Sie gegebenenfalls ergänzende EMV-Maßnahmen vor. SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0, 09/2022, A5E52350566A AA...

  • Seite 47: Leitungen

    Die Sicherung ist möglichst in der Nähe der DCN-Klemme zu platzieren. Die Leitung zwischen DCN und der DC-Sicherung muss kurzschlusssicher verlegt werden. Verwenden Sie geschirmte DC-Leitungen mit einer 360°-Schirmauflage an den Hinweis Kabelenden. SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0, 09/2022, A5E52350566A AA...

  • Seite 48: Voltage Sensing Module

    ▪ ▪ X522 Klemme 3 (W) offen ▪ Stecker X530 (Sternpunkterdung) entfernen Hinweis Die Leitungen zur Messung der Spannung müssen kurzschlusssicher verlegt werden. SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0, 09/2022, A5E52350566A AA...

  • Seite 49: Beispiel Einer Stückliste Der Betriebsmittel

    Anbindung des Capacitor Modules License TEC DCDCCONV 6SL3077-0AA02-0AH0 SIEMENS V2.1 Active Line Module 6SL3330-7TE41-2AA3 SIEMENS Active Interface Module 6SL3300-7TG37-4AA1 SIEMENS Control Unit 6SL3040-1MA01-0AA0 SIEMENS SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0, 09/2022, A5E52350566A AA...

  • Seite 50: Parallelschaltung

    Last, können dazu führen, dass sich an einem oder mehreren DC/DC-Stellern die Stromrichtung umkehrt. Um zu vermeiden, dass DC/DC-Steller Hinweis gegeneinander arbeiten, sollten die Betriebszustände der DC/DC-Steller von der Anlagensteuerung überwacht werden. SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0, 09/2022, A5E52350566A AA...
  • Seite 51 Modules 690V Kondensatormodul Kondensatormodul (nur für Motor Modules 690V (optional) Erdungsvarianten: DCN geerdet Mittelpunktserdung DCP geerdet Ungeerdet Abbildung 4-1 Parallelschaltung mehrerer Motor Modules SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0, 09/2022, A5E52350566A AA...

  • Seite 52: Auslegungsbeispiel Dc/Dc-Steller Mit Filter Für Dreiphasigen Betrieb

    ������������ Nach Tabelle 3-4 gehört das 400 V 800 kW Motor Module in Bezug auf die maximal erreichbare Ausgangsspannung der Klasse C an. SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0, 09/2022, A5E52350566A AA...
  • Seite 53 = 5 ������ muss �� unterhalb von 7,5 kHz ���������� ������ liegen. Das Kriterium ist somit erfüllt. Der DC-Kreis muss nach Kapitel gegen Überstrom abgesichert werden. SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0, 09/2022, A5E52350566A AA...

  • Seite 54: Installation Der Tec Dcdcconv

    Die Softwareerweiterung ist abhängig vom Betriebsmodus in folgenden Systemen einsetzbar (für V2.1 und höher): • 2-phasiger Betrieb SERVO oder VECTOR in Verbindung mit SINAMICS S120 (CU320-2) Motor Modules der Bauform Booksize oder Chassis SINAMICS Firmware-Version ab 5.2 SP3 • 3-phasiger Betrieb...

  • Seite 55: Anhang

    Ausführliche Informationen zu unserem Serviceangebot finden Sie im Servicekatalog: support.industry.siemens.com/cs/sc Industry Online Support App Mit der App "Siemens Industry Online Support" erhalten Sie auch unterwegs die optimale Unterstützung. Die App ist für iOS und Android verfügbar: support.industry.siemens.com/cs/ww/de/sc/2067 SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit...

  • Seite 56: Applikationssupport

    Projektierungshandbuch SINAMICS G130, G150, S120 Chassis, S120 Cabinet Modules, S150 https://support.industry.siemens.com/cs/ww/de/view/83180185 \11\ SINAMICS S120 Funktionshandbuch Antriebsfunktionen https://support.industry.siemens.com/cs/ww/de/view/109781535 Änderungsdokumentation Tabelle 7-2 Änderungsdokumentation Version Datum Änderung V1.0 09/2022 Erste Ausgabe SINAMICS S120 Motor Modules als DC/DC-Steller in Kombination mit einem Elektrolyseur Beitrags-ID: 109813658, V1.0, 09/2022, A5E52350566A AA...
