Einbauen und Anschließen
2.1 Systemübersicht bei SIMODRIVE POSMO A
Systemübersicht Zum Positioniermotor SIMODRIVE POSMO A gibt es folgende Kompo-
und Komponenten
nenten:
Ansteuerelektronik
(PROFIBUS-DP-Master)
(z. B. SIMATIC S7-300 DP)
PROFIBUS-DP
(Kabel siehe
Kapitel 2.3)
SITOP power
Geregeltes Strom-
versorgungsmodul
(externe SV)
weiter zum
nächsten
PROFIBUS-
Teilnehmer
Einspeisung 24 V extern
für Elektronik
(optional)
Hinweis:
Wenn die Elektronik separat versorgt
wird, dann kann die Leistungselektronik
unabhängig von der Elektronikstromver-
sorgung ein-/ausgeschaltet werden
(keine galvanische Trennung).

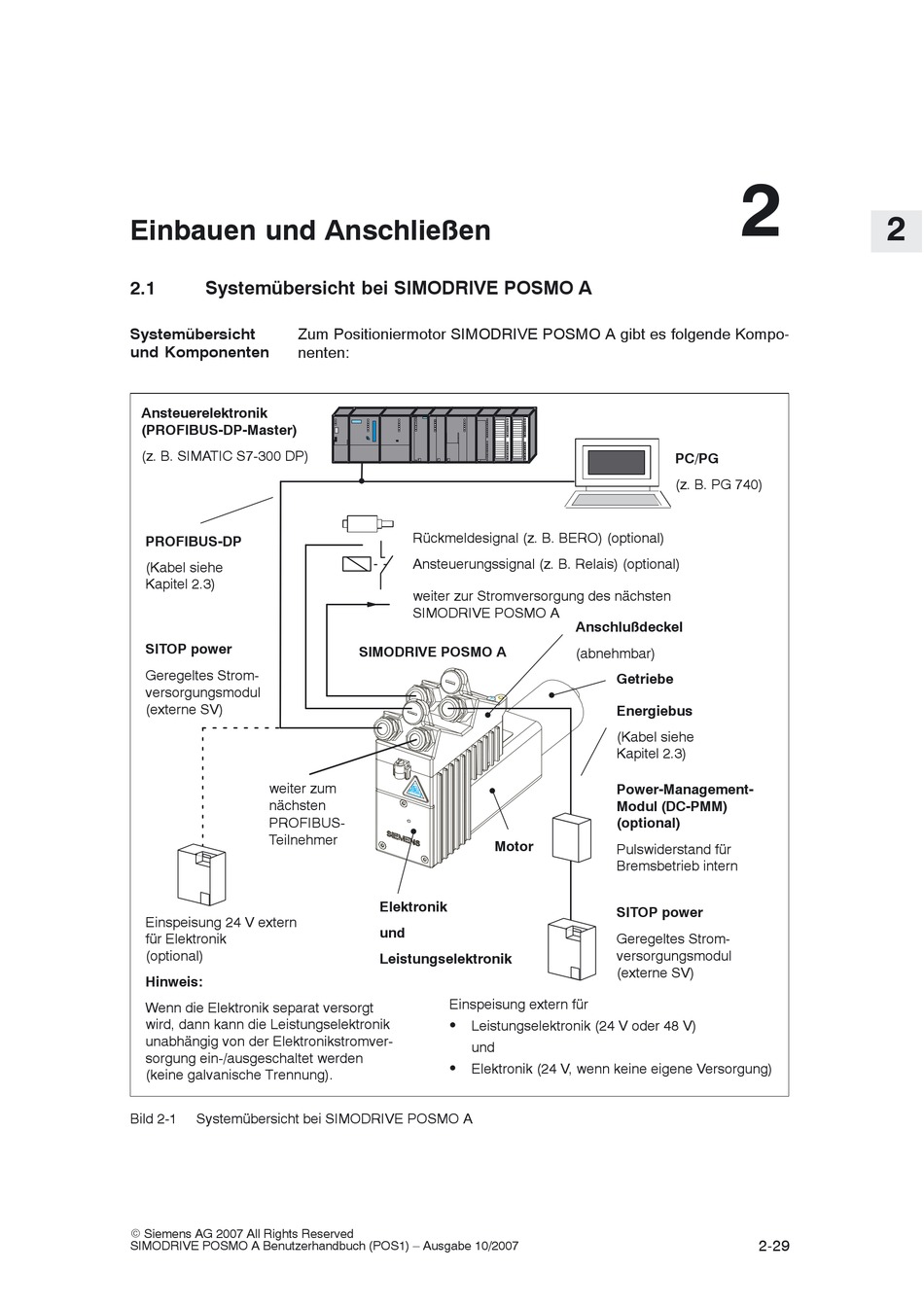

Bild 2-1 Systemübersicht bei SIMODRIVE POSMO A
