Siemens SIMODRIVE POSMO A Benutzerhandbuch Seite 111

06.05 02.99

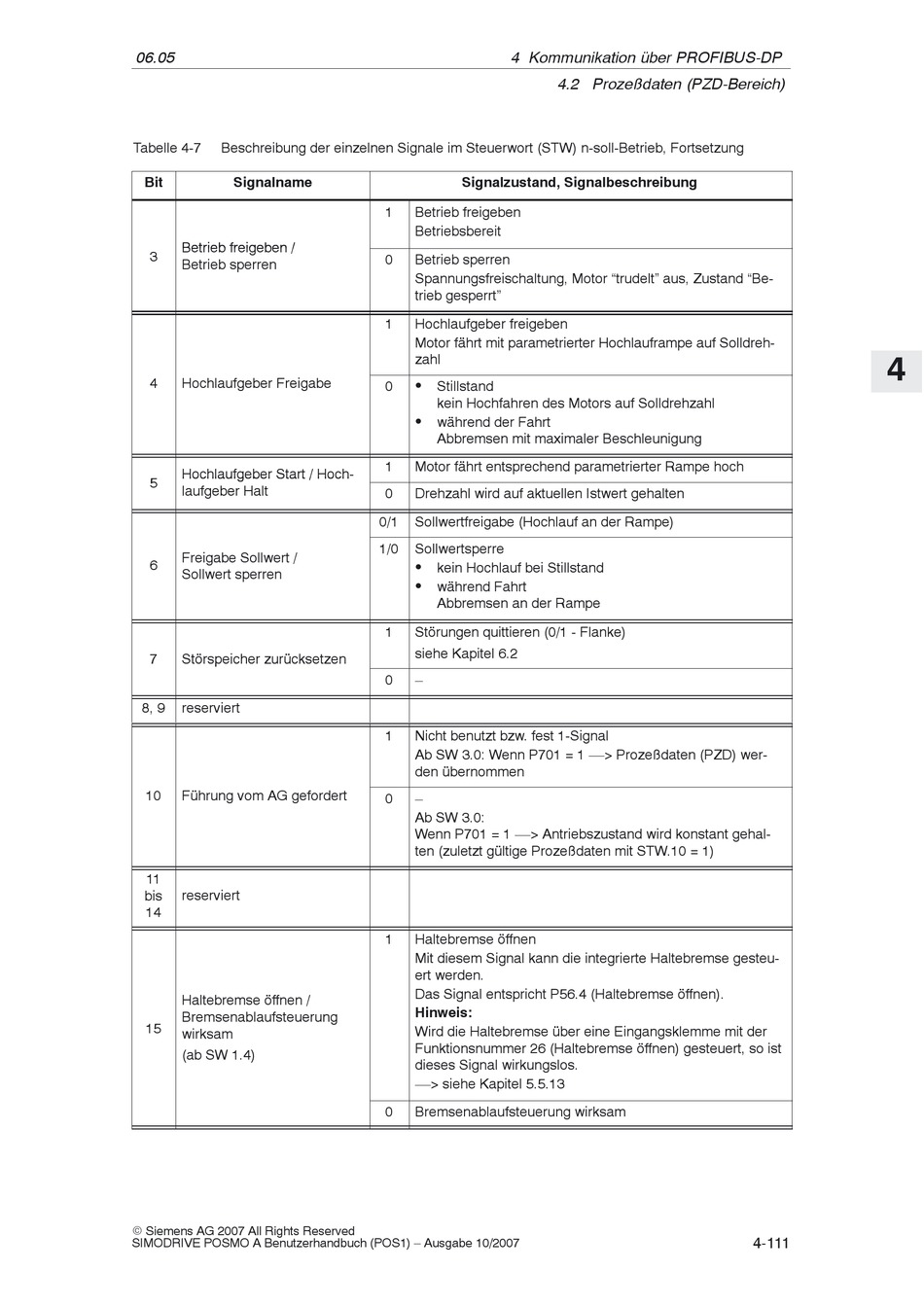

Tabelle 4-7 Beschreibung der einzelnen Signale im Steuerwort (STW) n-soll-Betrieb, Fortsetzung
Bit Signalname
Betrieb freigeben / Betrieb freigeben /
3
Betrieb sperren
4 Hochlaufgeber Freigabe
Hochlaufgeber Start / Hoch Hochlaufgeber Start / Hoch-
5 5
laufgeber Halt
Freigabe Sollwert /
6
Sollwert sperren
7 7 Störspeicher zurücksetzen Störspeicher zurücksetzen
8, 9 reserviert
10 Führung vom AG gefordert
11
bis reserviert
14
Haltebremse öffnen /
Bremsenablaufsteuerung
15
wirksam
(ab SW 1.4)
E Siemens AG 2007 All Rights Reserved
SIMODRIVE POSMO A Benutzerhandbuch (POS1) – Ausgabe 10/2007
4 Kommunikation über PROFIBUS-DP
Signalzustand, Signalbeschreibung
1 Betrieb freigeben
Betriebsbereit
0 Betrieb sperren
Spannungsfreischaltung, Motor "trudelt" aus, Zustand "Be-
trieb gesperrt"
1 Hochlaufgeber freigeben
Motor fährt mit parametrierter Hochlauframpe auf Solldreh-
zahl
S
0 Stillstand
kein Hochfahren des Motors auf Solldrehzahl
S
während der Fahrt
Abbremsen mit maximaler Beschleunigung
1 Motor fährt entsprechend parametrierter Rampe hoch
0 Drehzahl wird auf aktuellen Istwert gehalten
0/1 Sollwertfreigabe (Hochlauf an der Rampe)
1/0 Sollwertsperre
S
kein Hochlauf bei Stillstand
S
während Fahrt
Abbremsen an der Rampe
1 Störungen quittieren (0/1 - Flanke)
siehe Kapitel 6.2
0 –
1 Nicht benutzt bzw. fest 1-Signal
Ab SW 3.0: Wenn P701 = 1 ––> Prozeßdaten (PZD) wer-
den übernommen
0 –
Ab SW 3.0:
Wenn P701 = 1 ––> Antriebszustand wird konstant gehal-
ten (zuletzt gültige Prozeßdaten mit STW.10 = 1)
1 Haltebremse öffnen
Mit diesem Signal kann die integrierte Haltebremse gesteu-
ert werden.
Das Signal entspricht P56.4 (Haltebremse öffnen).
Hinweis:
Wird die Haltebremse über eine Eingangsklemme mit der
Funktionsnummer 26 (Haltebremse öffnen) gesteuert, so ist
dieses Signal wirkungslos.
––> siehe Kapitel 5.5.13
0 Bremsenablaufsteuerung wirksam
4.2 Prozeßdaten (PZD-Bereich)
4
4-111
