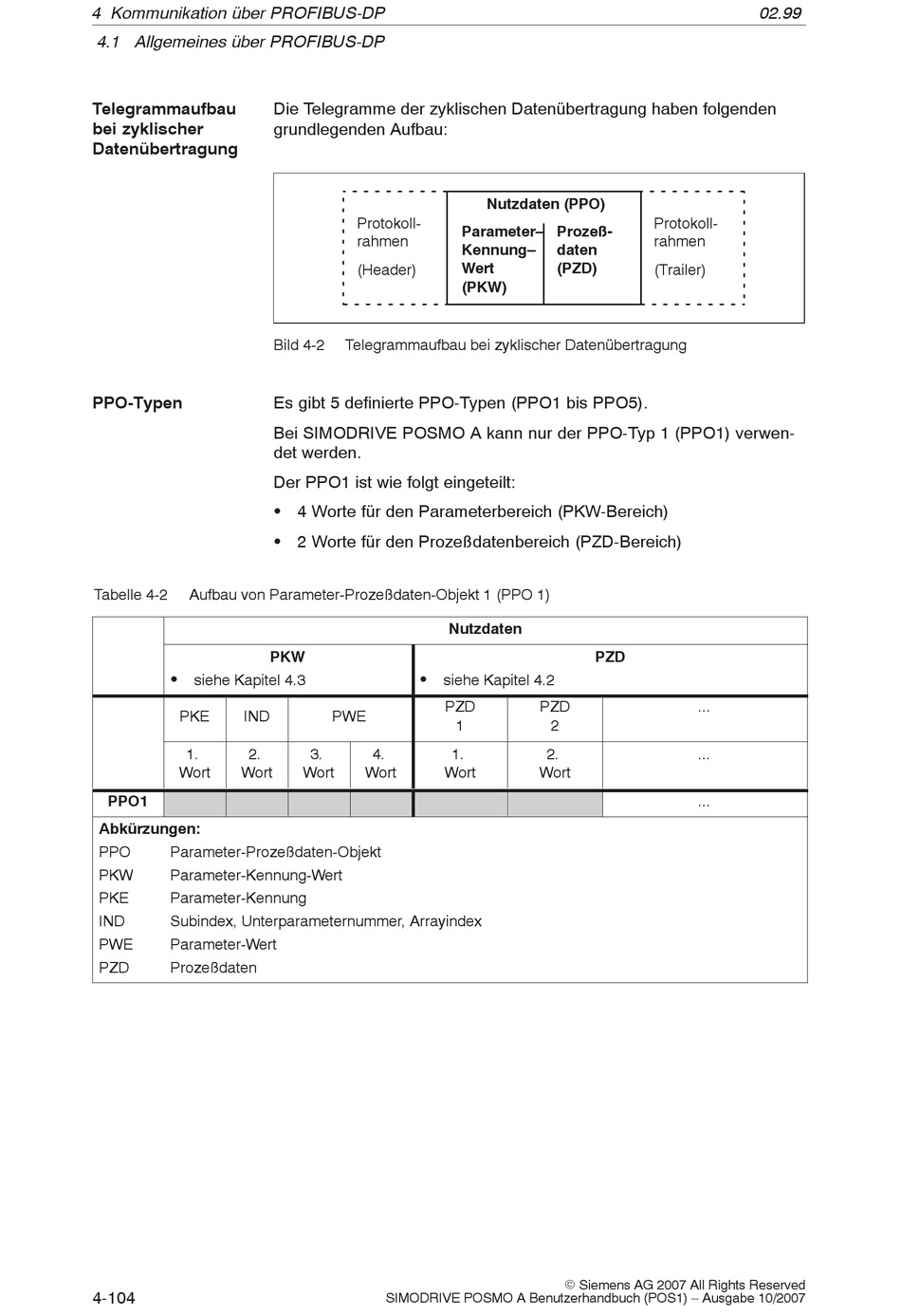

4 Kommunikation über PROFIBUS-DP
4.1 Allgemeines über PROFIBUS-DP
Telegrammaufbau
bei zyklischer
Datenübertragung
PPO-Typen
Tabelle 4-2 Aufbau von Parameter-Prozeßdaten-Objekt 1 (PPO 1)
S
siehe Kapitel 4.3
PKE IND
1. 2.
Wort Wort
PPO1
Abkürzungen:
PPO Parameter-Prozeßdaten-Objekt
PKW Parameter-Kennung-Wert
PKE Parameter-Kennung
IND Subindex, Unterparameternummer, Arrayindex
PWE Parameter-Wert
PZD Prozeßdaten
4-104
Die Telegramme der zyklischen Datenübertragung haben folgenden
grundlegenden Aufbau:
Protokoll-
rahmen
(Header)
Bild 4-2 Telegrammaufbau bei zyklischer Datenübertragung
Es gibt 5 definierte PPO-Typen (PPO1 bis PPO5).
Bei SIMODRIVE POSMO A kann nur der PPO-Typ 1 (PPO1) verwen-
det werden.
Der PPO1 ist wie folgt eingeteilt:
S
4 Worte für den Parameterbereich (PKW-Bereich)
S
2 Worte für den Prozeßdatenbereich (PZD-Bereich)
PKW
S
PWE
3. 4.
Wort Wort
SIMODRIVE POSMO A Benutzerhandbuch (POS1) – Ausgabe 10/2007
Nutzdaten (PPO)
Parameter– Prozeß-
Kennung– daten
Wert (PZD)
(PKW)
Nutzdaten
PZD
siehe Kapitel 4.2
PZD PZD
1 2
1. 2.
Wort Wort
E Siemens AG 2007 All Rights Reserved
02.99
Protokoll-
rahmen
(Trailer)
...
...
...
