Siemens SIMODRIVE 611 Projektierungshandbuch

Vorschau ausblenden Andere Handbücher für SIMODRIVE 611:

Handbuch (1117 Seiten)

Projektierungshandbuch (436 Seiten)

Handbuch (306 Seiten)

Seite von 92

/ 92
Lesezeichen

Quicklinks

Diese Anleitung herunterladen

Projektierungshandbuch Ausgabe 04/2006

simodrive

Asynchronmotoren

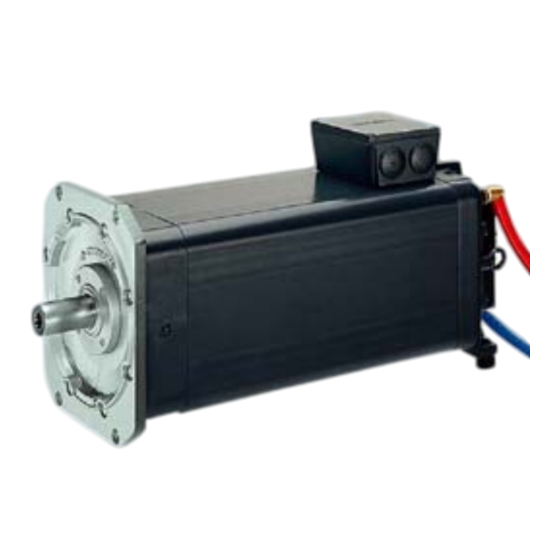

1PH4

Inhaltszusammenfassung für Siemens SIMODRIVE 611

Seite 1 Projektierungshandbuch Ausgabe 04/2006 simodrive Asynchronmotoren 1PH4...
Seite 3 Beschreibung des Motors Technische Daten und Kennlinien SIMODRIVE 611 Motorkomponenten Maßblätter Asynchronmotoren 1PH4 Literaturverzeichnis Projektierungshandbuch Index Ausgabe 04.2006...
Seite 4 Marken SIMATICr, SIMATIC HMIr, SIMATIC NETr, SIROTECr, SINUMERIKr, SIMODRIVEr, MASTERDRIVESr und MOTION–CONNECTr sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Druckschrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen können.
Seite 5 Außerdem weisen wir darauf hin, dass der Inhalt dieser Druckschrift nicht Teil einer früheren oder bestehenden Vereinbarung, Zusage oder eines Rechtsverhältnisses ist oder dieses abändern soll. Sämtliche Verpflichtungen von Siemens ergeben sich aus dem jeweiligen Kaufvertrag, der auch die vollständigen und allein gültige Gewährleistungsregelungen enthält.
Seite 6 Beachten Sie Folgendes: Das Gerät darf nur für die im Katalog und im Projektierungshandbuch vorge- sehenen Einsatzfälle und nur in Verbindung mit von Siemens empfohlenen bzw. zugelassenen Fremdgeräten und -komponenten verwendet werden. Der einwandfreie und sichere Betrieb dieser Geräte und Motoren setzt sachge- mäßen Transport, fachgerechte Lagerung, Aufstellung und Montage sowie sorg-...
Seite 7 Standards der Sicherheitstechnik zu schalten. S Ausbildung oder Unterweisung gemäß den Standards der Sicherheitstechnik in Pflege und Gebrauch angemessener Sicherheitsausrüstungen. S Schulung in Erster Hilfe. © Siemens AG 2003 – 2006 All rights reserved Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 8 Zustand eintreten können, wenn die entsprechenden Hinweise nicht beachtet werden. Hinweis im Sinne dieser Druckschrift ist ein möglicher Vorteil, wenn der Hinweistext beach- tet wird. © Siemens AG 2003 – 2006 All rights reserved viii Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 9 Es ist darauf zu achten, dass bei der Montage die Anschlussleitungen – nicht beschädigt werden – nicht unter Zug stehen und – nicht von rotierenden Teilen erfasst werden können. © Siemens AG 2003 – 2006 All rights reserved Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 10 Zustand und in trockenen Betriebsräumen die Niederspannungs-Richtlinie 73/23/EWG. S SIMODRIVE-Geräte mit Drehstrommotoren erfüllen in den Konfigurationen, die in der zugehörenden EG-Konformitätserklärung angegeben sind, die EMV- Richtlinie 89/336/EWG. © Siemens AG 2003 – 2006 All rights reserved Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 11 Die Konstruktion und Entwicklung erfolgte unter Berücksichtigung der ein- schlägigen Normen und Vorschriften mit dem zu diesem Zeitpunkt gültigen Stand. Die entsprechenden Normen und Vorschriften sind direkt den Funktions- anforderungen zugeordnet. © Siemens AG 2003 – 2006 All rights reserved Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 12 S Öl gemäß Altöl-Verordnung (keine Vermischung mit Lösemittel, Kaltreiniger oder Lackrückständen) S Bauteile zur Verwertung trennen nach: – Elektronikschrott (Geberelektronik) – Eisenschrott – Aluminium – Buntmetall (Schneckenräder, Motorwicklungen) © Siemens AG 2003 – 2006 All rights reserved Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 15 Die Motoren verfügen über ein Gebersystem zur Erfassung der Motordrehzahl und indirekten Lage. Bei Werkzeugmaschinen ist das Gebersystem standardmäßig C–Achs–fähig, ein zusätzlicher Geber für den C–Achs–Betrieb entfällt. Bild 1-1 Asynchronmotor 1PH4 © Siemens AG 2003 – 2006 All rights reserved 1-15 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 16 S In den Prozessen, wo die Umgebung thermisch nicht belastet werden darf S Fräsmaschinen mit Vollkapselung S Hochbelastete Frässpindeln S Gegenspindeln bei Drehmaschinen S An Sondermaschinen, wenn prozessbedingt Kühlwasser vorhanden ist © Siemens AG 2003 – 2006 All rights reserved 1-16 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 17 (Rillenkugellager und Rollenlager) Flanschausführung, Toleranz N (nach DIN 42 955) Rundlaufgenauigkeit Schwingstärke Stufe R (nach IEC 60034-14) Farbanstrich anthrazit nicht für Kupplungsbetrieb geeignet; Mindestquerkraft erforderlich. © Siemens AG 2003 – 2006 All rights reserved 1-17 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 18 Stufe S (Einfach– / Doppellagerung) (nach IEC 60034-14) Stufe SR bei AH 100 bis 160 (Einfachlagerung) An–/Einbauten Schaltgetriebe Haltebremse Leistungsschild 2. Leistungsschild lose beigelegt © Siemens AG 2003 – 2006 All rights reserved 1-18 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 19 F = 1500 / min Wicklungsvariante 2 = 1PH4 Bauform 6 = IM B35, IM V15; IM V36 Zusatzangaben in Klartext oder verschlüsselt mit Kurzangabe(n), siehe nächste Seite © Siemens AG 2003 – 2006 All rights reserved 1-19 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 20 Getriebeanbau Abdichtung zwischen Motorflansch und Getriebeflansch bei AH 132 und AH 160 muß wegen unterbrochenem Zentrierrand mit Dichtmasse (z.B. Terostat 93, Fa. Teroson) erfolgen. © Siemens AG 2003 – 2006 All rights reserved 1-20 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 21 Bemessungsfrequenz [Hz] Bemessungsdrehzahl [1/min] Kennzeichnung Gebertyp Kennzeichnung Temperatursensor Maximaldrehzahl [1/min] Code-Nr. für Umrichter SIMODRIVE 611 Angaben zur Kühlung; Kühlmedium, Durchflussmenge Kennzeichnung Haltebremse Ergänzende Optionen © Siemens AG 2003 – 2006 All rights reserved 1-21 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 22 Erzeugnisse anderer Hersteller verwendet werden. Unsere Empfehlung ist als Hilfestellung, jedoch nicht als Vorschrift zu verstehen. Eine Gewährleistung für die Beschaffenheit von Fremderzeugnissen übernehmen wir grundsätzlich nicht. © Siemens AG 2003 – 2006 All rights reserved 1-22 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 23 1PH4135 3500 G 3/8 1PH4137 4100 G 3/8 1PH4138 4500 G 3/8 1PH4163 4600 G 1/2 1PH4167 5400 G 1/2 1PH4168 6200 G 1/2 © Siemens AG 2003 – 2006 All rights reserved 1-23 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 24 Filter Durchlassmengenanzeiger Einstellventil Durchflussmenge Pumpe Kühlmittelbehälter Temperaturerfassung Kühlmittel Kompressor/ Rückkühler 1) Komponenten sind nicht zwangsläufig notwendig Bild 1-3 Kühlkreislauf © Siemens AG 2003 – 2006 All rights reserved 1-24 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 25 < 1500 < 3000 5000 < n 1500 < n < 4500 3000 < n < 5000 <8000 16000 8000 20000 10000 16000 8000 © Siemens AG 2003 – 2006 All rights reserved 1-25 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 26 Fettverteilung im Lager sicher zu gewährleisten. 1) mechanische Grenzdrehzahl (zul. für 10 min Zyklus mit: 3 min n , 6 min 2/3 n , 1 min Stillstand) © Siemens AG 2003 – 2006 All rights reserved 1-26 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 27 Beachten Sie den Strombedarf des Motors in Ihrer Anwendung! Bemessen Sie die Anschlussleitungen ausreichend entsprechend IEC 60204-1. Leistungsleitung Motor SIMODRIVE Aderendhülsen nach DIN 46228 © Siemens AG 2003 – 2006 All rights reserved 1-27 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 28 – das Klemmenkasteninnere muss sauber und frei von Leitungsresten sein – alle Klemmschrauben müssen fest angezogen sein – die Mindestluftstrecken müssen eingehalten sein – die Leitungseinführungen müssen zuverlässig abgedichtet sind sein © Siemens AG 2003 – 2006 All rights reserved 1-28 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 29 Pressenantrieb Hinweis Für Pressenantriebe mit Beschleunigungen > 2 g sind Sondermaßnahmen erfor- derlich. Wenden Sie sich bitte an Ihre zuständige Siemens-Niederlassung. Querschnitte Beim Anschluss am Klemmenbrett sind die Anschlussleitungen entsprechend der Bemessungsstromstärke zu bemessen und die Größe von Leitungsschuhen pas- send zu den Abmessungen der Klemmenbolzen auszuwählen.
Seite 30 Einfädeln der Mutter zwischen Motorflansch und Motorgehäuse nach DIN 42677 (siehe Tabelle 1-12). Tabelle 1-12 Flanschmontage mit Gewindestiften und Mutter Achshöhe M1 [mm] 1PH4 © Siemens AG 2003 – 2006 All rights reserved 1-30 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 31 Stauende Flüssigkeit am Flansch, sowohl in senkrechter als auch in waagerechter Einbaulage muss verhindert werden, sonst ist mit Beeinträchtigung des Lagers und des Lagerfettes zu rechnen. © Siemens AG 2003 – 2006 All rights reserved 1-31 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 32 S Dämpfungseigenschaften des Motors und der Werkzeugmaschine S Anbauart, Anbaulage (IM B5; IM B3; IM B35; IM V1; etc.) S Masseverteilung des Motors, d. h. Baulänge, Achshöhe © Siemens AG 2003 – 2006 All rights reserved 1-32 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 33 5300 6500 8000 0,206 1PH4168–4NF26 1500 5300 6500 8000 0,22 1) max. Drehzahl für S1 und S6–Leistung siehe P–n–Diagramm; max. Dauerbetriebsdrehzahl siehe Tabelle 1-8 © Siemens AG 2003 – 2006 All rights reserved 2-33 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 34 120/150 120/150 Achshöhe 160 mm 1PH4163–4NF26 52,5 120/150 120/150 120/150 1PH4167–4NF26 120/150 120/150 120/150 1PH4168–4NF26 62,5 200/250 200/250 200/250 1) evtl. größeres Modul verwenden © Siemens AG 2003 – 2006 All rights reserved 2-34 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 35 Die Leistungswerte bei relativer Einschaltdauer von 25 %, 40 % und 60 % sind an- gegeben. Tabelle 2-3 Erläuterung der Kurzzeichen Abkürzung Einheit Beschreibung Bemessungsleistung 1/min Bemessungsdrehzahl Bemessungsdrehmoment Bemessungsstrom 1/min Maximaldrehzahl Thermische Zeitkonstante Trägheitsmoment Gewicht © Siemens AG 2003 – 2006 All rights reserved 2-35 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 36 S1 48 Nm, I = 26 A nur mit Option L37 1500 3000 4500 6000 7500 9000 10500 12000 n [1/min] Bild 2-1 1PH4103–4NF2 © Siemens AG 2003 – 2006 All rights reserved 2-36 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 37 S1 70 Nm, I = 38 A nur mit Option L37 1500 3000 4500 6000 7500 9000 10500 12000 n [1/min] Bild 2-2 1PH4105–4NF2 © Siemens AG 2003 – 2006 All rights reserved 2-37 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 38 S1 89 Nm, I = 46 A nur mit Option L37 1500 3000 4500 6000 7500 9000 10500 12000 n [1/min] Bild 2-3 1PH4107–4NF2 © Siemens AG 2003 – 2006 All rights reserved 2-38 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 39 S1 95 Nm, I = 55 A nur mit Option L37 1000 2000 3000 4000 5000 6000 7000 8000 9000 10000 n [1/min] Bild 2-4 1PH4133–4NF2 © Siemens AG 2003 – 2006 All rights reserved 2-39 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 40 S1 140 Nm, I = 73 A nur mit Option L37 1000 2000 3000 4000 5000 6000 7000 8000 9000 10000 n [1/min] Bild 2-5 1PH4135–4NF2 © Siemens AG 2003 – 2006 All rights reserved 2-40 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 41 S1 172 Nm, I = 85 A nur mit Option L37 1000 2000 3000 4000 5000 6000 7000 8000 9000 10000 n [1/min] Bild 2-6 1PH4137–4NF2 © Siemens AG 2003 – 2006 All rights reserved 2-41 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 42 S1 191 Nm, I = 102 A nur mit Option L37 1000 2000 3000 4000 5000 6000 7000 8000 9000 10000 n [1/min] Bild 2-7 1PH4138–4NF2 © Siemens AG 2003 – 2006 All rights reserved 2-42 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 43 S1 236 Nm, I = 107 A nur mit Option L37 1000 2000 3000 4000 5000 6000 7000 8000 n [1/min] Bild 2-8 1PH4163–4NF2 © Siemens AG 2003 – 2006 All rights reserved 2-43 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 44 S1 293 Nm, I = 120 A nur mit Option L37 1000 2000 3000 4000 5000 6000 7000 8000 n [1/min] Bild 2-9 1PH4167–4NF2 © Siemens AG 2003 – 2006 All rights reserved 2-44 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 45 S1 331 Nm, I = 148 A nur mit Option L37 1000 2000 3000 4000 5000 6000 7000 8000 n [1/min] Bild 2-10 1PH4168–4NF2 © Siemens AG 2003 – 2006 All rights reserved 2-45 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 46 – Drehzahl n in [1/min] 1PH416V–4 1500 2000 3000 4000 5300 – – Axialkraft FA in N 2080 1830 1520 1340 1180 – – © Siemens AG 2003 – 2006 All rights reserved 2-46 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 47 Folge hätte. Bei diesen Anwendungsfällen ist die Einfachlagerung zu wählen. Die maximal zulässigen und die mindest erforderlichen Querkräfte sind in den fol- genden Diagrammen verzeichnet. © Siemens AG 2003 – 2006 All rights reserved 2-47 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 48 Bild 2-11 Zulässige Querkraft F im Abstand x von der Wellenschulter bei nomineller Lagerlebensdauer von 20 000 h. 1) Zulässig für Dauerbetrieb, jedoch verminderte Lagerlebensdauer © Siemens AG 2003 – 2006 All rights reserved 2-48 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 49 Bild 2-13 Zulässige Querkraft F in Abhängigkeit von der Axialkraft F bei nomineller Lagerlebensdauer von 20 000 h. 1) Zulässig für Dauerbetrieb, jedoch verminderte Lagerlebensdauer © Siemens AG 2003 – 2006 All rights reserved 2-49 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 50 12000 1/min 1000 1100 1200 1300 1400 Bild 2-15 Zulässige Querkraft F in Abhängigkeit von der Axialkraft F bei nomineller Lagerlebensdauer von 10 000 h. © Siemens AG 2003 – 2006 All rights reserved 2-50 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 51 Bild 2-16 Zulässige Querkraft F im Abstand x von der Wellenschulter bei nomineller Lagerlebensdauer von 20 000 h 1) Zulässig für Dauerbetrieb, jedoch verminderte Lagerlebensdauer © Siemens AG 2003 – 2006 All rights reserved 2-51 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 52 Bild 2-18 Zulässige Querkraft F in Abhängigkeit von der Axialkraft F bei nomineller Lagerlebensdauer von 20 000 h. 1) Zulässig für Dauerbetrieb, jedoch verminderte Lagerlebensdauer © Siemens AG 2003 – 2006 All rights reserved 2-52 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 53 Bild 2-20 Zulässige Querkraft F in Abhängigkeit von der Axialkraft F bei nomineller Lagerlebensdauer von 10 000 h. 1) Zulässig für Dauerbetrieb, jedoch verminderte Lagerlebensdauer © Siemens AG 2003 – 2006 All rights reserved 2-53 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 54 6000 Mindestquerkraft 1500 1000 x [mm] Bild 2-21 Zulässige Querkraft F im Abstand x von der Wellenschulter bei nomineller Lagerlebensdauer von 20 000 h. © Siemens AG 2003 – 2006 All rights reserved 2-54 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 55 Bild 2-23 Zulässige Querkraft F in Abhängigkeit von der Axialkraft F bei nomineller Lagerlebensdauer von 20 000 h. 1) Zulässig für Dauerbetrieb, jedoch verminderte Lagerlebensdauer © Siemens AG 2003 – 2006 All rights reserved 2-55 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 56 Bild 2-25 Zulässige Querkraft F in Abhängigkeit von der Axialkraft F bei nomineller Lagerlebensdauer von 10 000 h. 1) Zulässig für Dauerbetrieb, jedoch verminderte Lagerlebensdauer © Siemens AG 2003 – 2006 All rights reserved 2-56 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 57 Leitungsenden der Temperatursensoren vor der Prüfung kurzzuschließen! Das Anlegen der Prüfspannung an nur einer Anschlussklemme des Temperatur- sensors würde zur Zerstörung führen. © Siemens AG 2003 – 2006 All rights reserved 3-57 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 58 Falls vorhanden werden reduzierte Daten für Stillstand angegeben. R [kΩ] = 2 mA í [°C] Bild 3-1 Widerstandsverlauf in Abhängigkeit der Temperatur KTY 84 © Siemens AG 2003 – 2006 All rights reserved 3-58 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 59 40’’ Genauigkeit Absolute Lage Codesignale 1 Periode = 1 Umdrehung Absolute Lage z. B. 2048 Inkremental- Mikroperioden signale pro Umdrehung Nullimpuls Bild 3-2 Ausgangssignale © Siemens AG 2003 – 2006 All rights reserved 3-59 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 60 0 V Sense 5 V Sense not connected Gegenstecker: 6FX2003–0CE17 (Buchse) Konfektionierte Leitung: 6FXV002–2CA51–VVV0 Länge 8 = MOTION-CONNECT 800 5 = MOTION-CONNECT 500 © Siemens AG 2003 – 2006 All rights reserved 3-60 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 61 Der Einsatz als Arbeitsbremse ist nicht zulässig. Vor Abziehen des Magnetkörpers muss die Haltebremse an Spannung gelegt wer- den, damit die Membranfeder nicht überdehnt wird. © Siemens AG 2003 – 2006 All rights reserved 3-61 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 62 Bestell–Nr. Haltemo- Leistungs- Schließzeit ment aufnahme [ms] [Nm] EB 3M 2LX2 146–0 EB 8M 2LX2 145–0 EB 8M 2LX2 145–0 1) Spulentemperatur 20 °C © Siemens AG 2003 – 2006 All rights reserved 3-62 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 63 Anbau einer Haltebremse auf der A–Seite von Drehstrommotoren 1PH410V bis 1PH416V als Beispiel: Befestigung der Ankerscheibe an einer Keilriemenscheibe mit Passfeder (obere Hälfte) bzw. an einer Zahnriemenscheibe für Spannelemente (untere Hälfte) © Siemens AG 2003 – 2006 All rights reserved 3-63 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 64 Maße für Anbau der Einflächenhaltebremse [mm] Motor AS–Wellenende 1PH4 ∅ 3x um max. +/–0,1 120° versetzt Achshöhe 100 1PH4 103 Achshöhe 132 1PH4 133 Achshöhe 160 1PH4 163 © Siemens AG 2003 – 2006 All rights reserved 3-64 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 65 Der Anbau eines Getriebes ist erforderlich, wenn S das Antriebsdrehmoment bei niedrigen Drehzahlen nicht ausreicht. S der Bereich konstanter Leistung nicht ausreicht, um die Schnittleistung im ge- samten Drehzahlbereich auszunutzen. © Siemens AG 2003 – 2006 All rights reserved 3-65 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 66 ’ bis n Drehmoment Bild 3-4 Leistungs-Drehzahl-Diagramm beim Einsatz eines zweistufigen Schaltgetriebes zur Erweiterung des Drehzahlbereichs mit konstanter Leistung von Drehstrommotoren für Hauptspindelantriebe © Siemens AG 2003 – 2006 All rights reserved 3-66 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 67 Abdichtung zwischen Motorflansch und Getriebeflansch Bei AH 132 und AH 160 muss die Abdichtung wegen dem unterbrochenem Zentrierrand mit einer Dichtmasse erfolgen (z.B. Terostat 93, Fa. Teroson). © Siemens AG 2003 – 2006 All rights reserved 3-67 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 68 S Der gesamte Antrieb sollte möglichst steif unter Verwendung großer Riemen- querschnitte ausgelegt sein. Dies wirkt sich positiv auf die Laufruhe des An- triebs aus. © Siemens AG 2003 – 2006 All rights reserved 3-68 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 69 2) Höhere Maximaldrehzahl von 8000 ... 9000 1/min bei mehr als 20 % ED nur mit Einspritzschmierung möglich. 3) Zulässig mit Getriebeölkühlung bei Getriebestufe i = 1. © Siemens AG 2003 – 2006 All rights reserved 3-69 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 70 L Kontakt geschlossen 0 Kontakt offen 1) Ein Endschalter (S1 oder S2) gibt nach dem Schaltvorgang an die Steuerung ein Signal, die Schaltein- heit abzuschalten. © Siemens AG 2003 – 2006 All rights reserved 3-70 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 71 Die Schaltverzahnungen greifen meist schon beim ersten Dreh- richtungswechsel, so dass eine Umschaltzeit von 300 bis 400 ms erreicht wird. Im Umrichter SIMODRIVE 611 analog ist dazu die Funktion “Pendeln” vorgese- hen. S Das Schalten ohne Pendeln ist zu vermeiden.
Seite 72 Bei folgenden Getrieben ist bei Einbaulage vertikal V1 oder V3 eine Umlauf- schmierung erforderlich: S Getriebe 2K120 S Getriebe 2K121 S Getriebe 2K250 S Getriebe 2K300 1) Die Ölvolumenangabe auf dem Typenschild ist nur Anhaltswert. © Siemens AG 2003 – 2006 All rights reserved 3-72 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 73 101, 103, 100–0,5 215"0,5 – 14"0,2 105, 107 2K250 131, 132, 132–0,5 300"0,5 – 18"0,2 133, 135, 137 2K300 163, 167 160–0,5 350"0,5 – 18"0,2 © Siemens AG 2003 – 2006 All rights reserved 3-73 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 74 Hinweis: Bei bestimmten Getrieben und Einbaulage vertikal V1 oder V3 ist eine Umlauf- schmierung erforderlich (siehe Kapitel 3.4.6) 1) Blickrichtung vom Motor auf den Getriebeantrieb © Siemens AG 2003 – 2006 All rights reserved 3-74 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 75 Hinweis: Bei bestimmten Getrieben und Einbaulage vertikal V1 oder V3 ist eine Umlaufschmierung erforderlich (siehe Kapitel 3.4.6) Anschluss O zusätzlich möglich (0,5 dm /min) 1) Blickrichtung vom Motor auf den Getriebeantrieb © Siemens AG 2003 – 2006 All rights reserved 3-75 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 76 Ölzulauf bei Bauform IM V15 (zwingend anzuschließen) Ölzulauf bei Bauform IM V36 Stecker, Fabrikat Harting, Typ HAN 8 U Bild 3-11 Drehstrommotor und Getriebeabmessungen © Siemens AG 2003 – 2006 All rights reserved 3-76 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 77 8x45° 1PH4 105 1PH4 107 1PH4 133 346,5 12x30° 1PH4 135 1PH4 137 1PH4 138 1PH4 163 346,5 12x30° 1PH4 167 1PH4 168 1024 © Siemens AG 2003 – 2006 All rights reserved 3-77 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 79 Maßblätter Hinweis Die Siemens AG behält sich vor, Maschinenmaße ohne vorherige Mitteilung im Zuge von Konstruktionsverbesserungen zu ändern. Maßblätter können an Aktuali- tät verlieren. Auf den letzten Stand gebrachte Maßblätter können kostenlos ange- fordert werden. © Siemens AG 2003 – 2006 All rights reserved 4-79 Drehstrom-Asynchronmotoren, 1PH4 (APH4) –...
Seite 83 SIMODRIVE, MASTERDRIVES VC/MC Drehstrom-Asynchronmotoren Allgemeiner Teil Bestell–Nr: 6SN1197–0AC62 /APH2/ Projektierungsanleitung Drehstrom-Asynchronmotoren SIMODRIVE Drehstrom-Asynchronmotoren 1PH2 Bestell–Nr: 6SN1197–0AC63 /APH4/ Projektierungsanleitung Drehstrom-Asynchronmotoren SIMODRIVE Drehstrom-Asynchronmotoren 1PH4 Bestell–Nr: 6SN1197–0AC64 © Siemens AG 2003 – 2006 All rights reserved 5-83 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 84 6SN1197–0AD05 /PFT6/ Projektierungsanleitung Synchron-Servomotoren SIMODRIVE 611, MASTERDRIVES MC Synchron-Servomotoren 1FT6 Bestell–Nr: 6SN1197–0AD02 /PPM/ Projektierungsanleitung Hohlwellenmotoren SIMODRIVE Hohlwellenmotoren für Hauptspindelantriebe 1PM6 und 1PM4 Bestell–Nr: 6SN1197–0AD03 © Siemens AG 2003 – 2006 All rights reserved 5-84 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 85 /PJU/ Projektierungsanleitung Umrichter SIMODRIVE 611 Umrichter Bestell–Nr: 6SN1197–0AA00 /EMV/ Projektierungsanleitung EMV–Aufbaurichtlinie SINUMERIK, SIROTEC, SIMODRIVE Bestell–Nr: 6FC5297–0AD30 Betriebsanleitung 1PH4 Bestell–Nr. / Order No.: 610. 43.424.21a © Siemens AG 2003 – 2006 All rights reserved 5-85 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 87 Eletrischer Anschluss, 3-70 Schmierung, 3-72 Technische Daten, 3-69 Technical Support, vi Getriebeabmessungen, 3-76 Technische Daten, 2-33 Getriebeaufbau, 3-68 Technische Merkmale, 1-17 Getriebestufenumschaltung, 3-71 Inkrementalgeber, 3-59 © Siemens AG 2003 – 2006 All rights reserved 6–87 Drehstrom-Asynchronmotoren, 1PH4 (APH4) – Ausgabe 04.06...
Seite 89 Vorschläge SIEMENS AG Korrekturen A&D MC MS für Druckschrift: Postfach 3180 Drehstrom-Asynchronmotoren D-91050 Erlangen 1PH4 Tel.: 0180 / 5050 – 222 Fax: 09131 / 98 – 63315 [Dokumentation] Hersteller-/Service–Dokumentation email: motioncontrol.docu@siemens.com Projektierungshandbuch Absender Bestell-Nr.: 6SN1197-0AC64-0AP2 Name Ausgabe: 04.2006 Anschrift Ihrer Firma/Dienststelle Sollten Sie beim Lesen dieser Unterlage auf Straße...
Seite 92 Siemens AG Automation & Drives Motion Control Systems © Siemens AG 2006 Postfach 3180, D - 91050 Erlangen Änderungen vorbehalten Bundesrepublik Deutschland Bestell-Nr.: 6SN1197-0AC64-0AP2 www.siemens.com/motioncontrol Gedruckt in der Bundesrepublik Deutschland...
