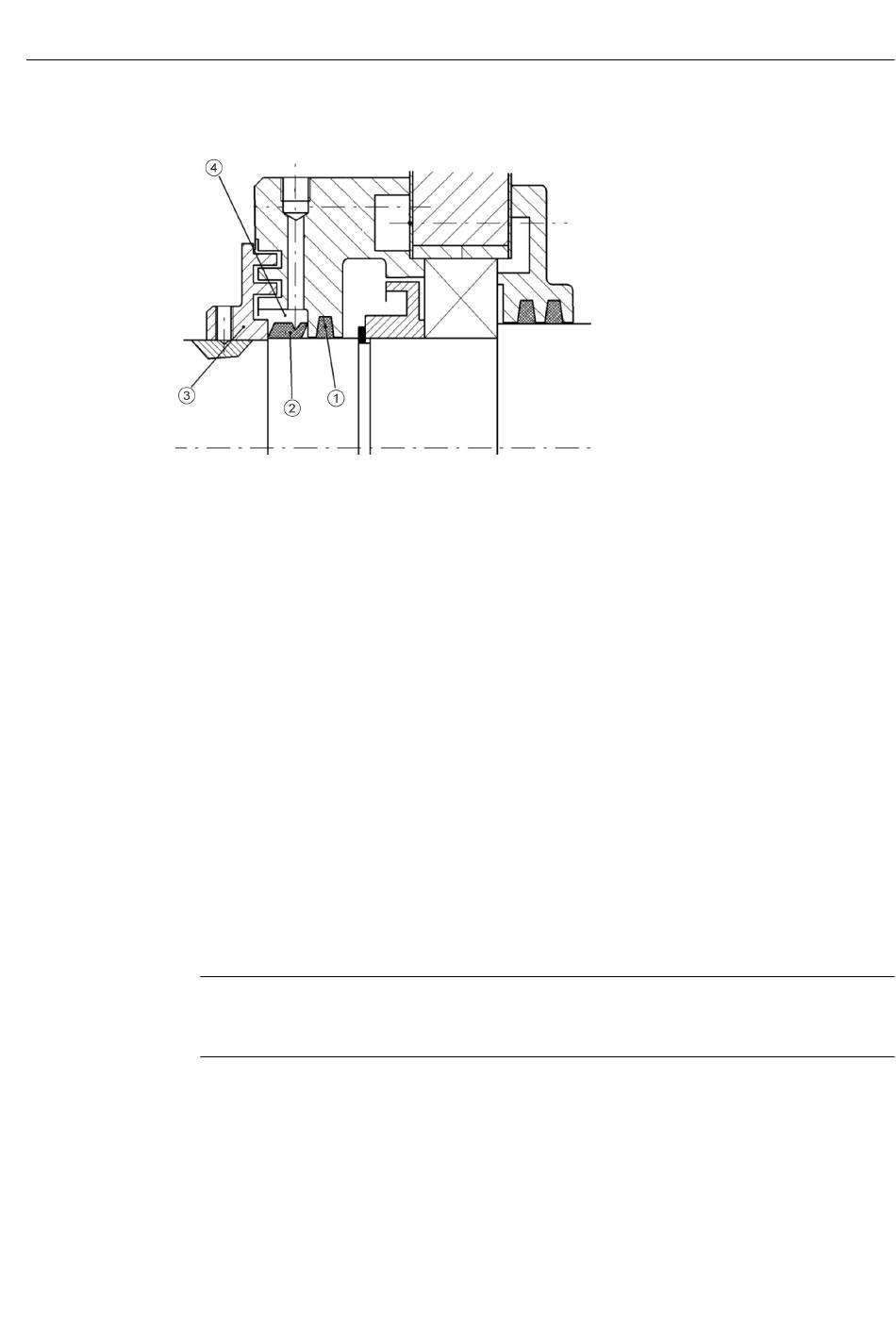

Bild 9-2
1. Kennzeichnen Sie die Bauteile der Lagereinsätze für den korrekten Zusammenbau.
2. Entfernen Sie den Schutzanstrich auf der Welle vor dem Labyrinthdichtring.
3. Drehen Sie die drei radial angeordneten Gewindestifte für die axiale Fixierung des Rings
4. Drehen Sie zum Abziehen in die radialen Gewinde geeignete Bolzen oder Schrauben ein.
5. Erwärmen Sie den Labyrinthdichtring während des Abziehens.
Siehe auch
Labyrinthdichtring einbauen (Seite 138)
9.2.4.4
Wälzlager einbauen
● Achten Sie beim Einbau und während der Montage des Wälzlagers unbedingt auf
● Befestigen Sie alle Bauteile mit den angegebenen Anziehdrehmomenten (Seite 169).
Vorgehensweise
1. Tauschen Sie beschädigte Bauteile aus.
2. Entfernen Sie Verschmutzungen an den Bauteilen. Entfernen Sie Fettrückstände und
SIMOTICS FD 1LQ1
Betriebsanleitung 01/2019
Demontage Labyrinthdichtring (Prinzipdarstellung)
heraus.
Achten Sie dabei auf die Einschraublänge, um das Festklemmen auf der Welle bzw. eine
Beschädigung der Gewinde zu vermeiden.
größtmögliche Sorgfalt und Reinlichkeit. Achten Sie auf die korrekte Reihenfolge der
Bauteile beim Zusammenbau.
Hinweis
Weitere Informationen zur Montage des Wälzlagers finden Sie im Katalog oder den
Herstellerinformationen des Wälzlagerherstellers.
Reste von Dichtmittel oder flüssiger Schraubensicherung.
Instandhaltung
9.2 Instandsetzung
135
