Kapitel 3
Gerätemanagement
a
Die Pins DSR, DCD und DTR sind intern verschaltet.
b
Die Pins CTS und RTS sind intern verschaltet.
c
RI ist nicht angeschlossen.
Informationen zur Herstellung einer Verbindung zum Gerät über den seriellen Konsolen-Port finden Sie im
RUGGEDCOM ROX II CLI-Benutzerhandbuch für RUGGEDCOM RX1511.
Informationen zur Herstellung einer Verbindung zum Gerät über den Verwaltungsport finden Sie im RUGGEDCOM
ROX II Web-Schnittstellen-Benutzerhandbuch oder im RUGGEDCOM ROX II CLI-Benutzerhandbuch für
RUGGEDCOM RX1511.
Bei dem Verwaltungsport handelt es sich um einen Ethernet-Port 10/100Base-TX in Kupfertechnik mit RJ45-
Steckverbinder. Der Verwaltungsport hat die folgende Pinbelegung:
8

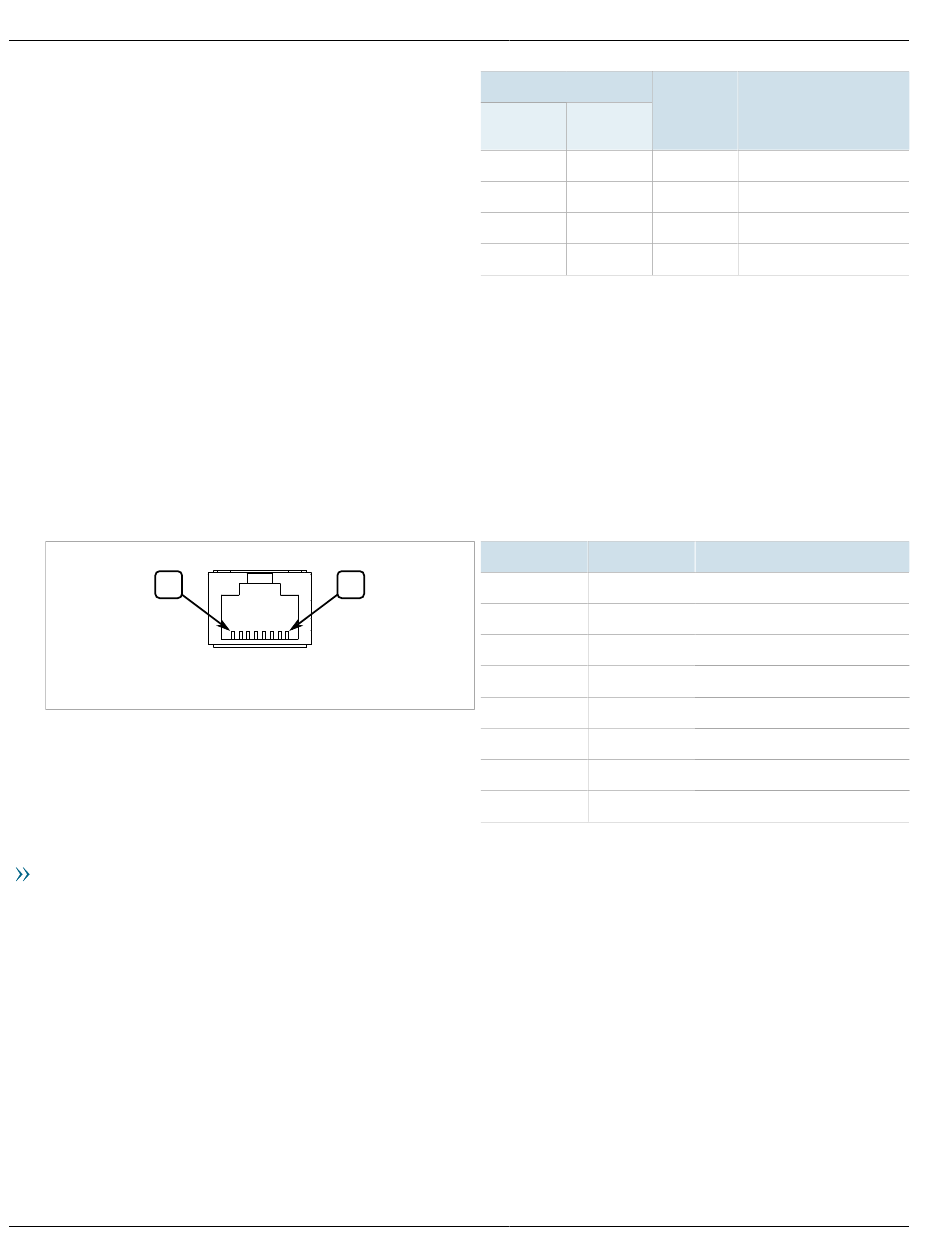

Abbildung 12: RJ45-Verwaltungsport

Kommunikations-Ports

Verbinden Sie einen beliebigen verfügbaren Ethernet-Port am Gerät mit einem Management-Switch und greifen
Sie auf die Konsole und die Webschnittstellen des RUGGEDCOM ROX II über die IP-Adresse des Gerätes zu. Die
werkseitig eingestellte IP-Adresse für den RUGGEDCOM RX1511 lautet https://192.168.0.2.
Weitere Informationen über verfügbare Ports finden Sie unter
Abschnitt 3.2
Konfigurieren des Geräts
Sobald das Gerät installiert und mit dem Netzwerk verbunden ist, muss es konfiguriert werden. Das gesamte
Konfigurationsmanagement erfolgt über die RUGGEDCOM ROX II-Schnittstelle. Weitere Informationen zum
Konfigurieren des Geräts finden Sie im RUGGEDCOM ROX II Benutzerhandbuch für die installierte Softwareversion.
18
RJ45-
Steckverbinder
6
7
8
Pin
1
Kapitel 4,
Pin
Bezeichnung
DB9-
Buchse
3 TxD
b
8 CTS
b
7 RTS
c
9 RI
Bezeichnung
1 RX+
2 RX-
3 TX+
4 Reserviert (nicht anschließen)
5 Reserviert (nicht anschließen)
6 TX-
7 Reserviert (nicht anschließen)
8 Reserviert (nicht anschließen)
Module.
RUGGEDCOM RX1511
Installationshandbuch
Beschreibung
Daten senden (von DTE)
Bereit zum Senden
Bereit zum Senden
Ringanzeige
Beschreibung
Daten empfangen+
Daten empfangen-
Daten senden+
Daten senden-
Konfigurieren des Geräts
