IndraLogic L40 03VRS
Koppelbereich parametrieren
DOK-CONTRL-IC*L40*****-AW02-DE-P
Für den Datenaustausch zwischen der IndraLogic L40 als Profibus DP-
Slave und der übergeordneten Steuerung ist ein Koppelbereich
vorgesehen. Beim Koppelbereich handelt es sich um einen reservierten
E/A-Bereich
der
IndraLogic L40,
Diagnosedaten ausgetauscht werden können.
Standardmäßig ist die Datenbreite des Koppelbereichs auf 16 Byte
voreingestellt. Die Datenbreite lässt sich unabhängig für den Ein- und
Ausgangsbereich in 8-Byte-Schritten zwischen 8 und 64 Byte einstellen.
Verwenden Sie dazu die Funktion Modul ersetzen im Kontextmenü des
"Profibus/S"-Objekts, siehe Abb. 4-37.

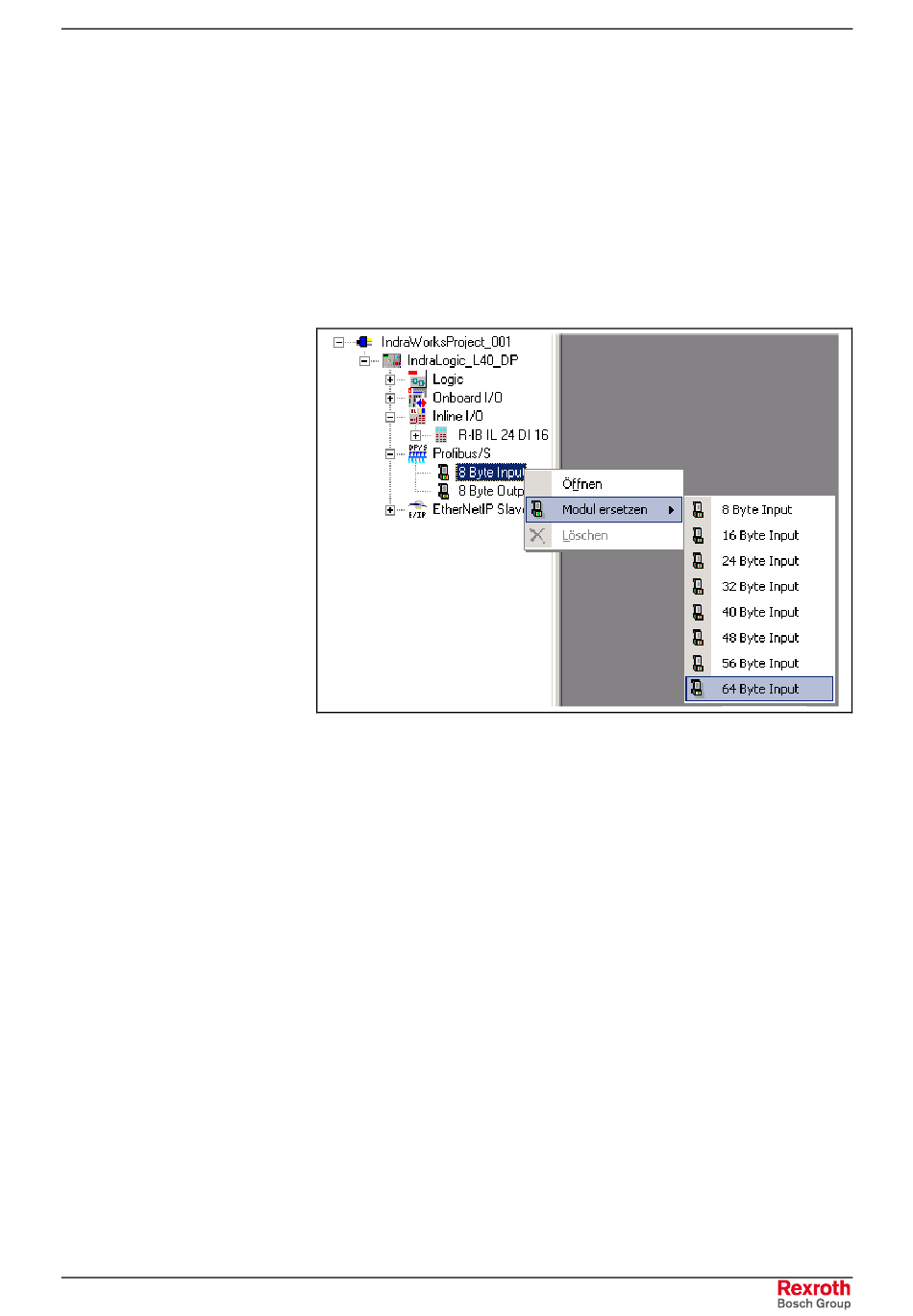

Abb. 4-37: Datenbreite für Ein-/Ausgangsbereich wählen
Zur Konfiguration der Ein-/Ausgänge doppelklicken Sie im Projektexplorer
auf den entsprechenden Eintrag.
Projektieren und Programmieren
über
den
z. B.
4-33
Status-
und
