myHomeControl
Ausrichten

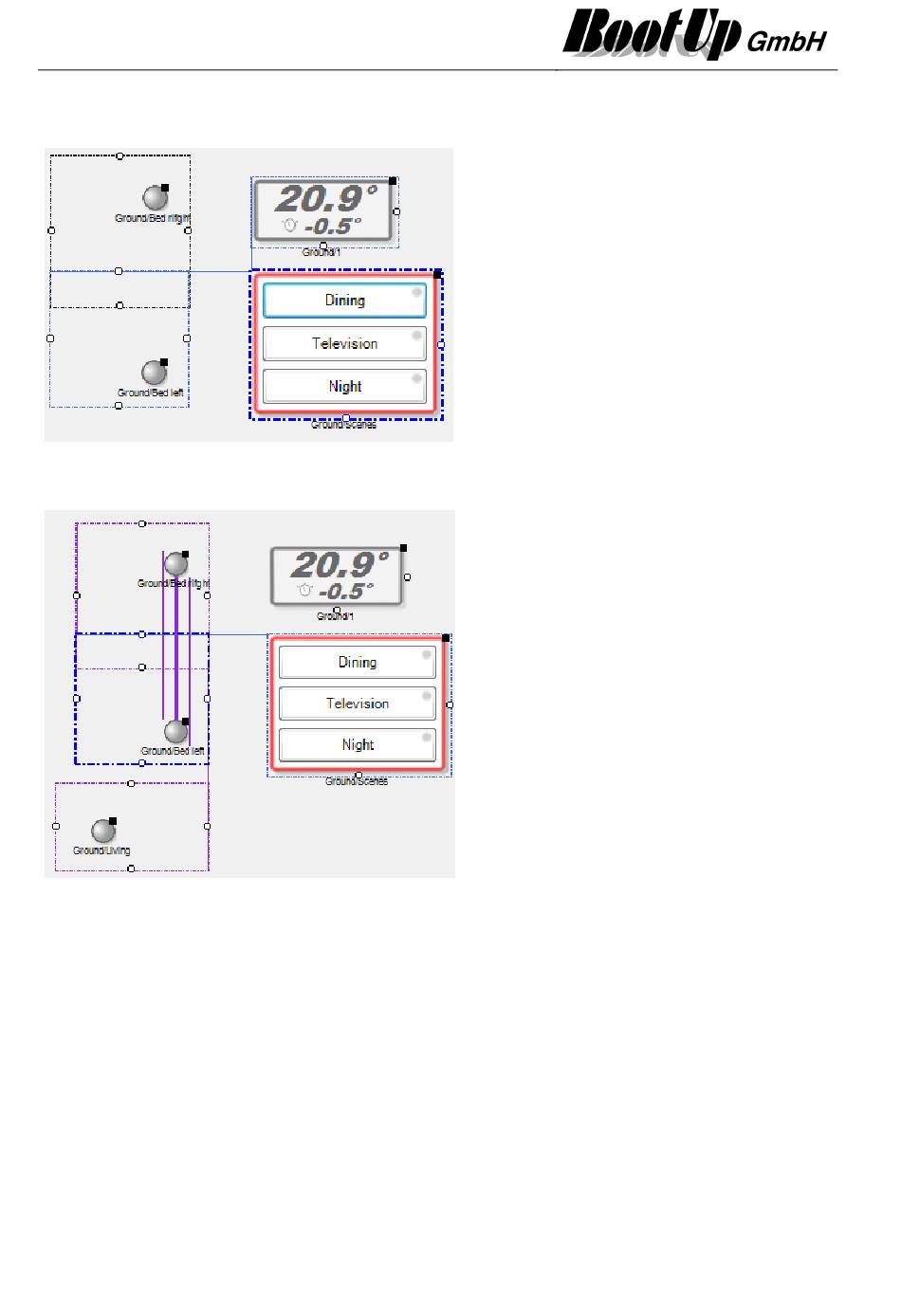

Ausgerichtete Elemente werden vom Editor hervorgehoben, wenn Sie selektiert werden:
®
Version 1.2.21 SP25
Der kräftige, blaue Rahmen um den Szenenblock
zeigt, dass dies das selektierte Element ist
(Dieser Block wurde mit der Maus angeklickt).
Die verschiedenen Hilfslinien zeigen, zu welchen
anderen Elementen der Block ausgerichtet ist.
In diesem Beispiel zeigt die blaue, vertikale Linie,
dass der Szenenblock linksbündig zum
Temperaturelement platziert wurde. Die blaue
Einfärbung des Rahmens des
Temperaturelements zeigt, dass sich die
vertikale, blaue Linie auf das Temperatur-
element bezieht.
Analog zeigt die horizontale, blaue Linie, dass
der Szenenblock zum oberen Ende des
Ausleuchtbereichs des unteren Lampenelements
ausgerichtet ist.
Violette Linien zeigen die Ausrichtung zu
Elementen vom selben Typ. In diesem Fall ein
anderes Lampenelement.
Die dicke Linie zeigt, dass die Elemente zentral
ausgerichtet sind.
Seite 58/587
