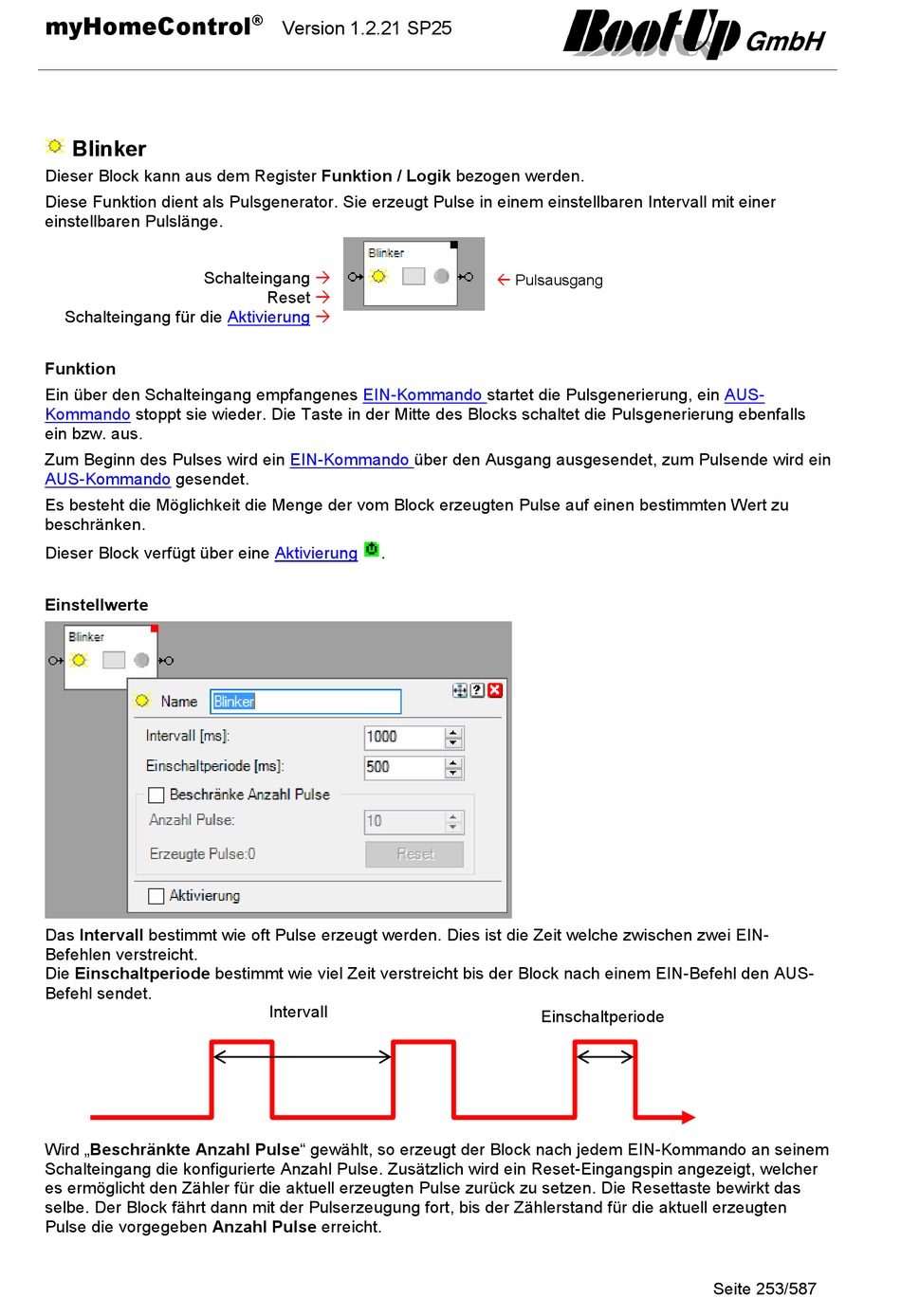

myHomeControl
Blinker
Dieser Block kann aus dem Register Funktion / Logik bezogen werden.
Diese Funktion dient als Pulsgenerator. Sie erzeugt Pulse in einem einstellbaren Intervall mit einer
einstellbaren Pulslänge.
Schalteingang
Schalteingang für die
Funktion
Ein über den Schalteingang empfangenes
Kommando
stoppt sie wieder. Die Taste in der Mitte des Blocks schaltet die Pulsgenerierung ebenfalls
ein bzw. aus.
Zum Beginn des Pulses wird ein
AUS-Kommando
gesendet.
Es besteht die Möglichkeit die Menge der vom Block erzeugten Pulse auf einen bestimmten Wert zu
beschränken.
Dieser Block verfügt über eine
Einstellwerte
Das Intervall bestimmt wie oft Pulse erzeugt werden. Dies ist die Zeit welche zwischen zwei EIN-
Befehlen verstreicht.
Die Einschaltperiode bestimmt wie viel Zeit verstreicht bis der Block nach einem EIN-Befehl den AUS-
Befehl sendet.
Wird „Beschränkte Anzahl Pulse" gewählt, so erzeugt der Block nach jedem EIN-Kommando an seinem
Schalteingang die konfigurierte Anzahl Pulse. Zusätzlich wird ein Reset-Eingangspin angezeigt, welcher
es ermöglicht den Zähler für die aktuell erzeugten Pulse zurück zu setzen. Die Resettaste bewirkt das
selbe. Der Block fährt dann mit der Pulserzeugung fort, bis der Zählerstand für die aktuell erzeugten
Pulse die vorgegeben Anzahl Pulse erreicht.
®
Version 1.2.21 SP25
Reset
Aktivierung
EIN-Kommando
EIN-Kommando
Aktivierung
.
Intervall
Pulsausgang
startet die Pulsgenerierung, ein
über den Ausgang ausgesendet, zum Pulsende wird ein
Einschaltperiode
AUS-
Seite 253/587
