myHomeControl
Konstantlicht - Steuerung
Abhängig vom Lichteinfall soll die Ausleuchtung eines Raums gesteuert werden. Hierbei kann der Raum
in Zonen eingeteilt werden. Für jede Zone wird, abhängig vom Lichteinfall, die Beleuchtung individuell
gesteuert. Ein Helligkeitssensor am Fenster erfasst den Lichteinfall.
Die Lichtsteuerung kann entweder über die Menge der zugeschalteten Lampen erfolgen oder über
dimmbare Lichter.

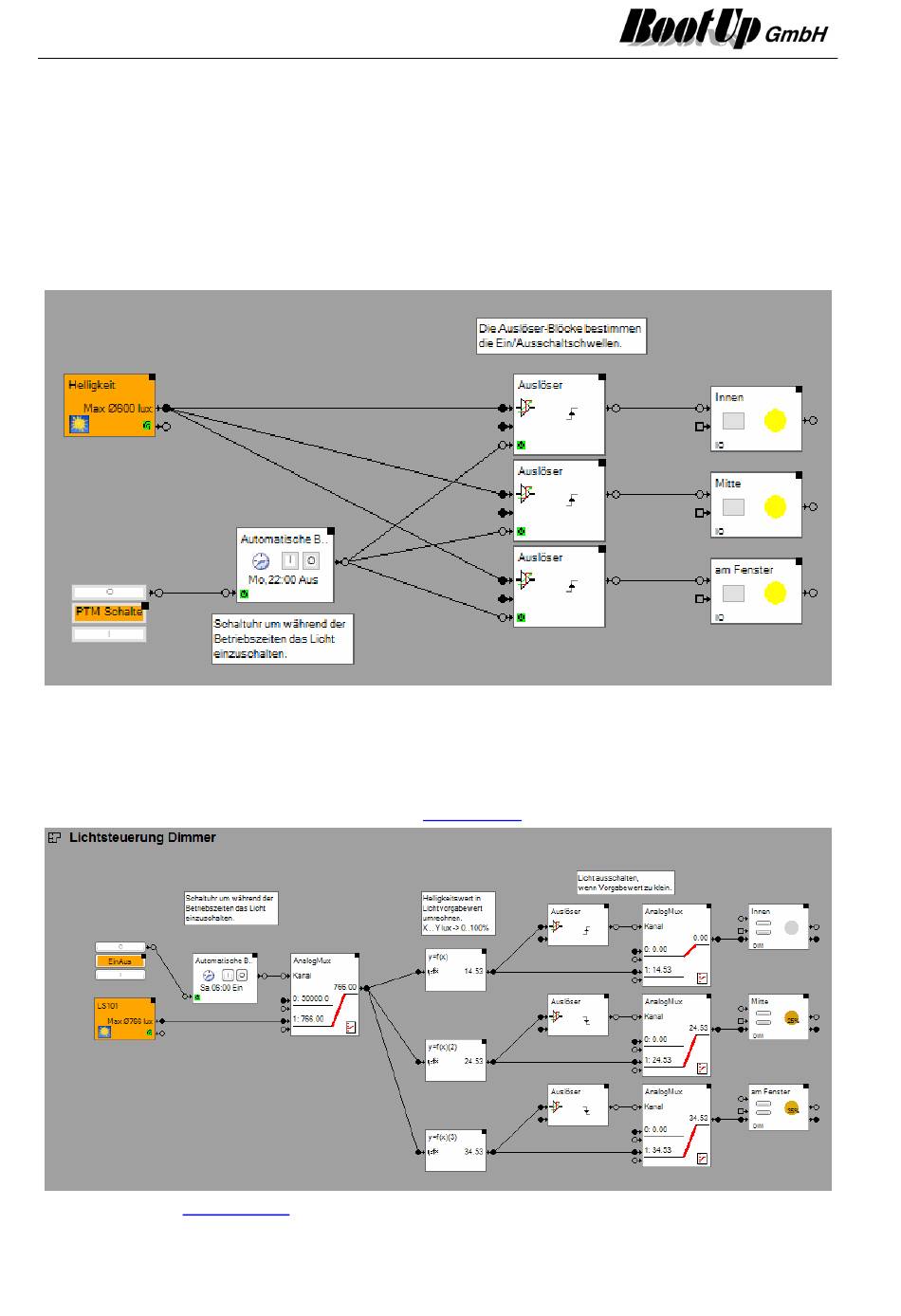

Zuschaltung von Lampen:
Für jede Zone überwacht ein Auslöser-Block das Helligkeitssignal auf eine Schwelle. Wird die Schwelle
unterschritten so wird das Licht in der entsprechenden Zone eingeschaltet.
Dimmbare Lichter:
Für jede Zone wird der gemessene Lichtwert in einen entsprechenden %-Wert für die
Dimmeransteuerung umgerechnet. Hierzu werden
y=f(x)-Blöcke
verwendet.
Einstellungen des
y=f(x) -
Blocks:
Seite 537/587
