myHomeControl

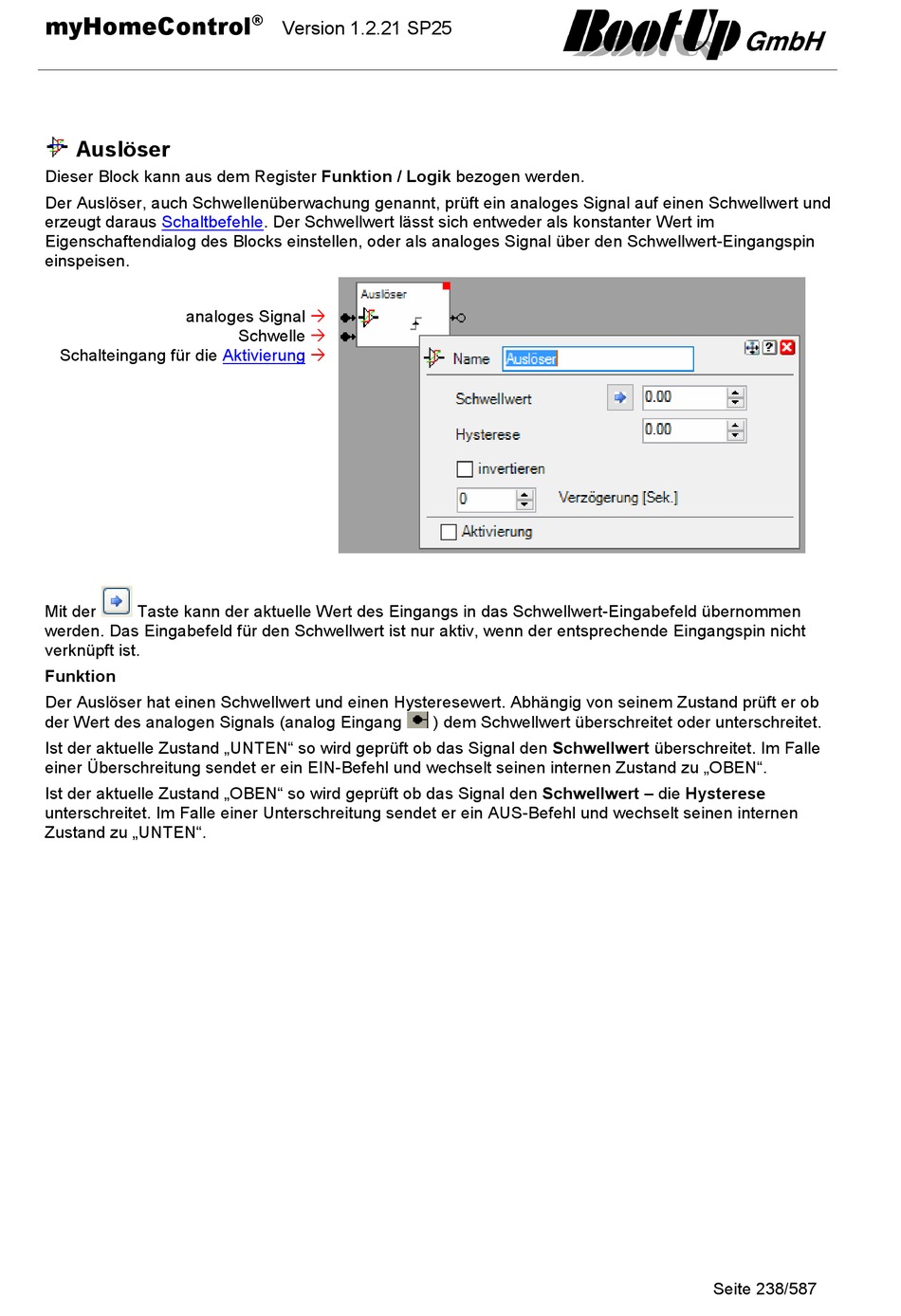

Auslöser
Dieser Block kann aus dem Register Funktion / Logik bezogen werden.
Der Auslöser, auch Schwellenüberwachung genannt, prüft ein analoges Signal auf einen Schwellwert und
erzeugt daraus Schaltbefehle. Der Schwellwert lässt sich entweder als konstanter Wert im
Eigenschaftendialog des Blocks einstellen, oder als analoges Signal über den Schwellwert-Eingangspin
einspeisen.
analoges Signal
Schalteingang für die
Mit der
Taste kann der aktuelle Wert des Eingangs in das Schwellwert-Eingabefeld übernommen
werden. Das Eingabefeld für den Schwellwert ist nur aktiv, wenn der entsprechende Eingangspin nicht
verknüpft ist.
Funktion
Der Auslöser hat einen Schwellwert und einen Hysteresewert. Abhängig von seinem Zustand prüft er ob
der Wert des analogen Signals (analog Eingang
Ist der aktuelle Zustand „UNTEN" so wird geprüft ob das Signal den Schwellwert überschreitet. Im Falle
einer Überschreitung sendet er ein EIN-Befehl und wechselt seinen internen Zustand zu „OBEN".
Ist der aktuelle Zustand „OBEN" so wird geprüft ob das Signal den Schwellwert – die Hysterese
unterschreitet. Im Falle einer Unterschreitung sendet er ein AUS-Befehl und wechselt seinen internen
Zustand zu „UNTEN".
®
Version 1.2.21 SP25
Schwelle
Aktivierung
) dem Schwellwert überschreitet oder unterschreitet.
Seite 238/587
