myHomeControl
Proportionales Heizventil
In diesem Beispiel wird eine Einzelraumregelung mit dem
Stellventilaktor
erläutert.
Ein
Raumbediengerät
erfasst die Raumtemperatur und liefert einen Temperatursollwert. Der Heizkörper
wird über einen
Stellventilaktor
von Kieback&Peter gesteuert.

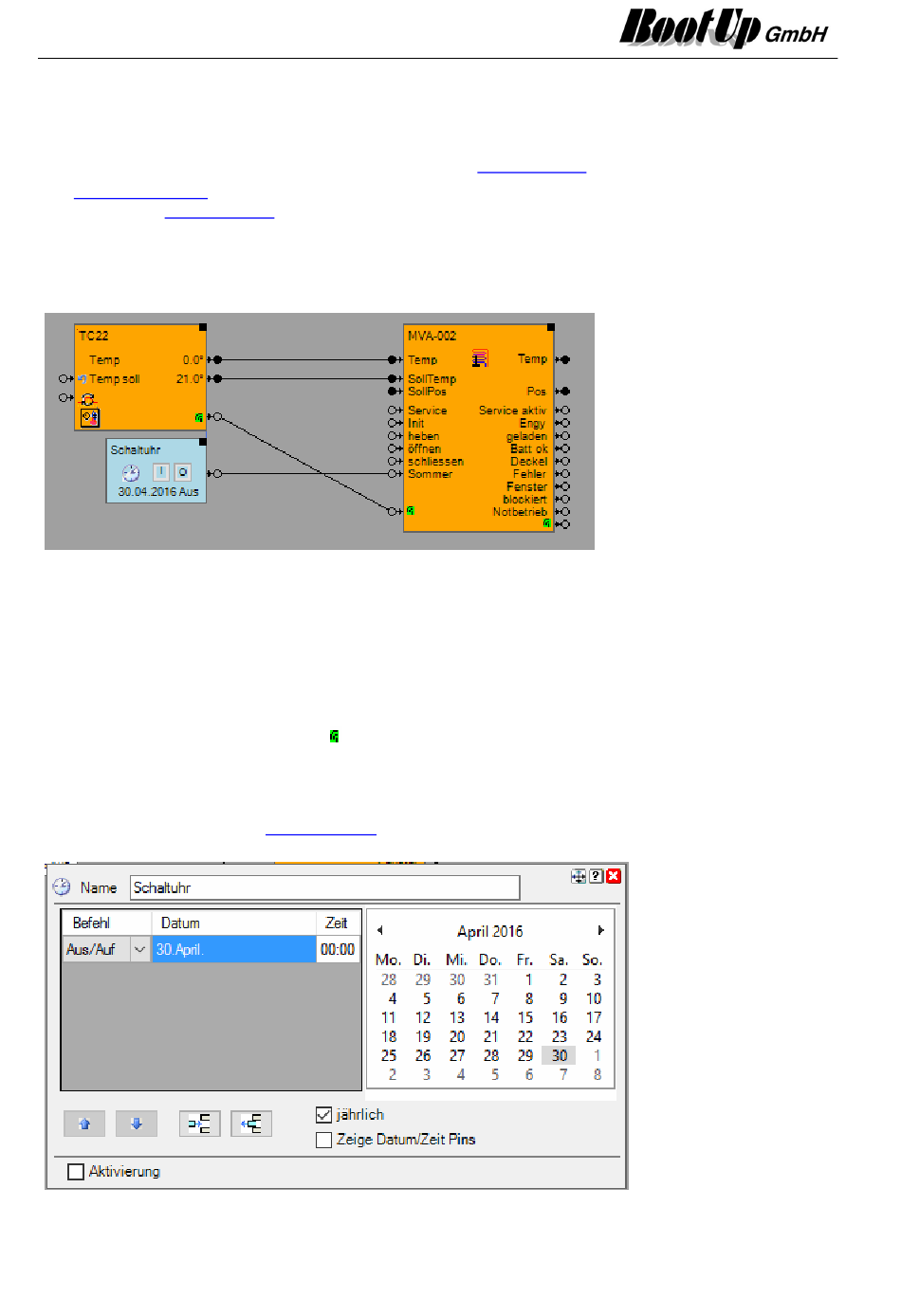

Lösung1: interner Temperatur Regler
Der Stellventilaktor verfügt über einen internen Temperaturregler. Folglich können die Ausgänge des
Raumbediengeräteblocks direkt mit den Eingängen des Stellvetilaktorblocks verbunden werden:
Wenn der Eingangspin „SollTemp" beschalten wird, so arbeitet der Stellventilaktor im Eigenregelbetrieb,
wenn der Eingangspin „SollPos" beschalten wird, so arbeitet der Stellventilaktor als reiner Steller. Es ist
nicht erlaubt beide Pins zu beschalten.
Die Verbindung zwischen dem „Empfang OK" Signal des Raumbediengerätes und dem
Stellventilaktorblock dient dazu den Stellventilaktor in den Notregelbetrieb zu zwingen, falls
®
myHomeControl
keine Funktelegramme mehr vom Raumbediengerät empfängt. In diesem Fall kann
der Stellventilaktorblock keine korrekte Ist- und Solltemperatur an den Stellventilaktor senden. Der
®
Notregelbetrieb wird dadurch erzwungen, dass myHomeControl
keine Antworttelegramme mehr an
den Stellventilaktor sendet sobald der -Eingang des Stellventilaktorblocks ein AUS-Kommando erhält.
Sommerbetrieb:
Um die Batterien des Ventilaktors zu schonen wird der Ventilaktor während den Sommermonaten in den
Sommerbetrieb umgeschaltet. Im Sommerbetrieb sendet der Ventilaktor seine Statusinformationen nur
noch alle Stunde einmal. Der
Schaltuhrblock
„Sommer" schaltet den Ventilaktor in den Sommerbetrieb
und wieder zurück.
Einstellungen des Schaltuhrblocks.
