myHomeControl
Tageszeiten, zu niedrige Messwerte liefern. Daher stellt der Block die Möglichkeit zur Verfügung um
diese Messwerte zu verstärken.

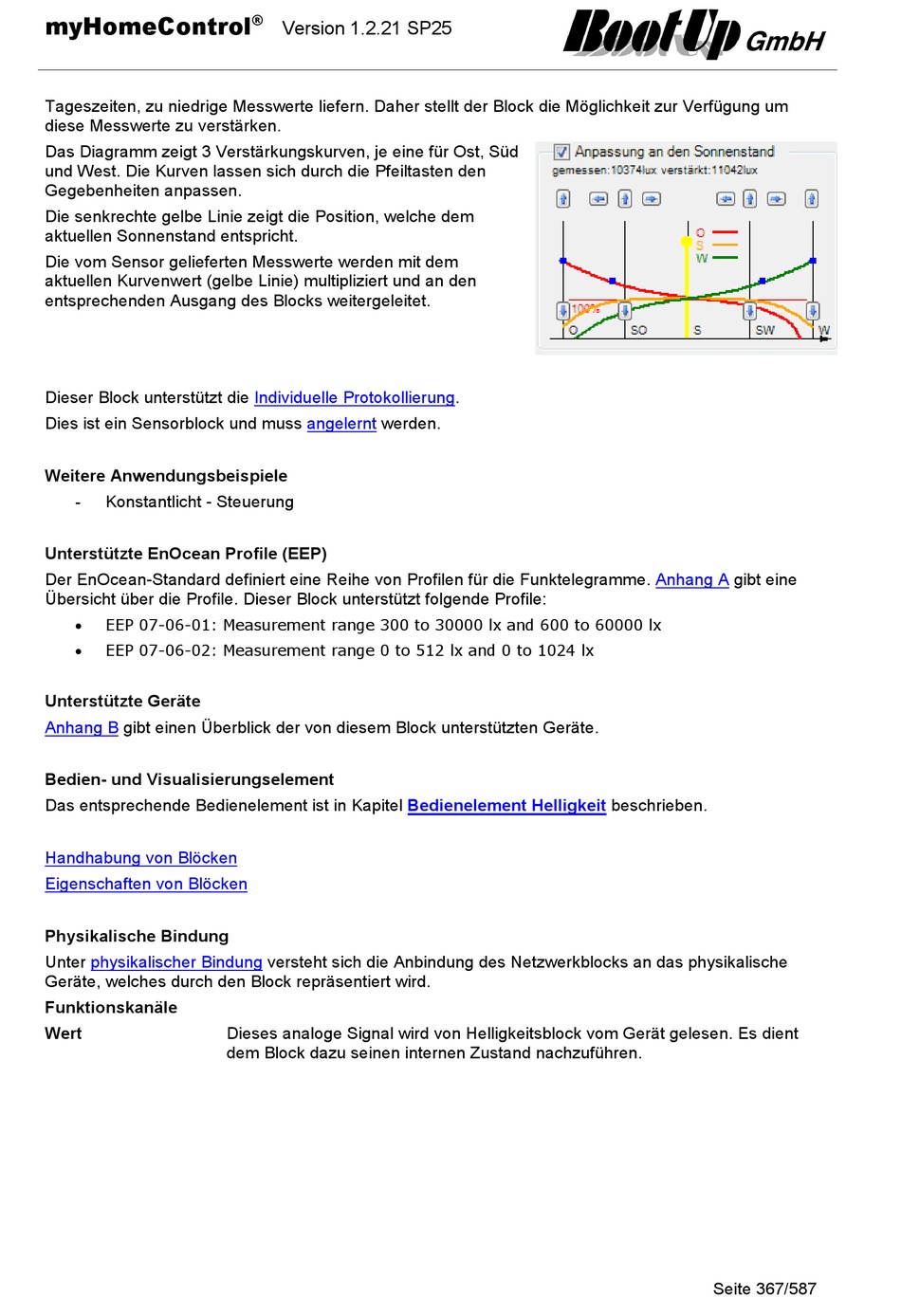

Das Diagramm zeigt 3 Verstärkungskurven, je eine für Ost, Süd
und West. Die Kurven lassen sich durch die Pfeiltasten den
Gegebenheiten anpassen.
Die senkrechte gelbe Linie zeigt die Position, welche dem
aktuellen Sonnenstand entspricht.
Die vom Sensor gelieferten Messwerte werden mit dem
aktuellen Kurvenwert (gelbe Linie) multipliziert und an den
entsprechenden Ausgang des Blocks weitergeleitet.
Dieser Block unterstützt die
Dies ist ein Sensorblock und muss
Weitere Anwendungsbeispiele
Konstantlicht - Steuerung
-
Unterstützte EnOcean Profile (EEP)
Der EnOcean-Standard definiert eine Reihe von Profilen für die Funktelegramme.
Übersicht über die Profile. Dieser Block unterstützt folgende Profile:
EEP 07-06-01: Measurement range 300 to 30000 lx and 600 to 60000 lx
EEP 07-06-02: Measurement range 0 to 512 lx and 0 to 1024 lx
Unterstützte Geräte
Anhang B
gibt einen Überblick der von diesem Block unterstützten Geräte.
Bedien- und Visualisierungselement
Das entsprechende Bedienelement ist in Kapitel
Handhabung von Blöcken
Eigenschaften von Blöcken
Physikalische Bindung
Unter
physikalischer Bindung
Geräte, welches durch den Block repräsentiert wird.
Funktionskanäle
Wert
®
Version 1.2.21 SP25
Individuelle
Protokollierung.
angelernt
werden.
versteht sich die Anbindung des Netzwerkblocks an das physikalische
Dieses analoge Signal wird von Helligkeitsblock vom Gerät gelesen. Es dient
dem Block dazu seinen internen Zustand nachzuführen.
Bedienelement Helligkeit
Anhang A
gibt eine
beschrieben.
Seite 367/587
